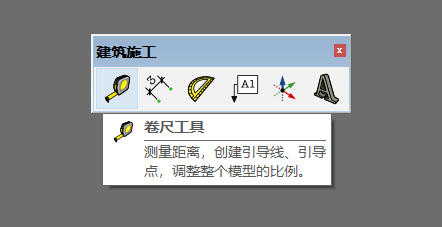

卷尺工具

sketchupbar.com/thread-377949-1-1.html

圖文教程

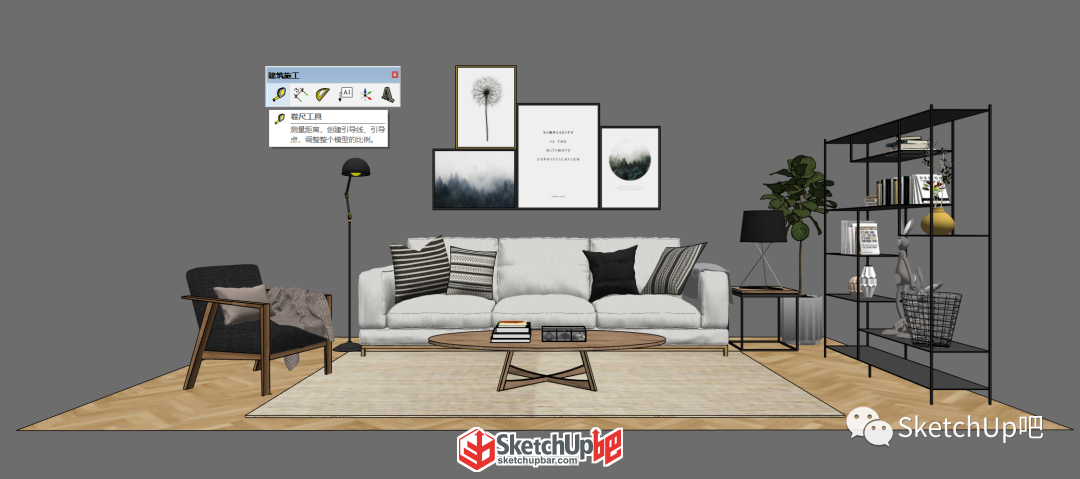

卷尺工具主要有測量、畫輔助線、調整模型比例三個功能。

一、測量功能：

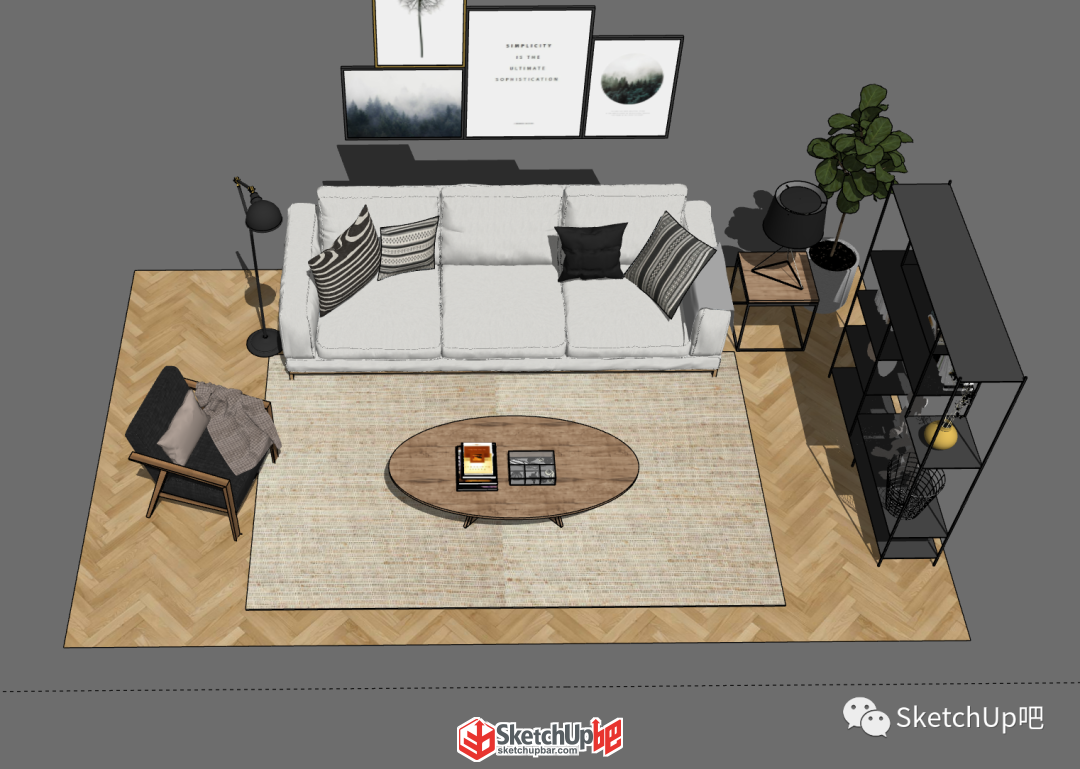

點擊命令后，將鼠標放在面上可以查看到面的面積。

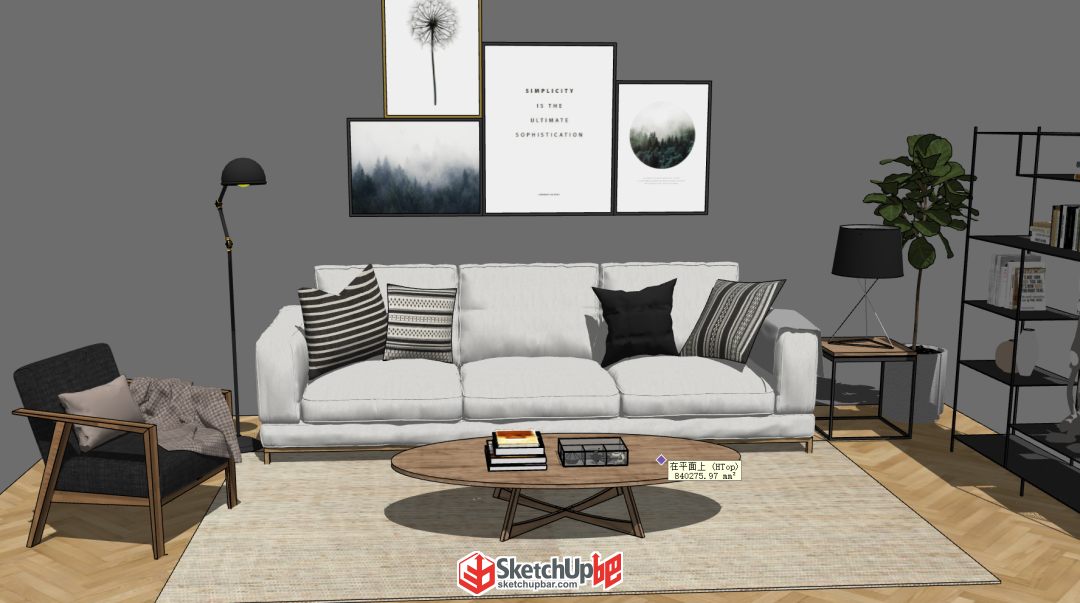

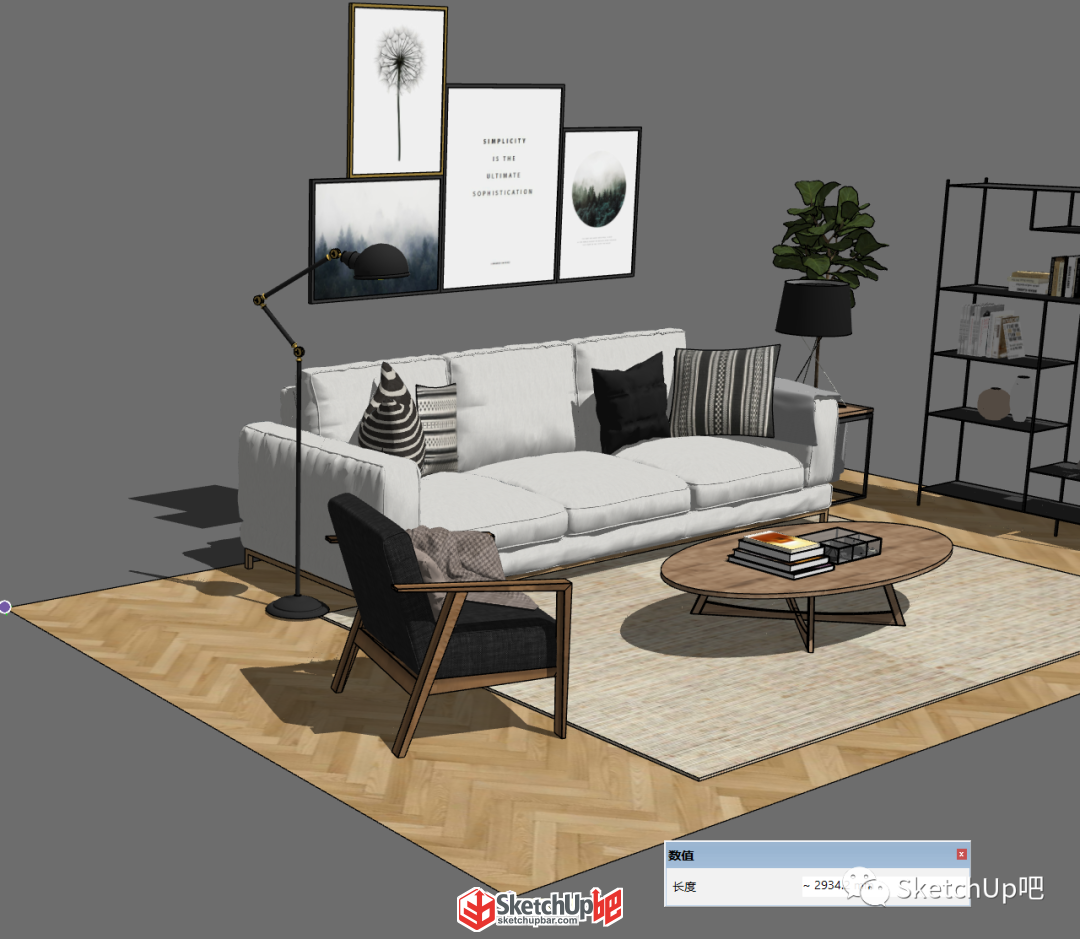

也可以通過起點與終點測量線段的長度。在下方數值欄可以看到長度

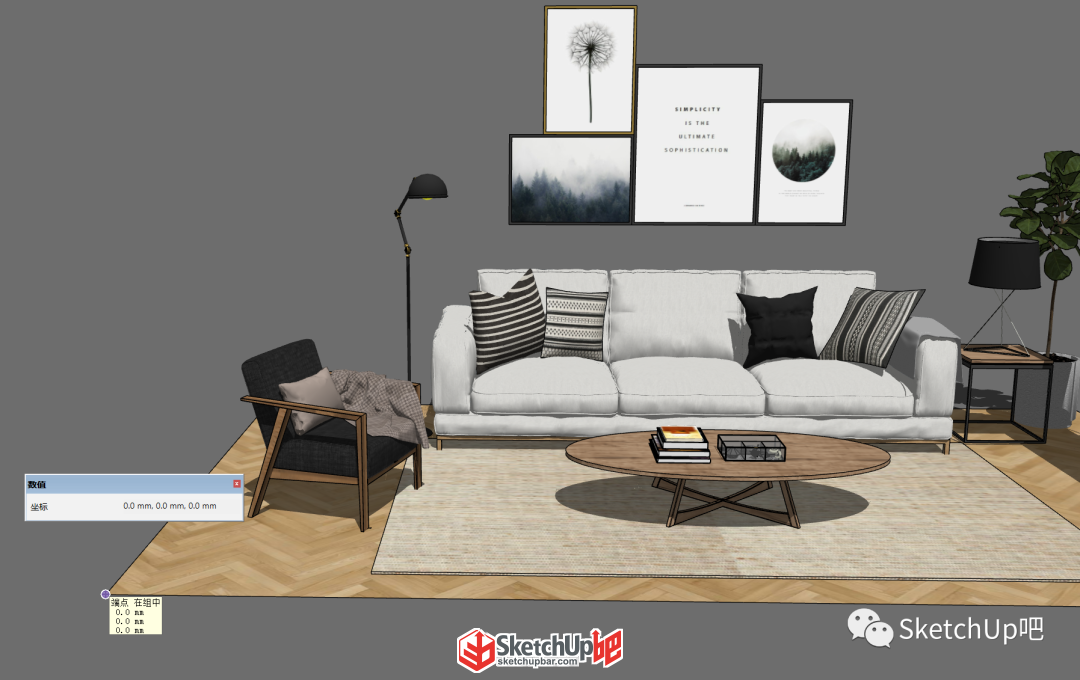

同樣也可以查看每一個點的坐標

二、畫輔助線

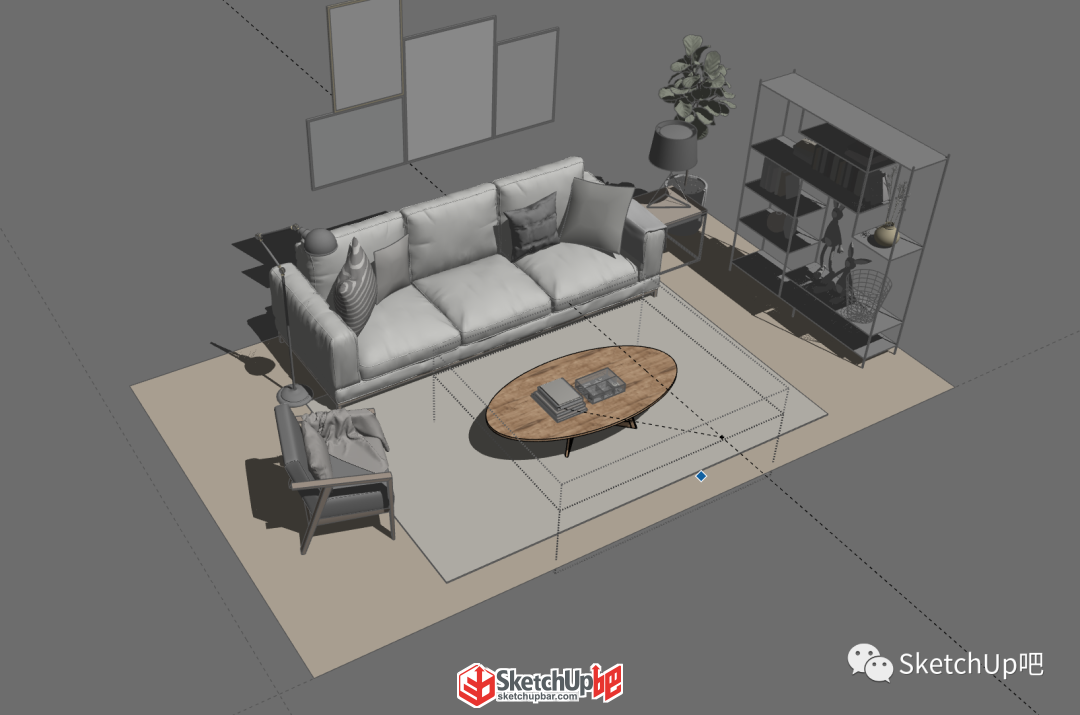

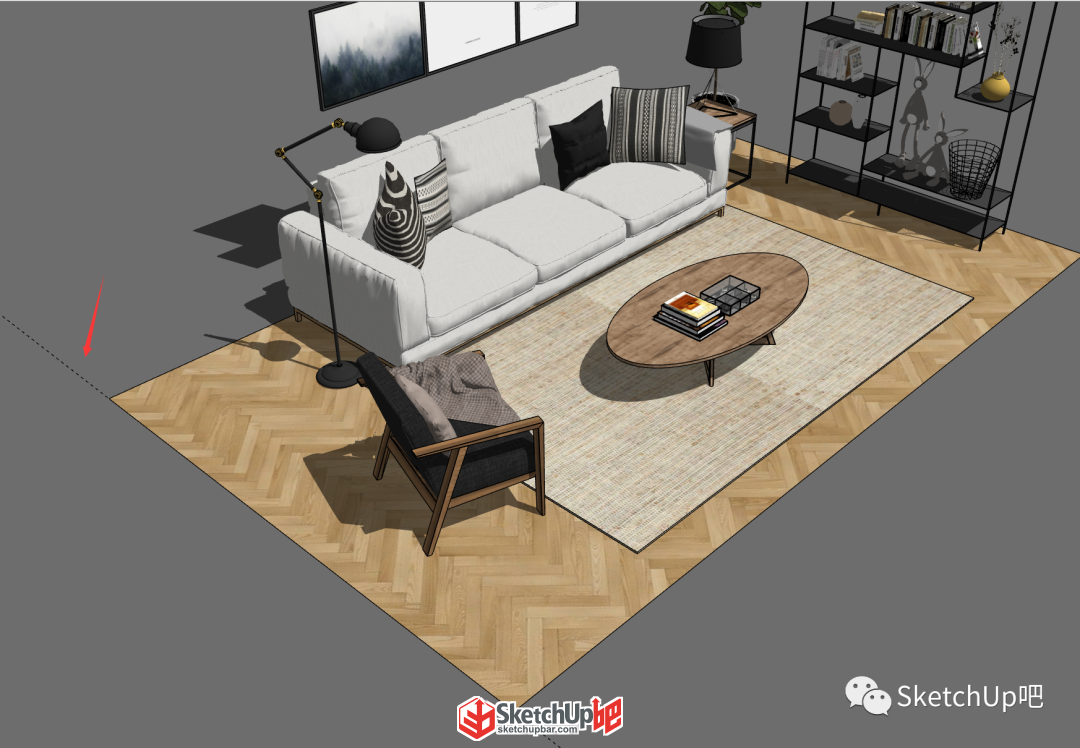

點擊命令后在某一線段點擊可以直接畫出與之平行的輔助參考線。

在線段上雙擊則會生成與之重合的輔助參考線。

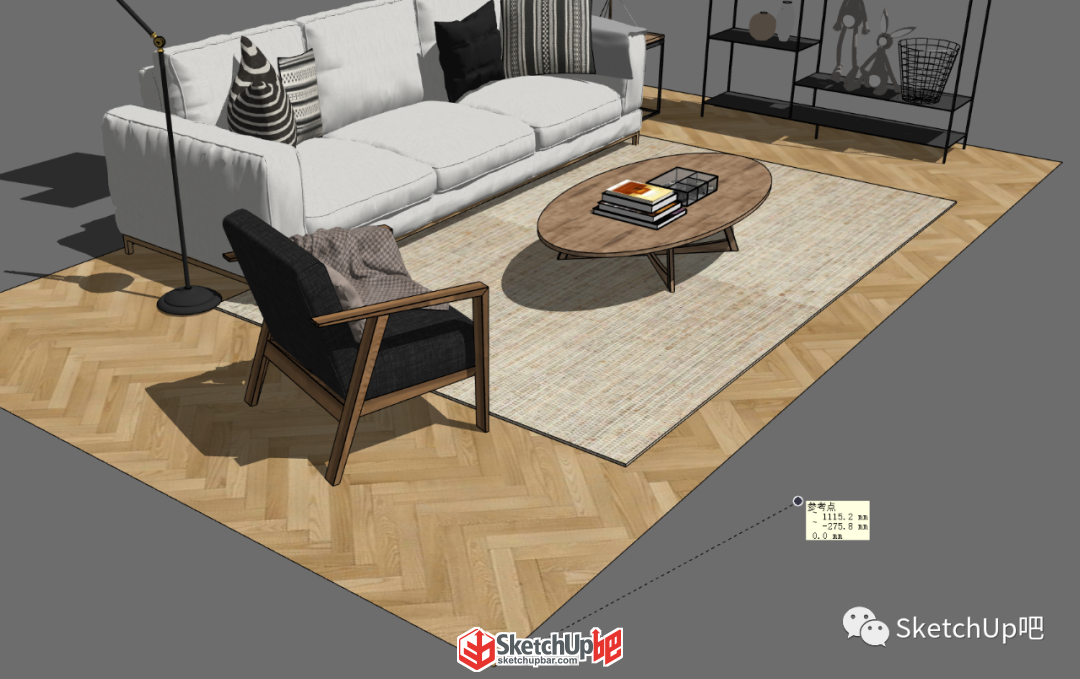

如果是從一個點拉出則生成參考點與兩個點連線的參考線。

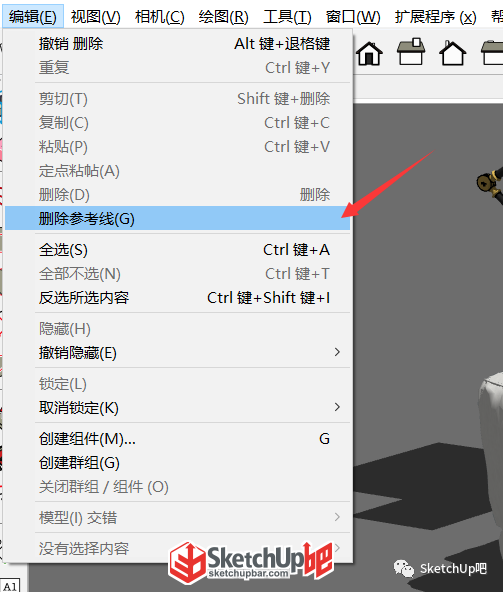

刪除參考線時可以使用橡皮擦進行刪除，也可以在頂部菜單欄的編輯中直接刪除參考線。

這里需要注意，如果參考線有畫在組中的在組里進行刪除參考線并不會將組外的參考線刪除。

三、縮放模型大小

導入的參考圖可以利用卷尺工具將其調整到合適大小。

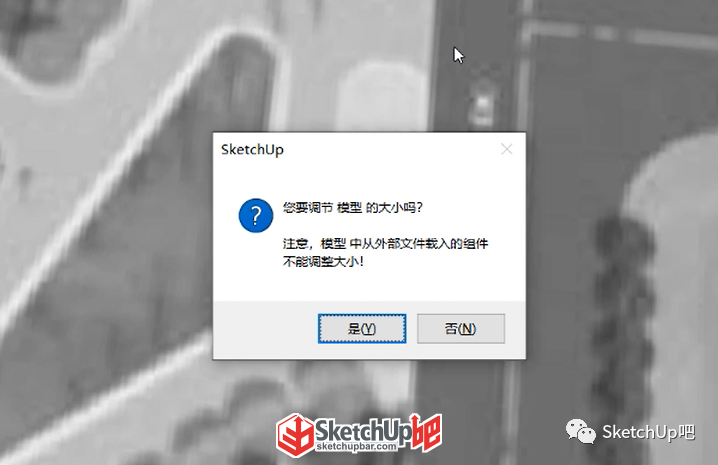

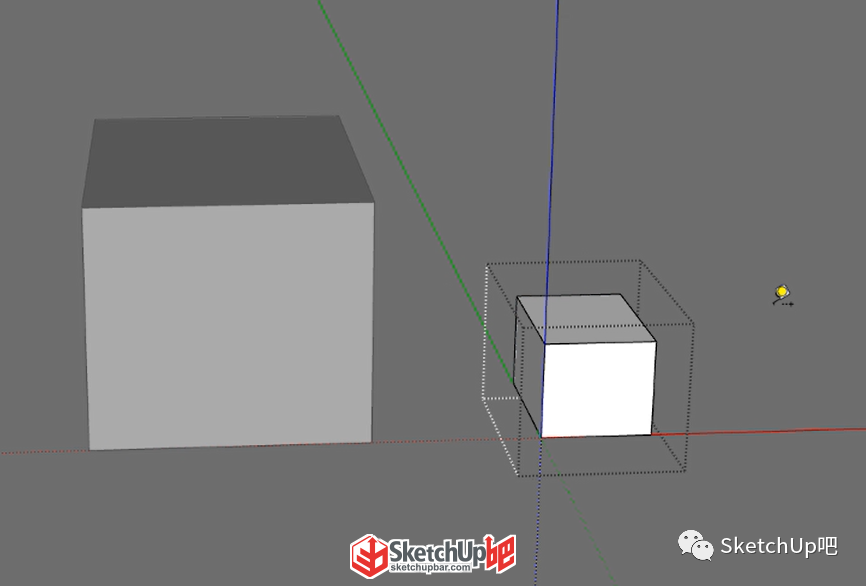

注意如果模型中有導入外部的組，那么在進行尺寸調整時是不會影響到我們導入的外部組。

當我們?cè)谝粋€(gè)組中進行模型大小調整時，是不會影響到組外的其他模型的。

以上就是卷尺工具的用法啦

立即參與活動獲取獎勵吧

建模練習生系列文章

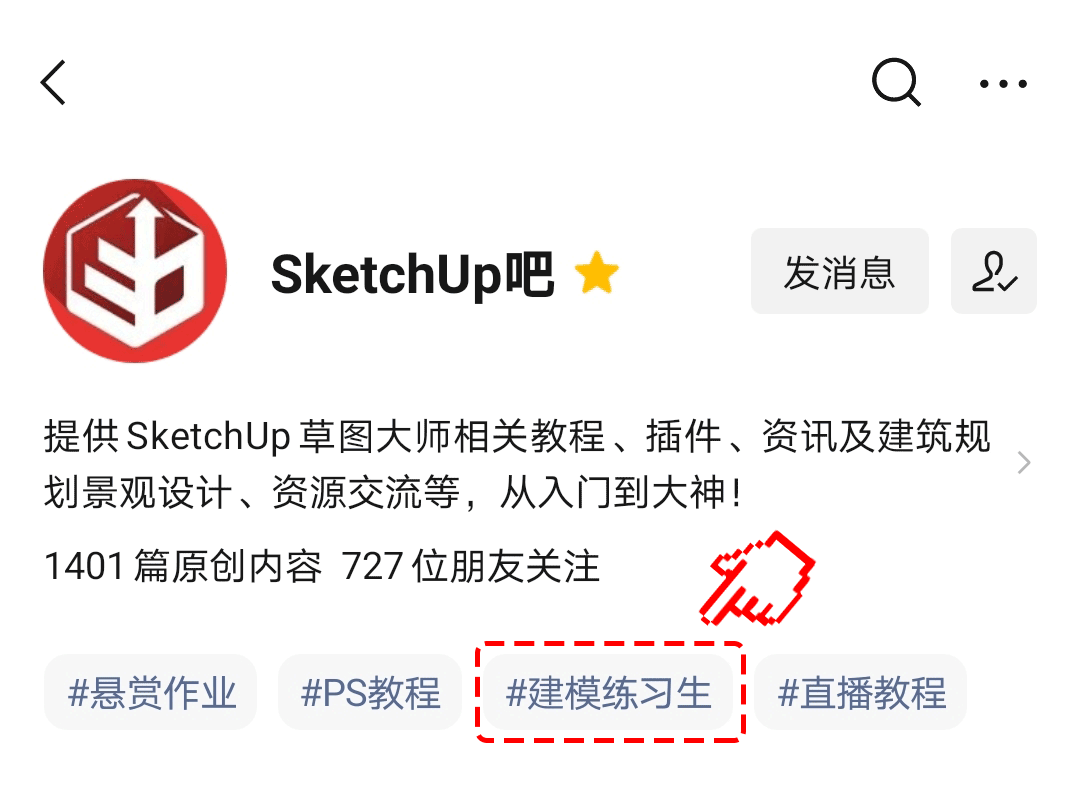

請至公眾號首頁點擊#建模練習生#查閱
