在眾多分析圖中

爆炸圖是非常重要的一環

它能夠清晰地表達出項目的結構

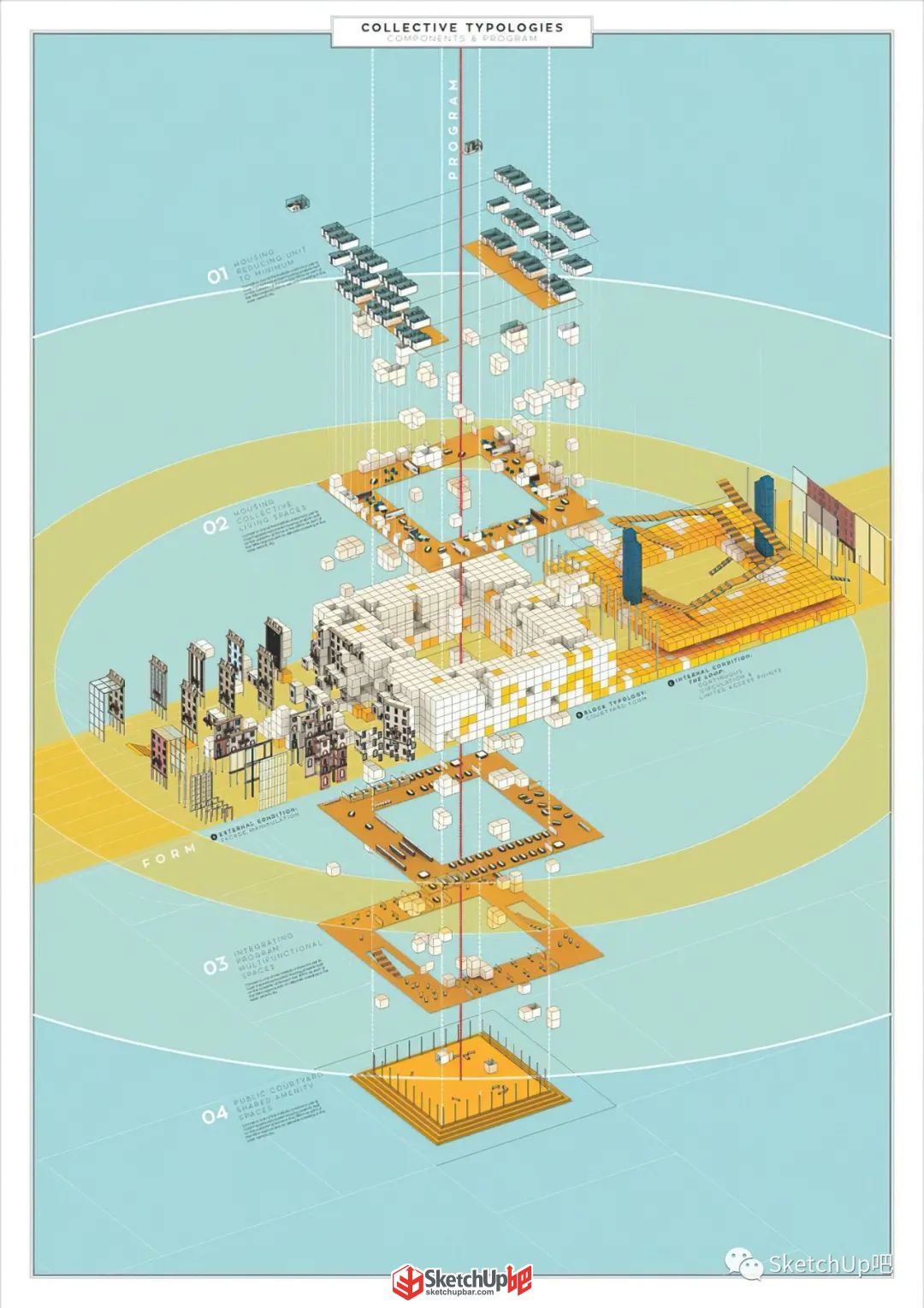

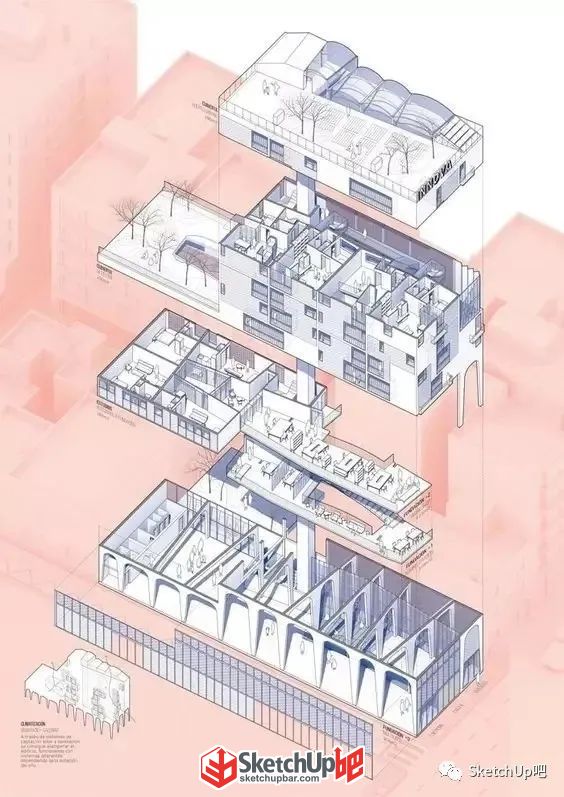

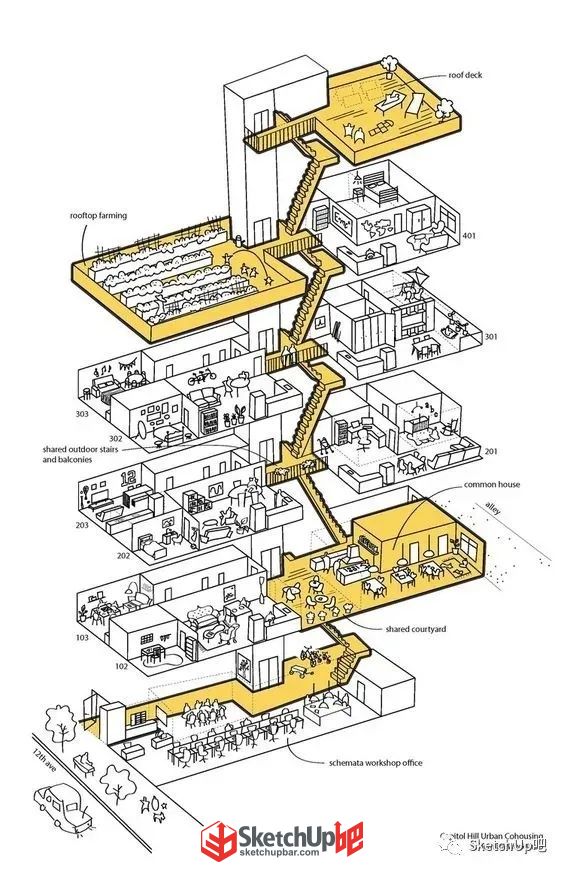

先來看一波優秀的圖養養眼吧

▼

今天小吧就用SU+AI來教大家制作爆炸圖，教程時間到！

SU導出爆炸圖

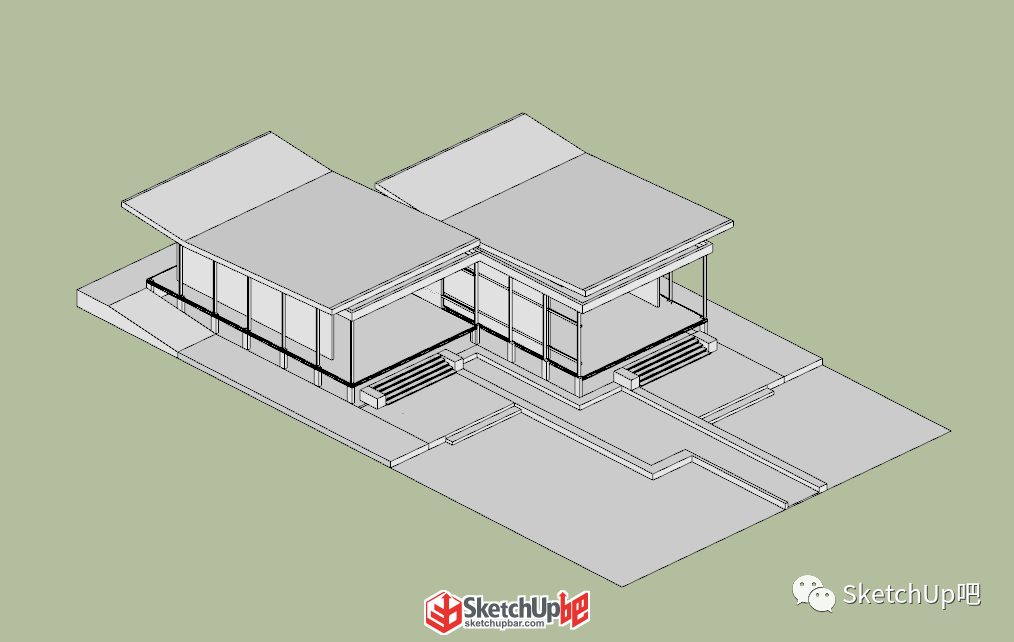

01.在SU中將材質清除，并且需要爆炸的各部分分別成組。

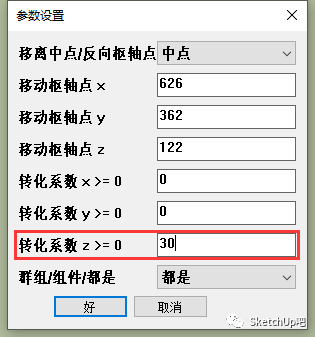

02.使用【爆炸視圖】（SUAPP編號467）直接生成，目標是在Z軸上就行爆炸，參數如下。（Z軸的參數視具體情況可以修改）

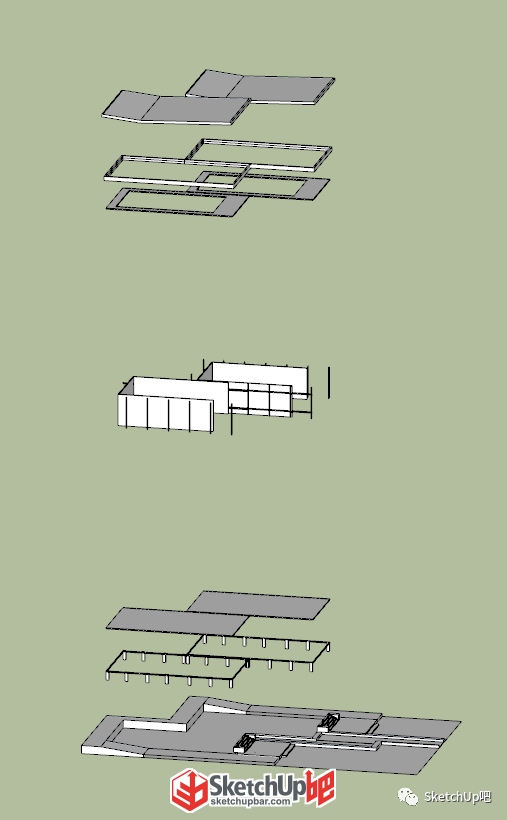

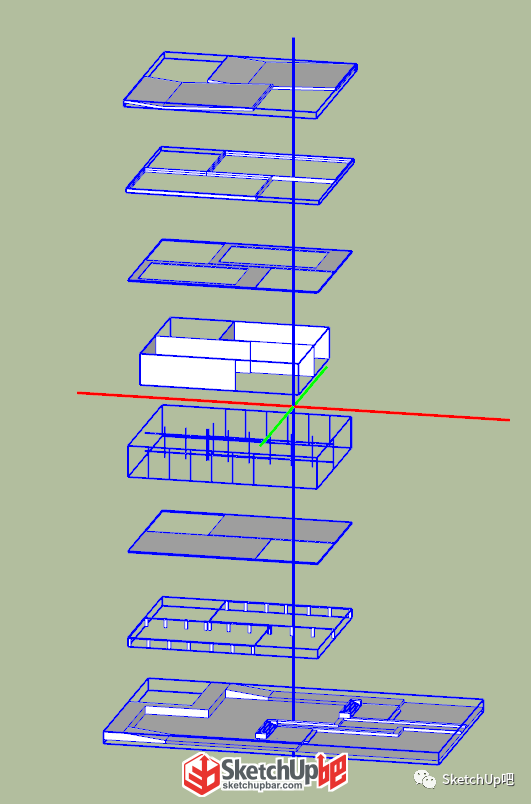

03.爆炸出來的效果，并不是很滿意，各部分不等距。

04.使用【等距排列】（SUAPP編號398）在Z軸上進行等距排列。

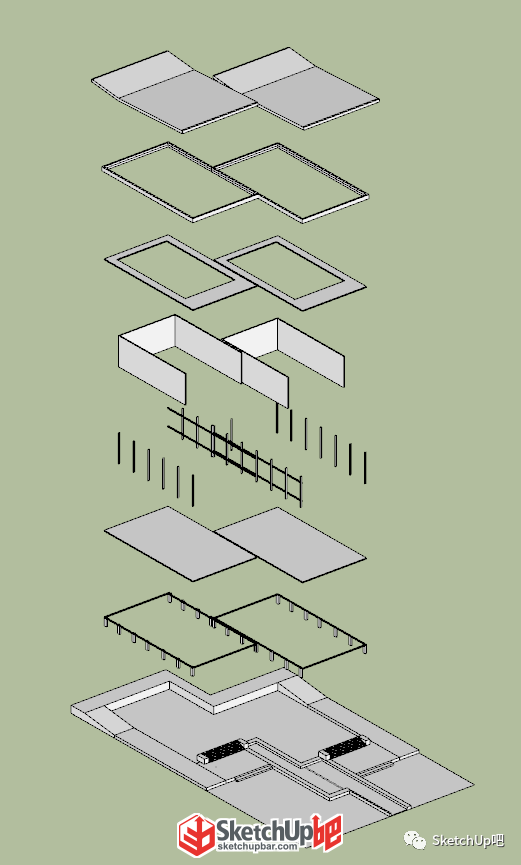

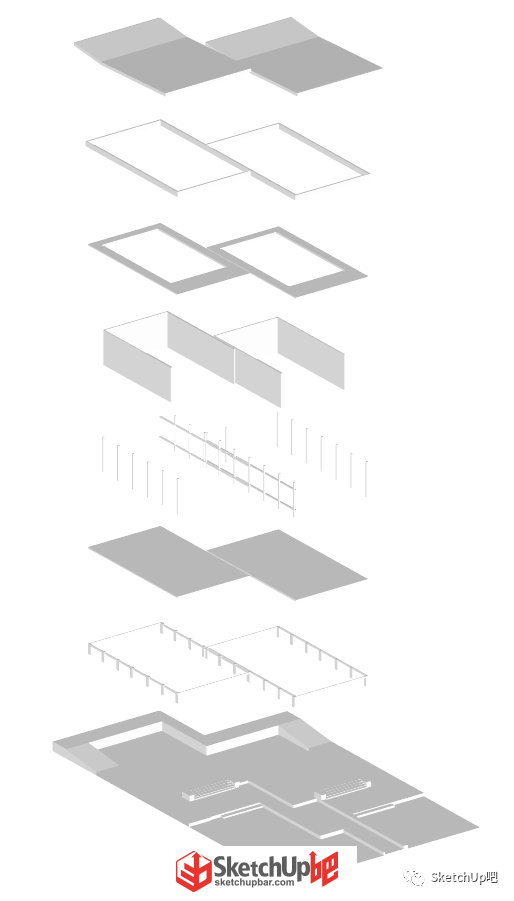

05.效果如下，選擇合適的角度，導出PDF格式的文件就好了。

AI制作細節

01.在AI中打開PDF格式的文件。圖紙由色塊和描邊組成，并且描邊并不閉合。

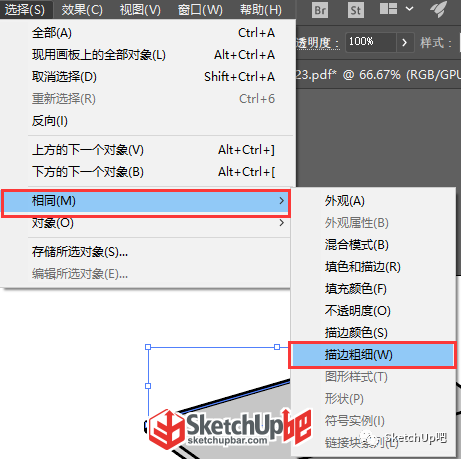

02.先刪除描邊，點擊選擇—相同—描邊粗細，選中所有邊線后刪除。

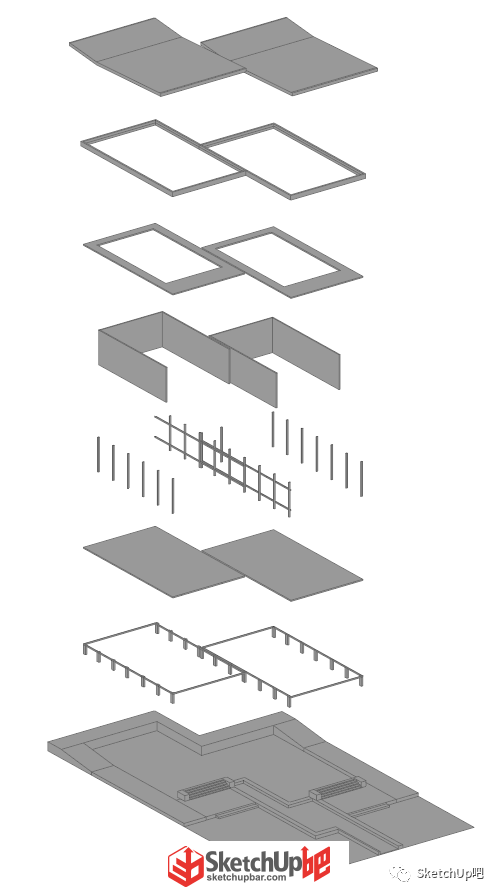

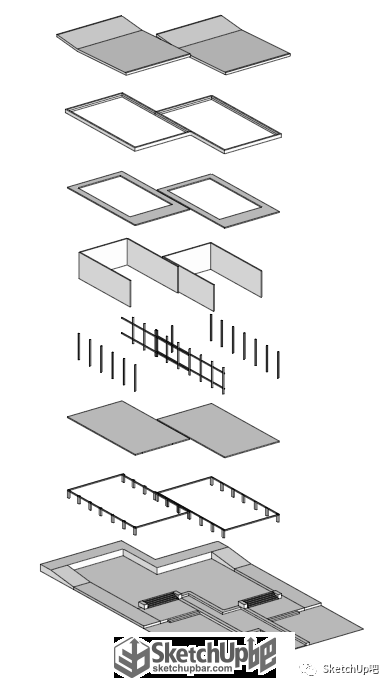

03.刪除描邊后的效果。

04.再將所有色塊統一添加描邊。

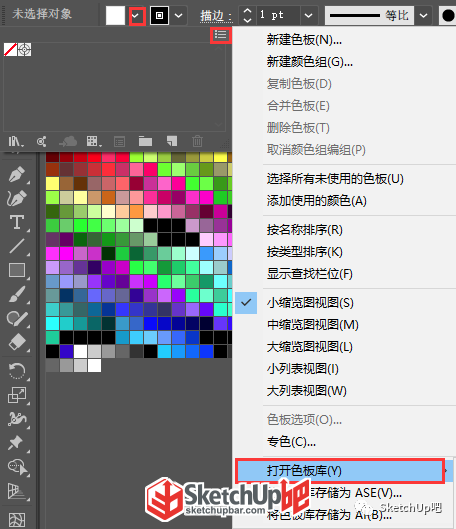

05.可以打開AI提供的色盤，進行填色的處理。

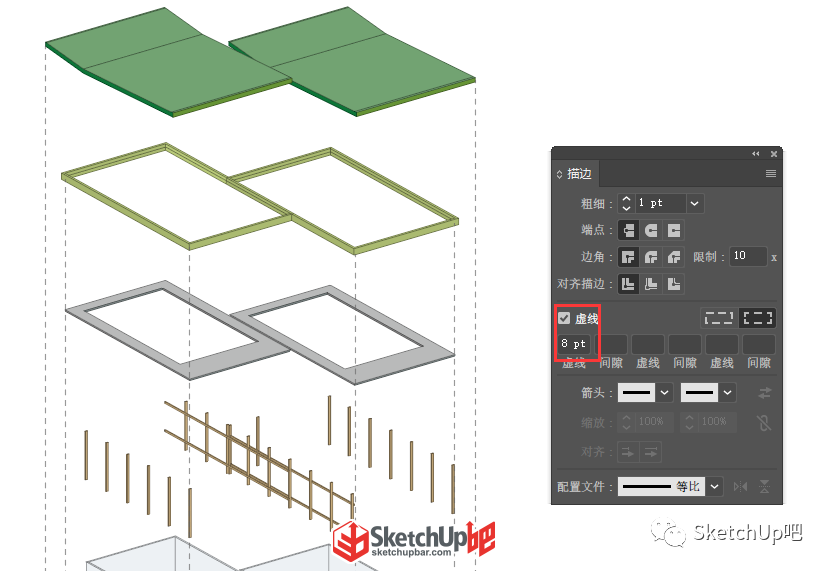

06.填色完成后再添加細節。繪制直線后可以修改線型、虛實等。

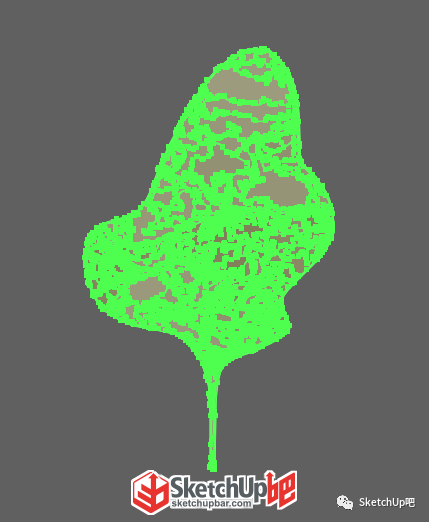

07.如果遇到需要摳圖的情況，再教大家一招，用AI來?yè)笀D，摳出來就是矢量圖。

導入圖片后在選擇狀態下，點擊高保真度照片。

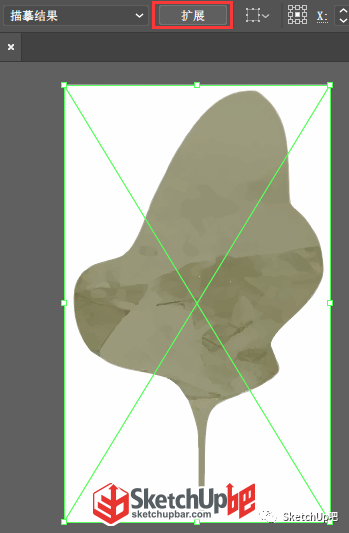

08.再點擊擴展。

09.刪除白底，就可以了。

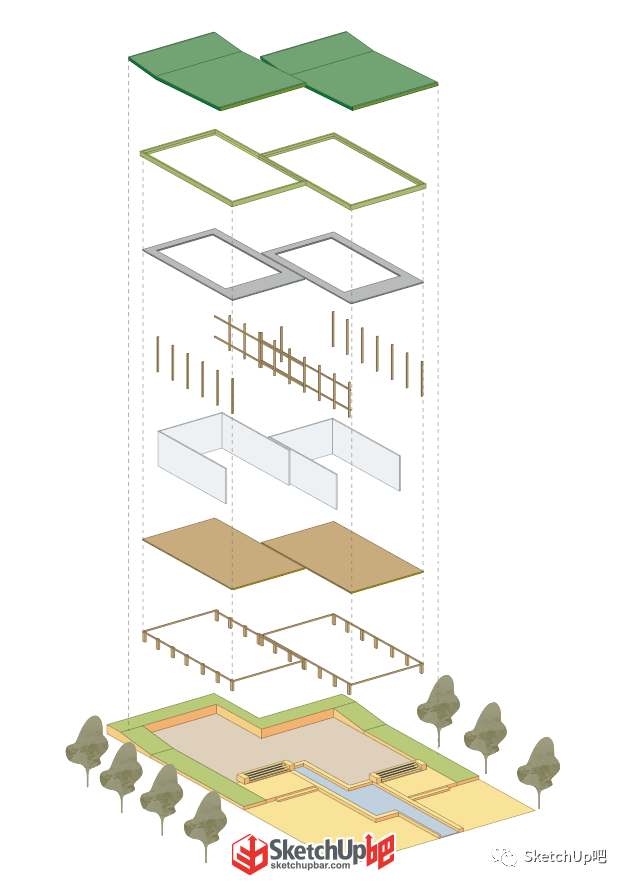

10.再根據需要添加素材，一張簡單的爆炸圖就完成了。

怎么樣，學到?jīng)]？

方法還是很簡單的
