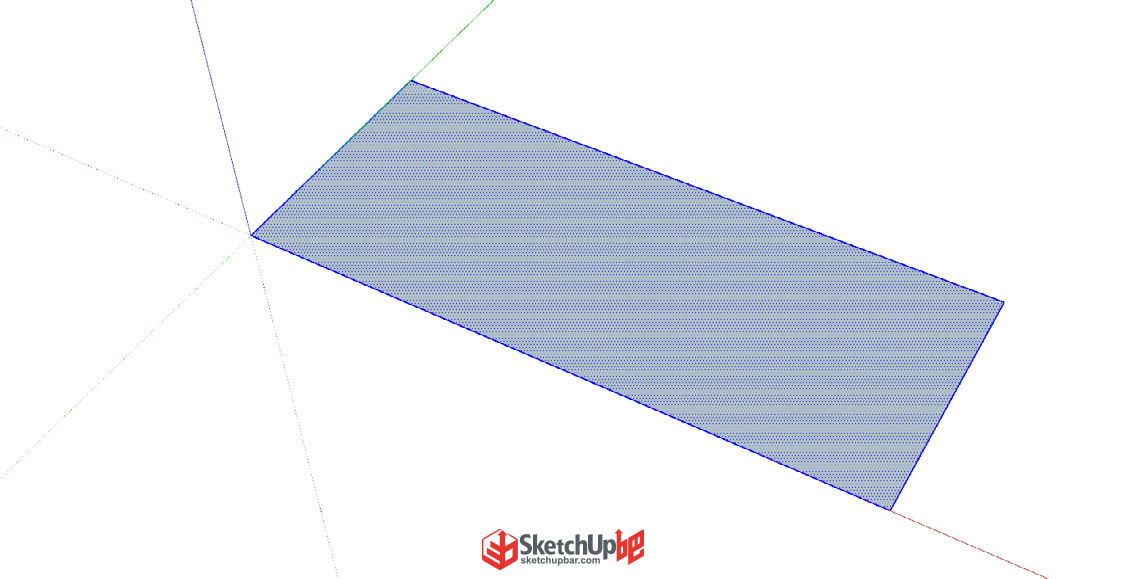

文：嚴昆 SketchUp吧ID：一葉刀蟲 泰森多邊形又叫 Voronoi 圖形或Dirichlet 圖形。它是由一組由連接兩鄰點直線的垂直平分線組成的連續多邊形組成。N個在平面上有區別的點，按照最鄰近原則劃分平面；每個點與它的最近鄰區域相關聯。常用于建筑、工業的外觀設計。 1、在 SketchUp 中繪制任意大小的矩形，當然也可以是其他形狀的平面，注意平面要平行于 XY（紅綠）軸。

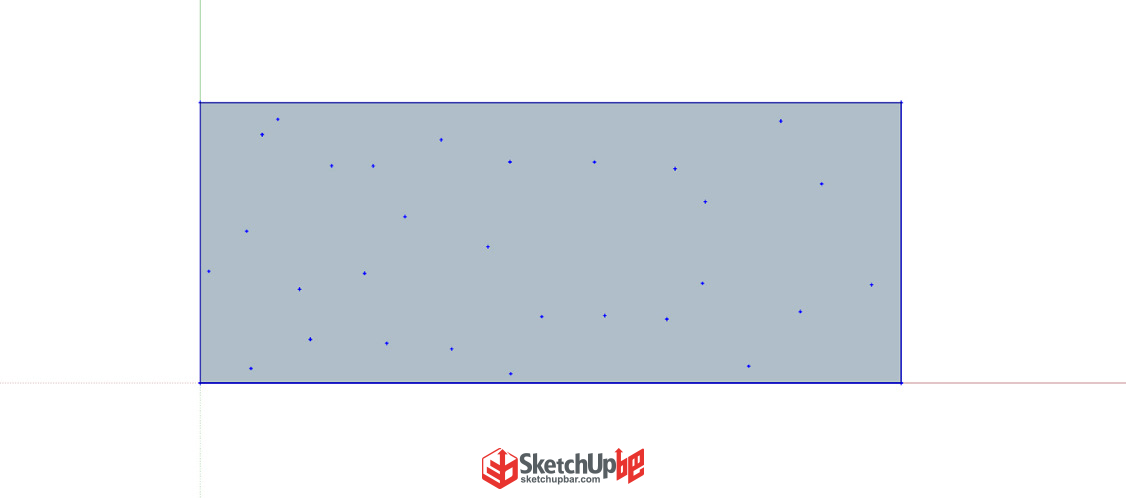

2、很多人以為在 SketchUp 中沒有辦法直接畫點，其實借助強大的插件是完全可以的。在準備好的平面中使用 畫點工具（SUAPP編號188） ，直接在平面上繪制任意位置點，注意點的范圍不能超出矩形平面。

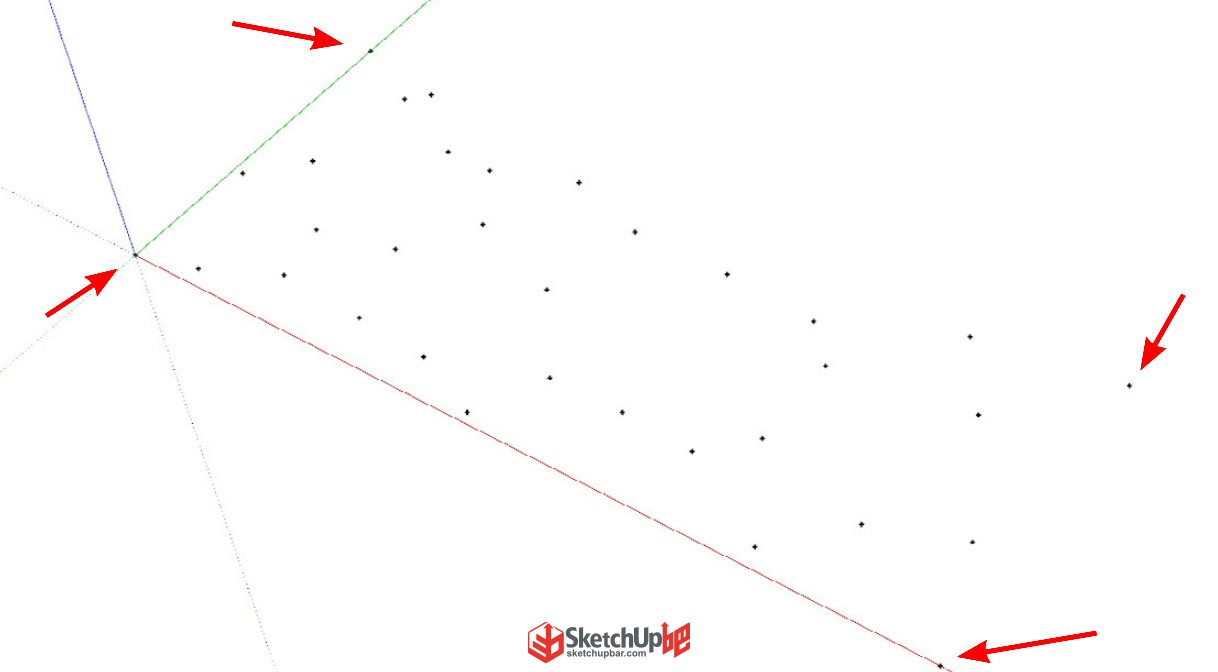

3、這里要特別注意矩形四個角畫點的位置，擴展來說，需要在各類輔助面形狀控制的邊線交點進行點的繪制。

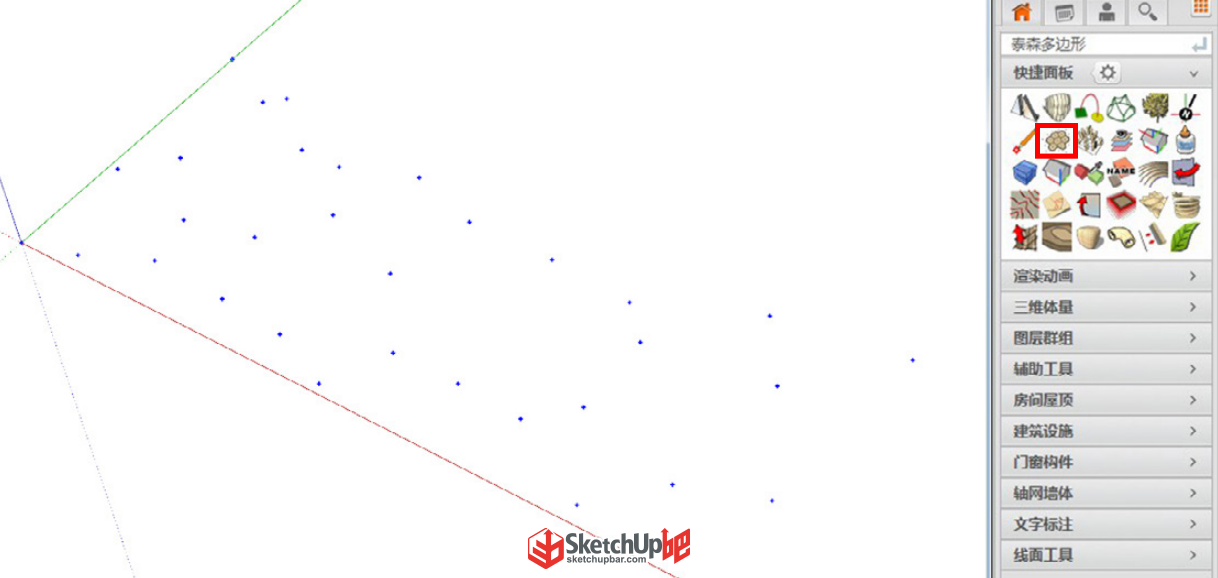

4、全選點集用 泰森多邊形（SUAPP編號102） 工具直接生成泰森多邊形。

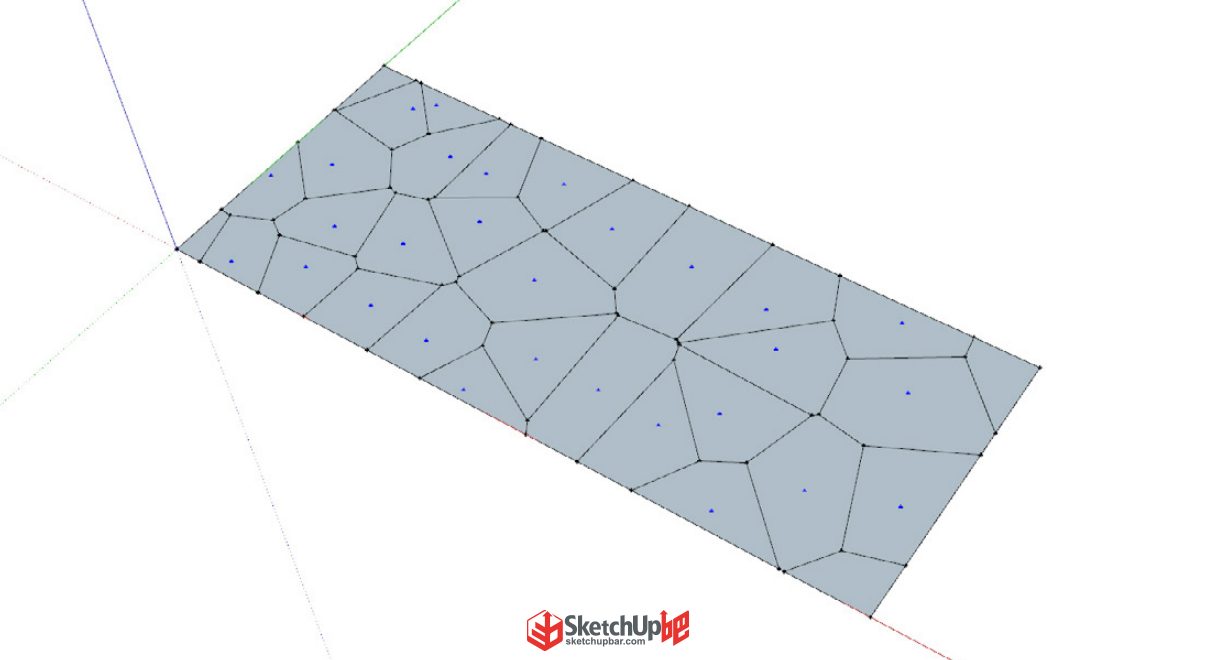

生成的基本形狀如圖。

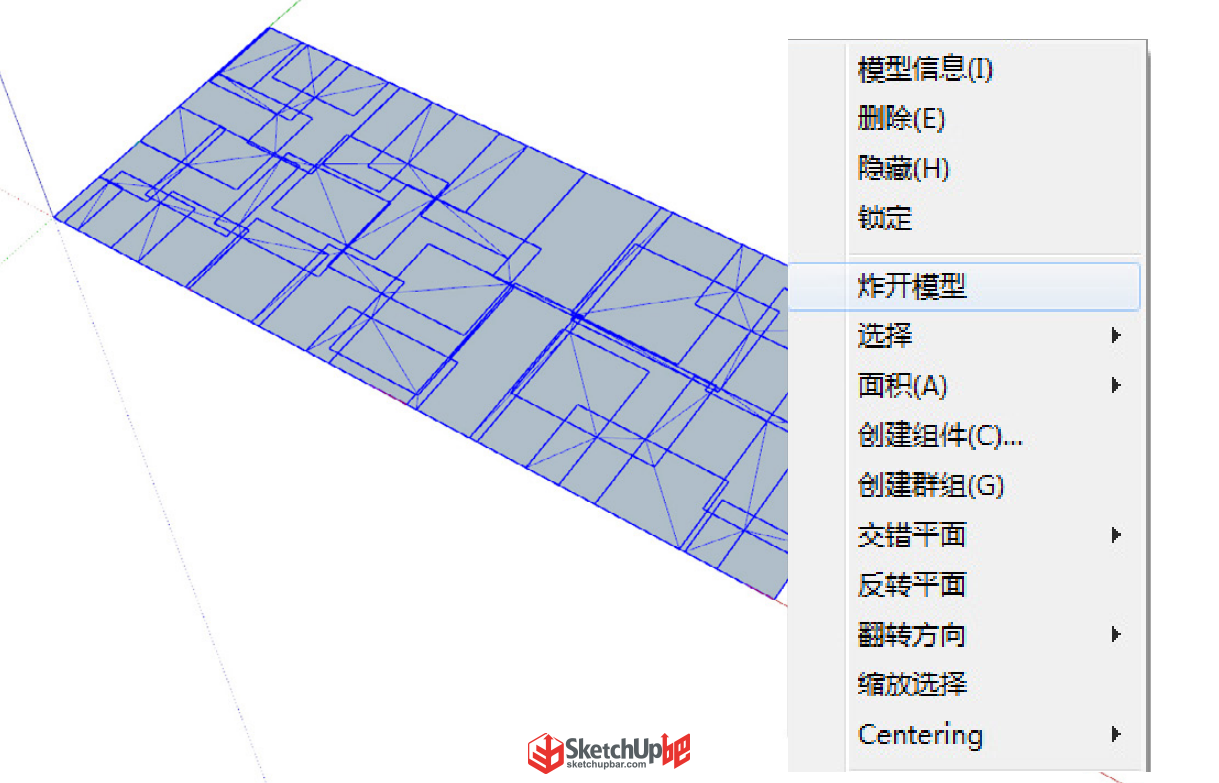

5、刪除所有點，全選泰森多邊形面，右鍵將其炸開。

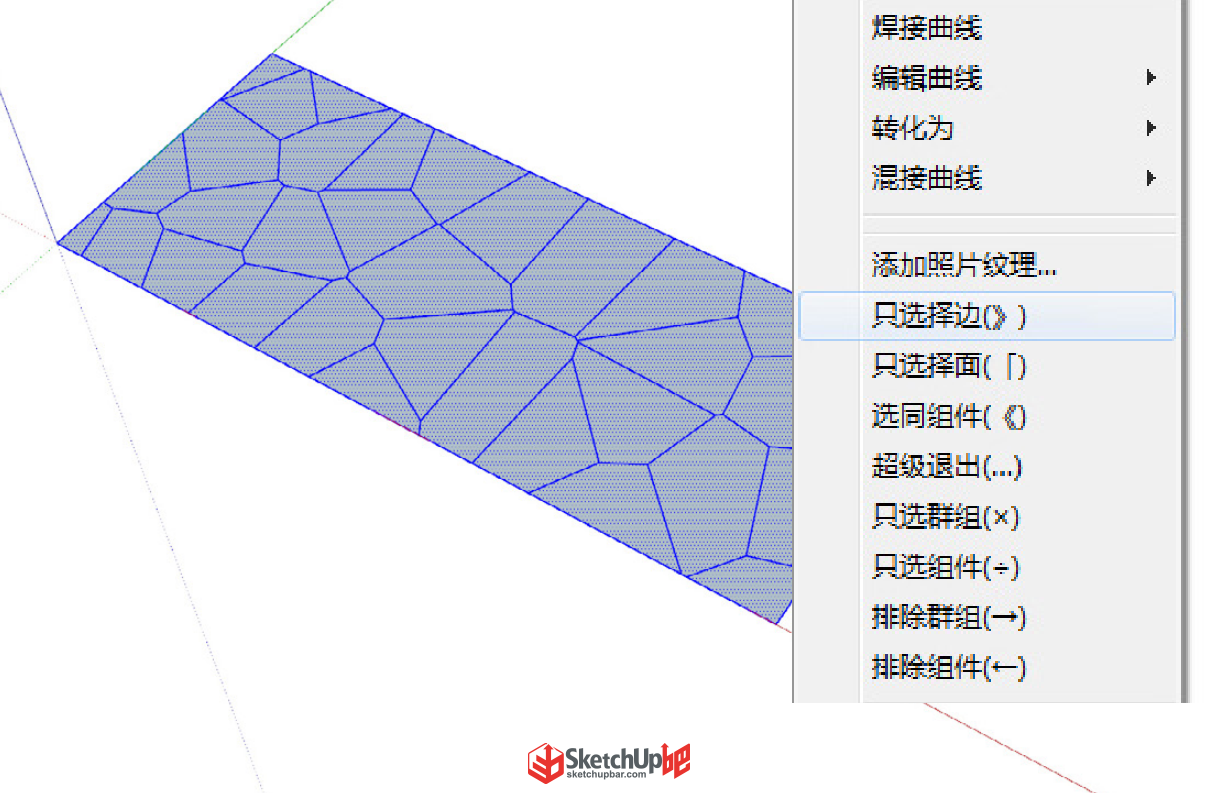

6、使用插件 只選擇邊（SUAPP編號272） ，或 只選擇線（SUAPP編號3） 工具，將邊線選擇出來。

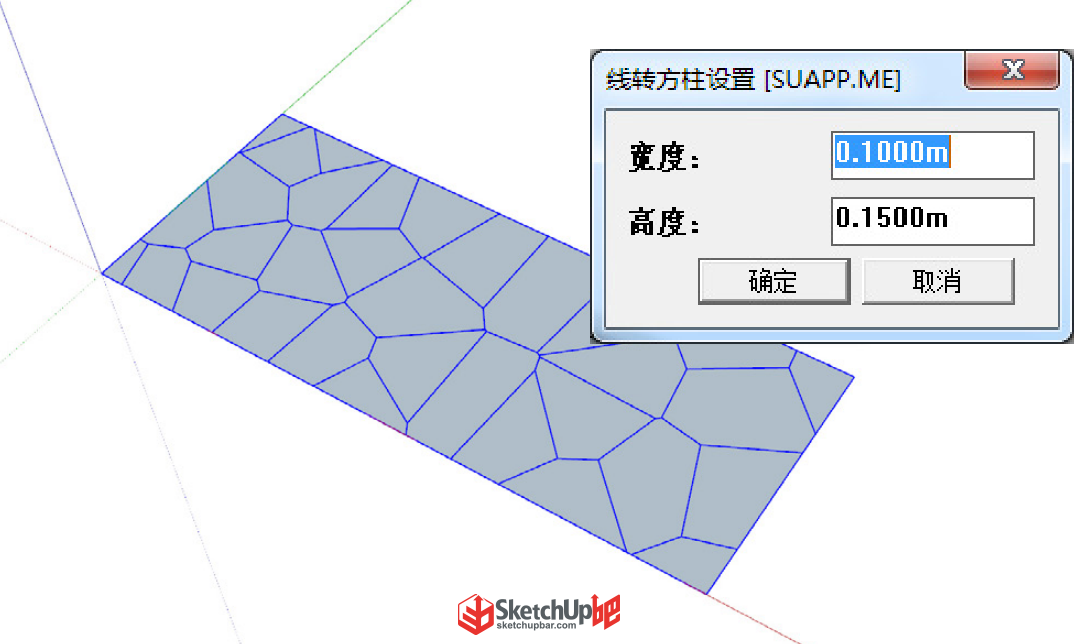

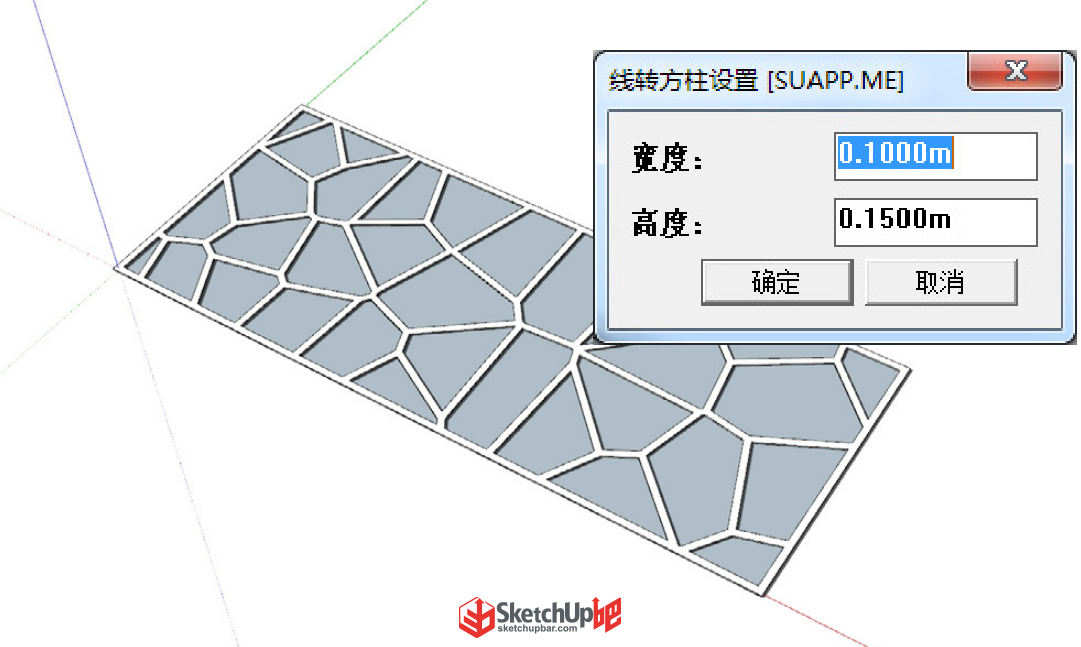

7、使用 線轉方柱（SUAPP編號271） 節點連續選項，具體的參數按照形狀數據大小來定。

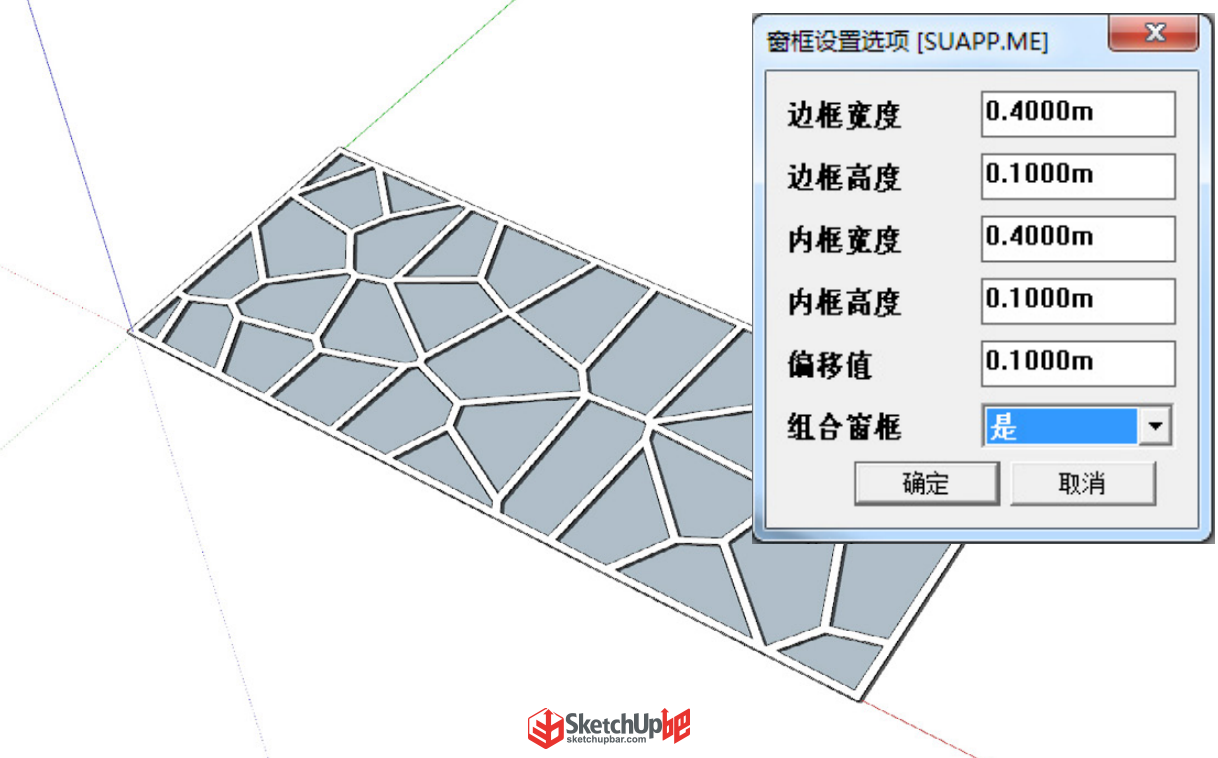

同樣也可使用 線轉窗框（SUAPP編號363） 進行操作，使選擇的線生成框體。

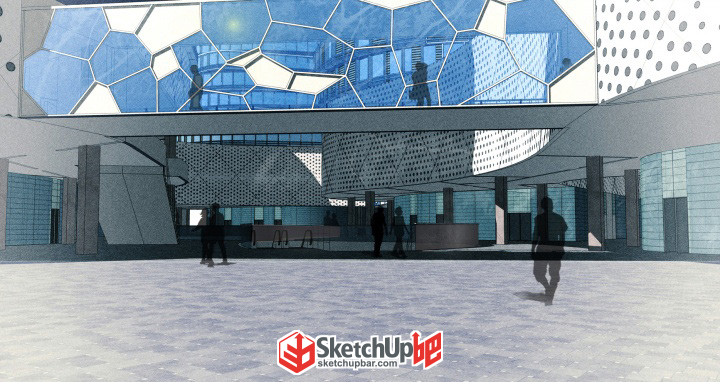

8、填充幕墻材質，得到最后效果。
|
