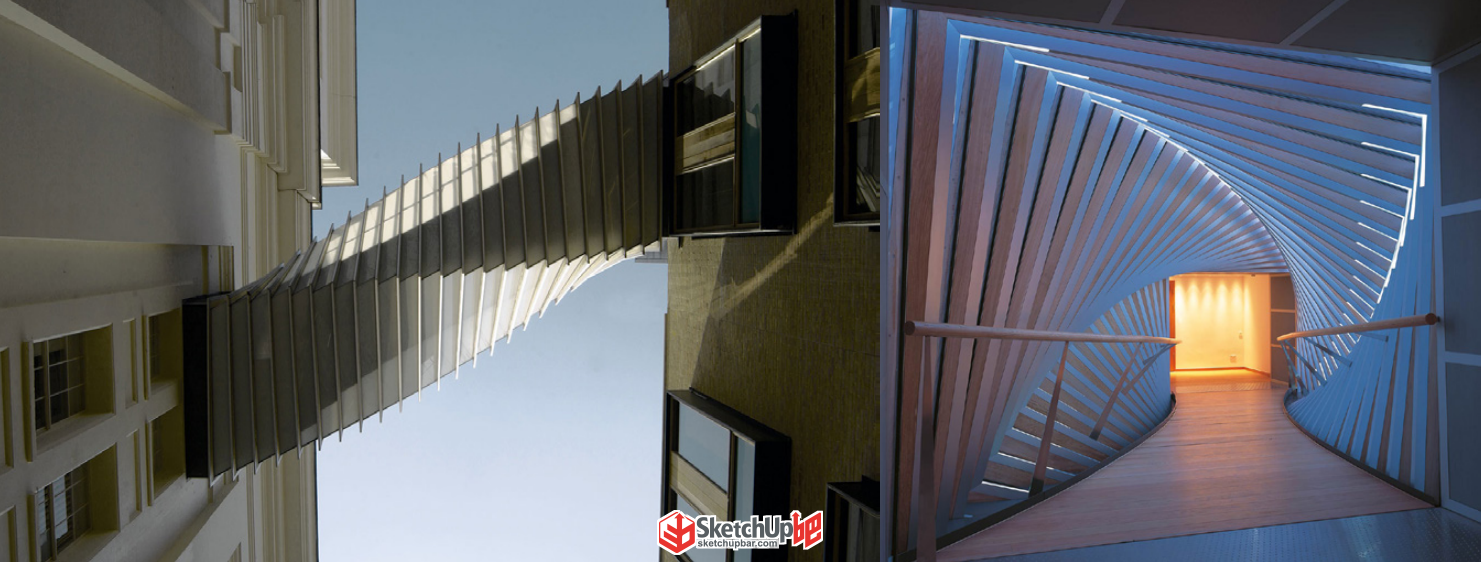

文：蔡肇奇 SketchUp吧ID：jt19841210 一個簡單的過街天橋設計，最早的靈感來源于英國建筑設計師威爾金森·艾（Wilkinson Eyre）的渴望之橋（Bridge of Aspiration），這個天橋連接了兩棟建筑物不同的樓層，利用23個輕量的鋁合金方框作為骨架，每一個相鄰的方框皆旋轉4度，由這一端到另外一端，足足將整個骨架旋轉了90度，而且逐漸增加高度以連接不同高差，稱得上非常輕盈、巧妙且低預算的設計 。
因為過街天橋的位于長沙，當時想做一個符合“星城”特色的設計，而星夜旋轉的圖片吸引到了我。恰巧這種內部螺旋的理念與自己的設計思路相吻合，于是就有了后來的設計。 當然在后來我又加入了一些不同的表皮和體量演變，算是一個V2.0版本吧。以上為方案創作構思過程，下面開始講解如何建模。
1、根據橋梁的大致比例，建立一個長方體并創建群組，尺寸參考見右圖。

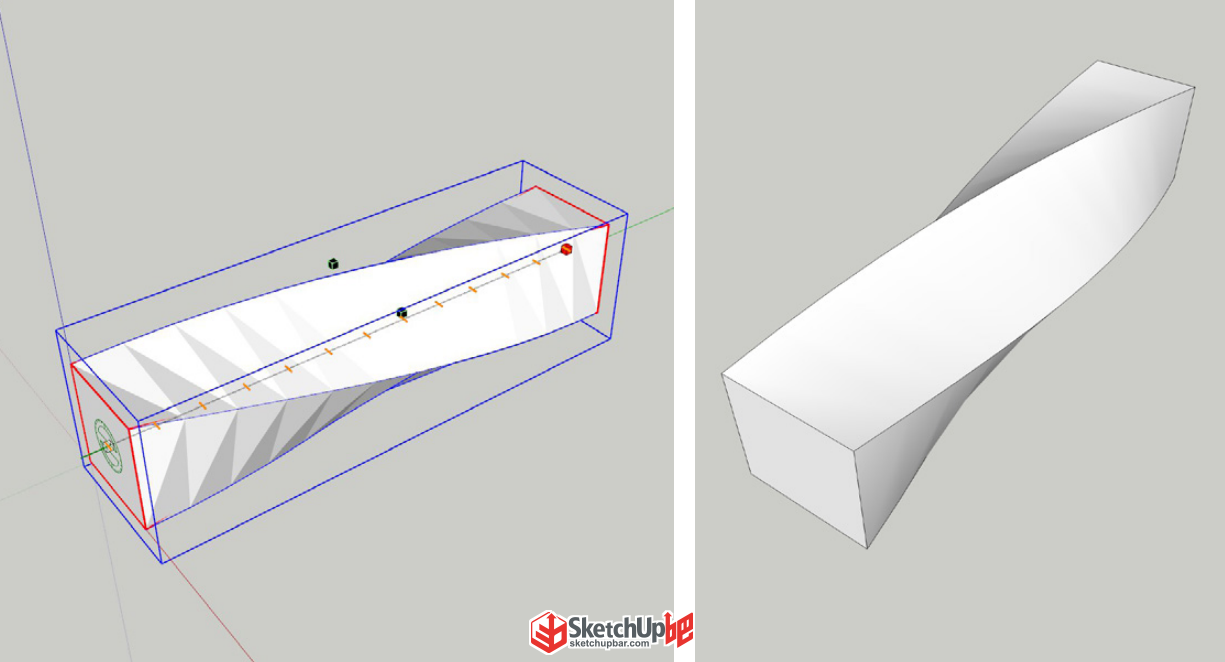

2、使用 變形框扭曲（SUAPP編號155）工具，將體塊順時針扭轉90°。

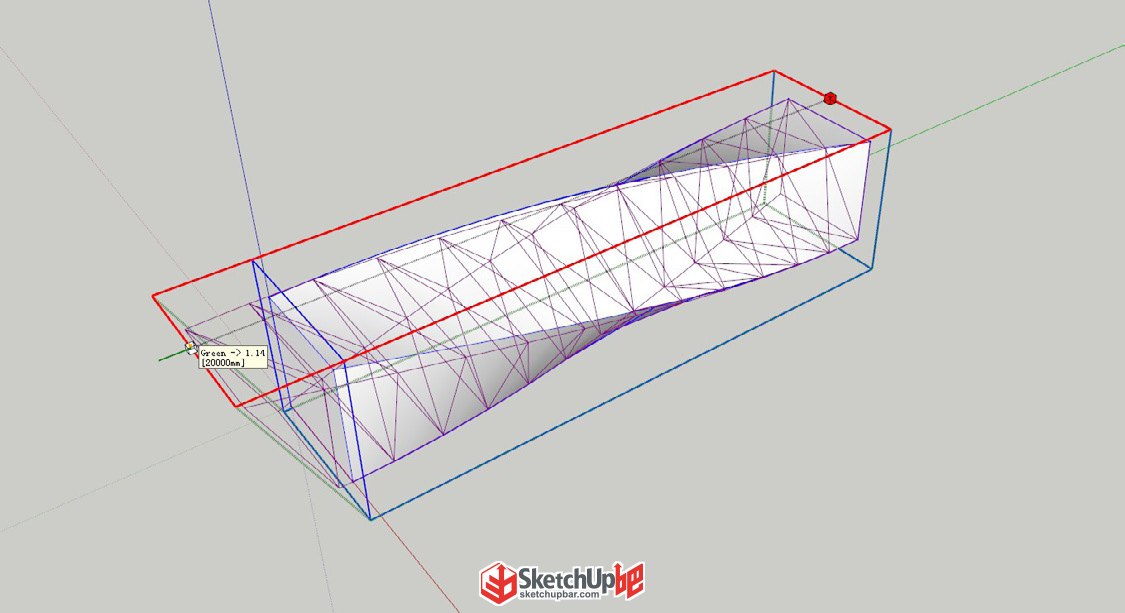

3、使用 變形框收分縮放（SUAPP編號155） ，將體塊兩端頂面中點均沿水平向拉伸1.1倍，使兩端形成斜面入口。

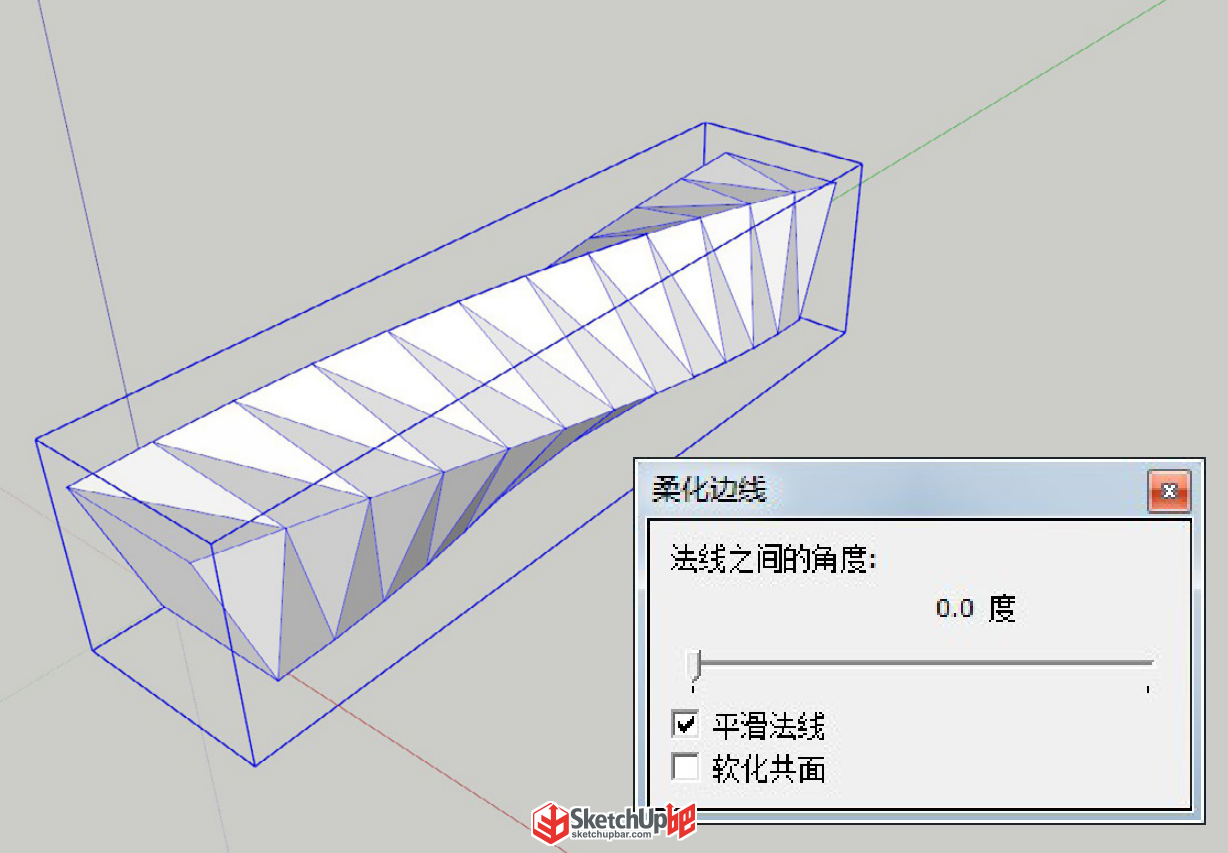

4、右鍵“柔化/平滑邊線”，法線之間的角度拉到0，即可顯示出體塊表皮肌理的結構線。

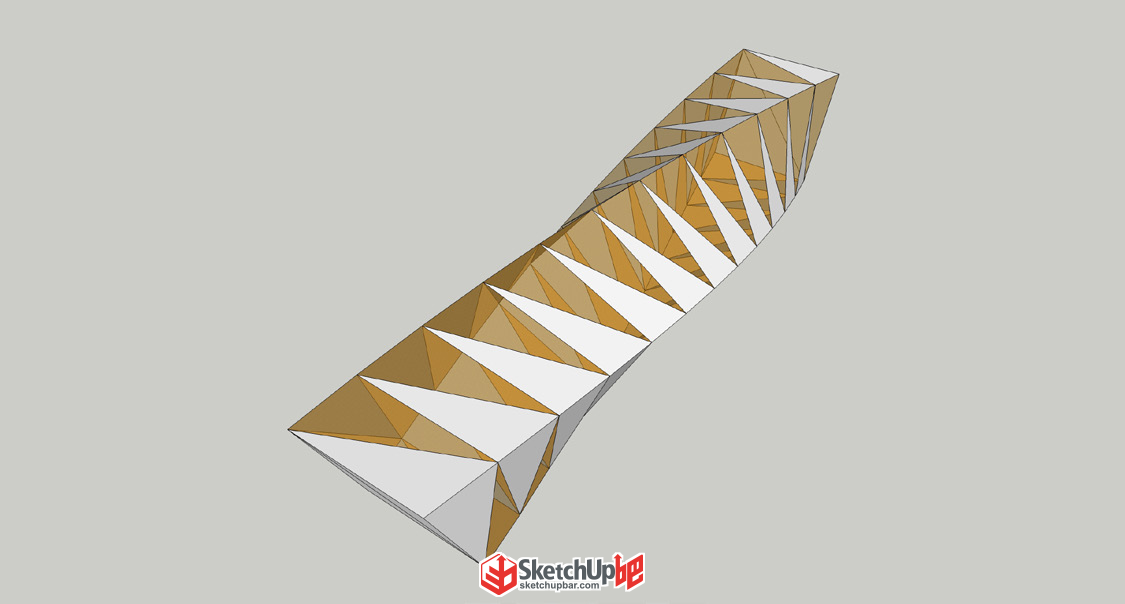

5、賦予材質，區分玻璃面與實體面。

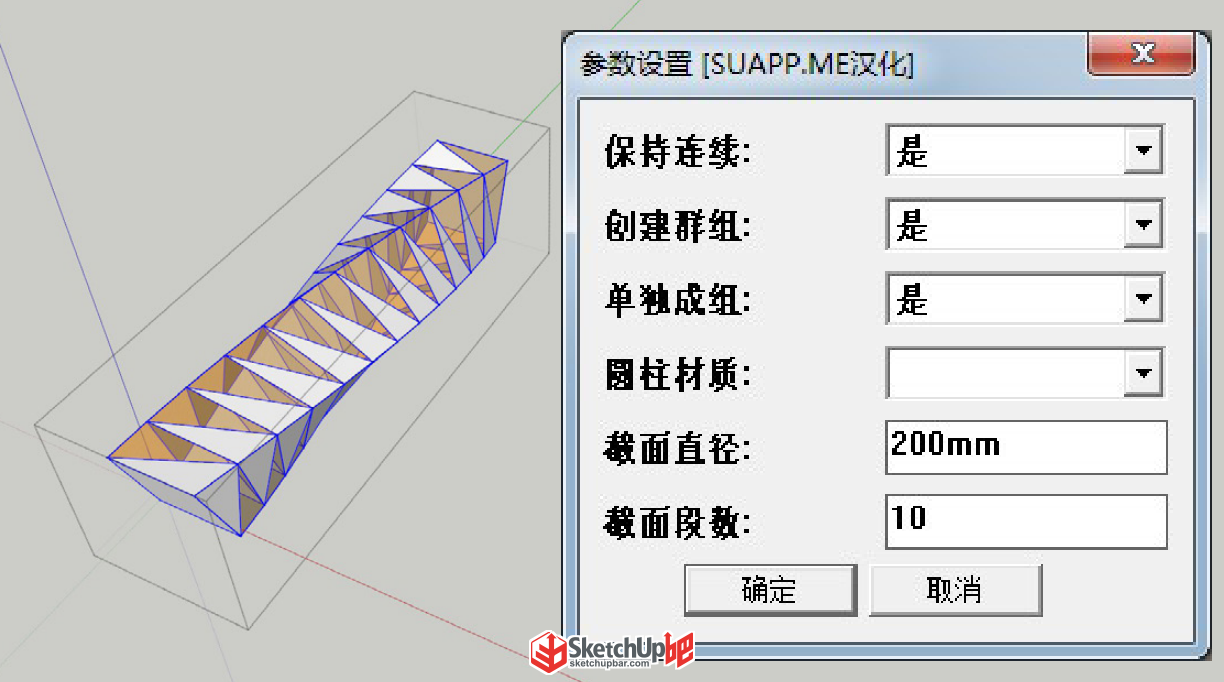

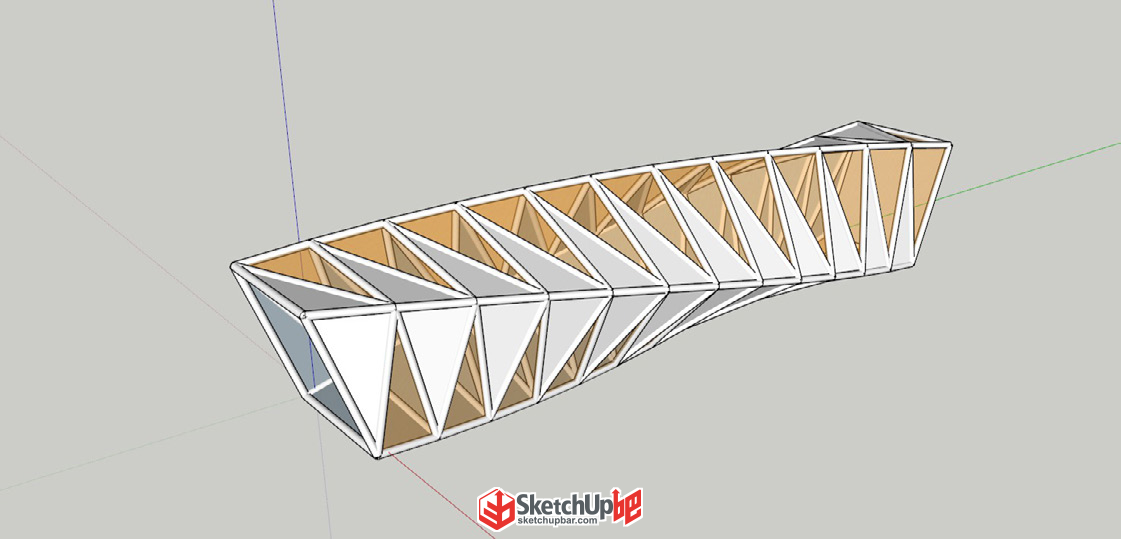

6、進入群組使用 只選擇線（SUAPP編號3） ，再用 線轉圓柱（SUAPP編號148） 工具，生成桿件。
7、根據人行天橋的樣子做橋體，尺寸參考如圖。這里暫未做樓梯和無障礙通道，有興趣可以繼續細化下去，因做法都是基礎的幾何體就不做詳述。

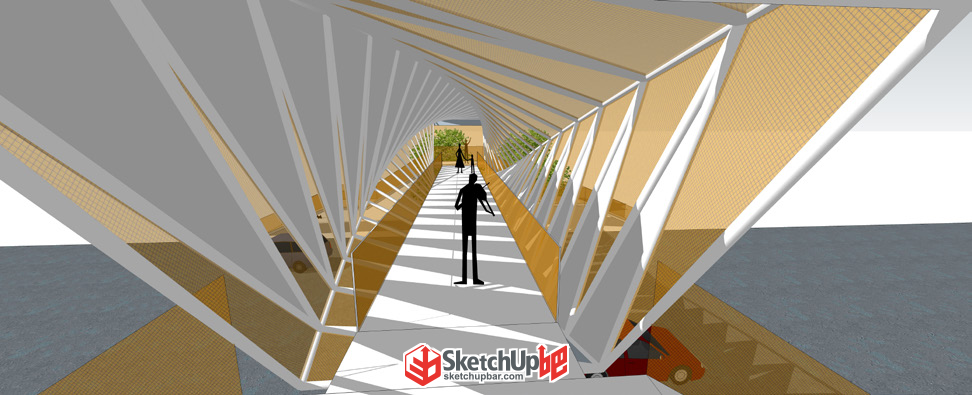

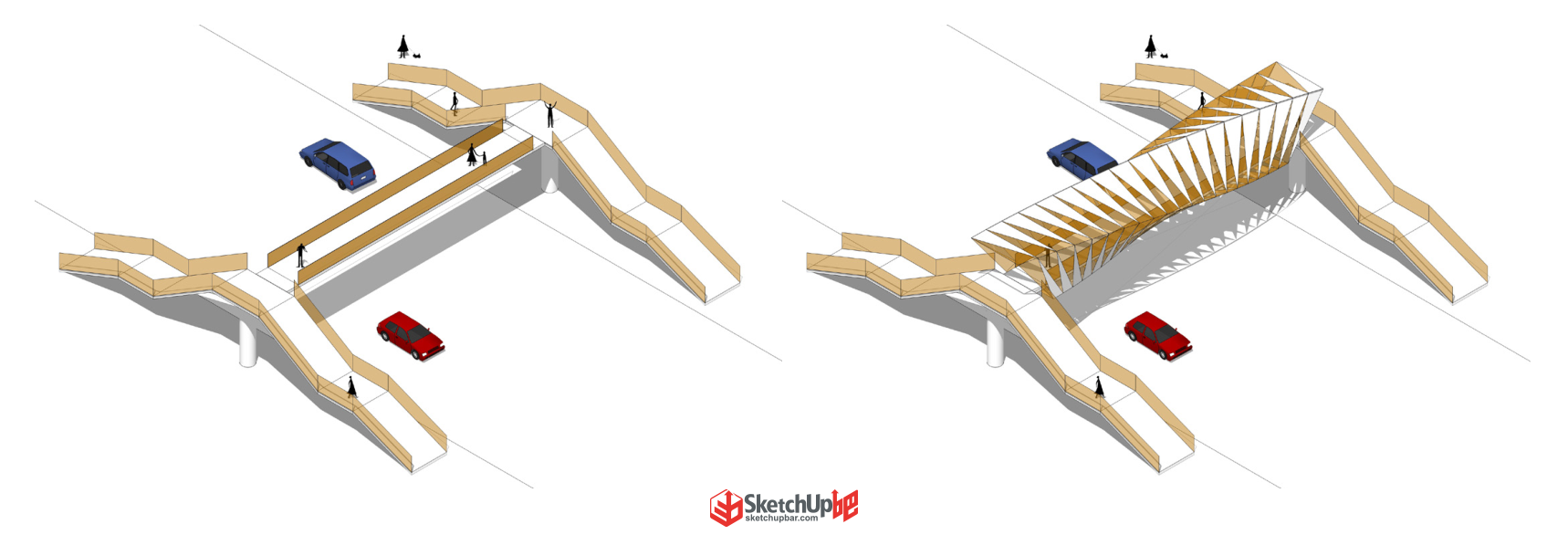

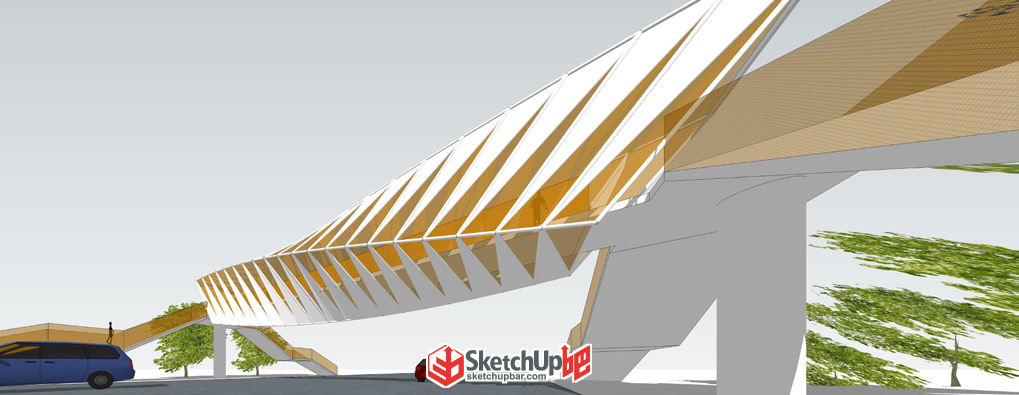

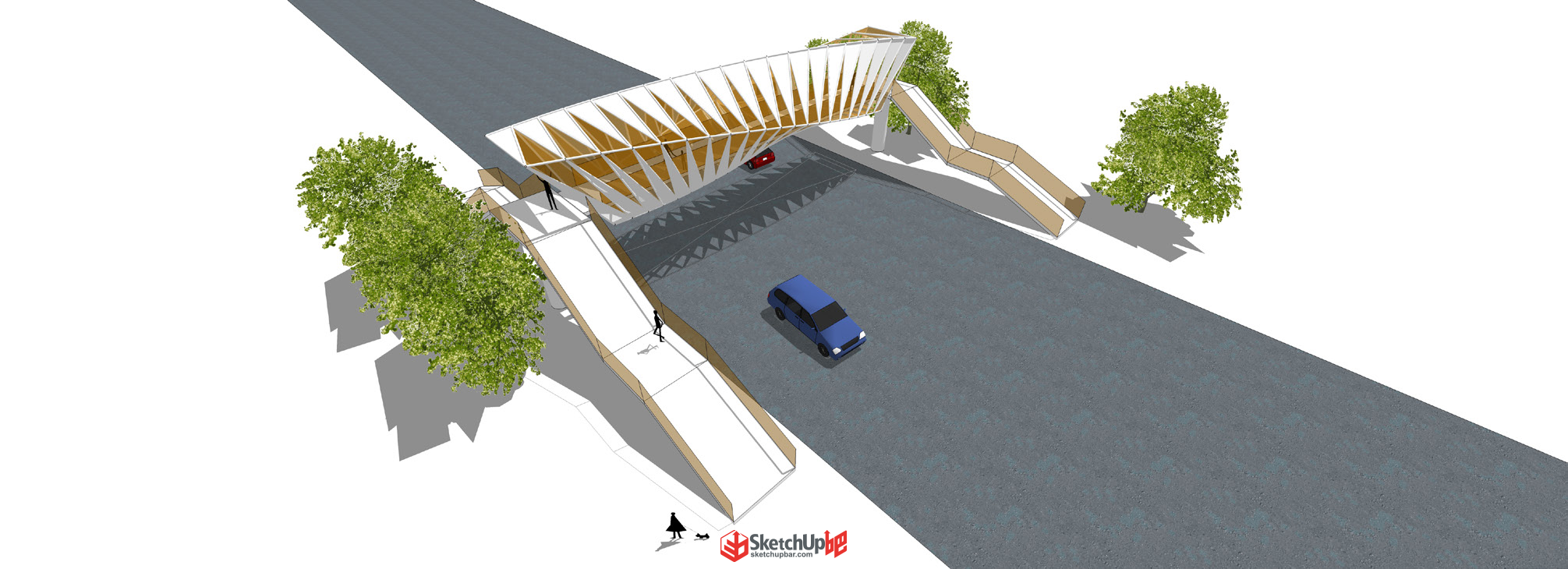

8、繼續做橋體通道和欄桿。將做好的扭曲體塊放置在橋體上，這個景觀人行天橋的方案模型就完成啦！
有興趣的同學可以在此基礎上進行細化，這個建模過程主要展示了一個變形框扭曲插件的基本使用，它多用于異形建筑和螺旋物體建模，在需要快速展示方案的時候非常實用，大家可以多嘗試。
|
