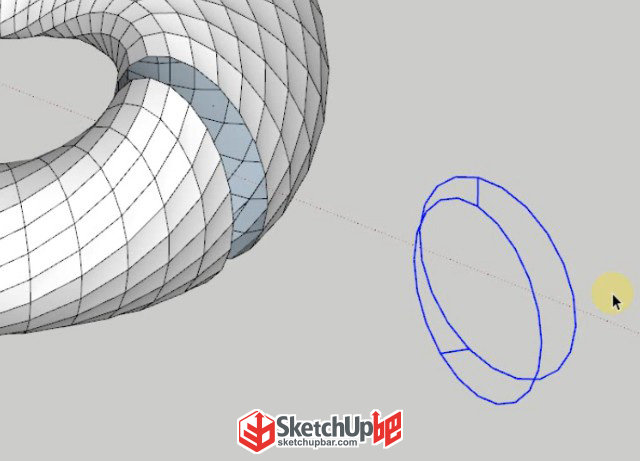

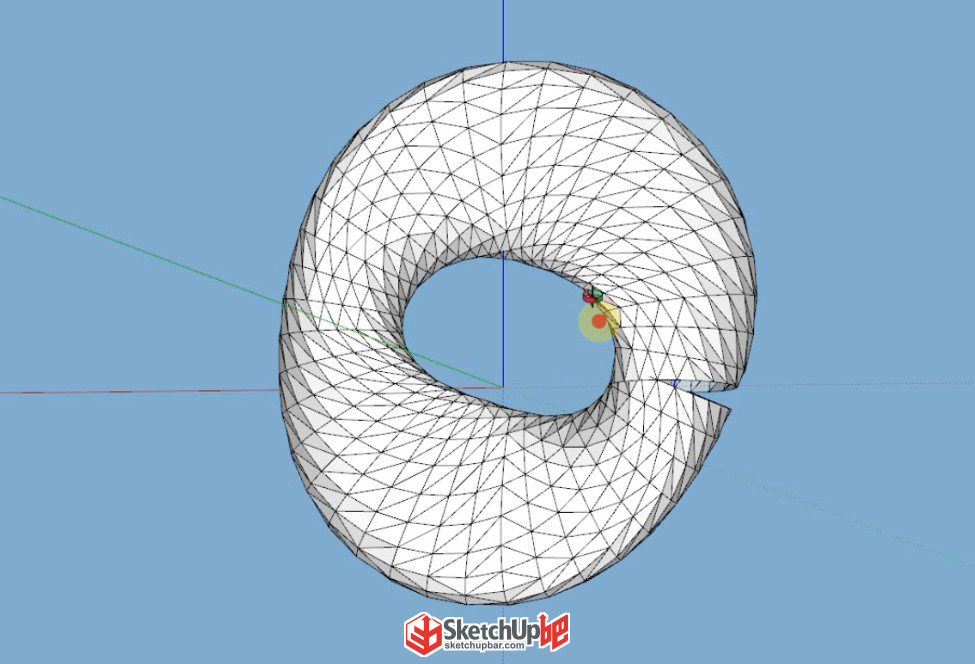

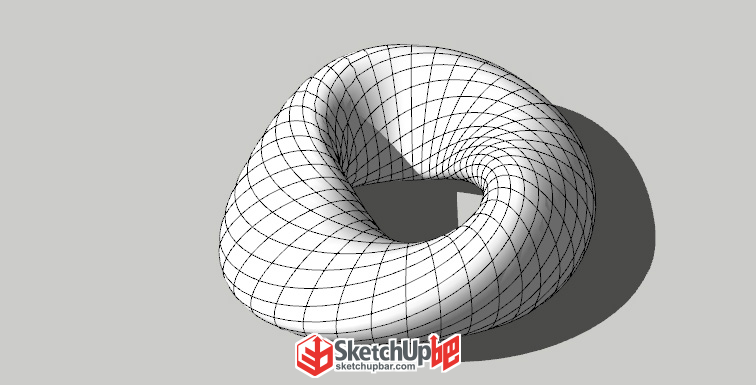

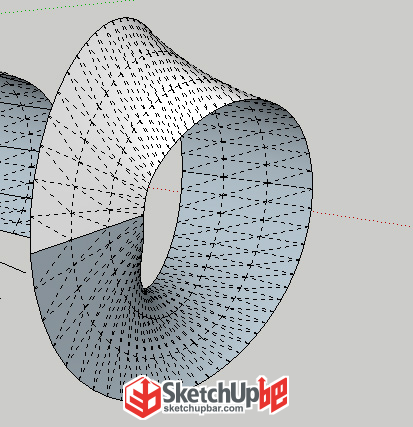

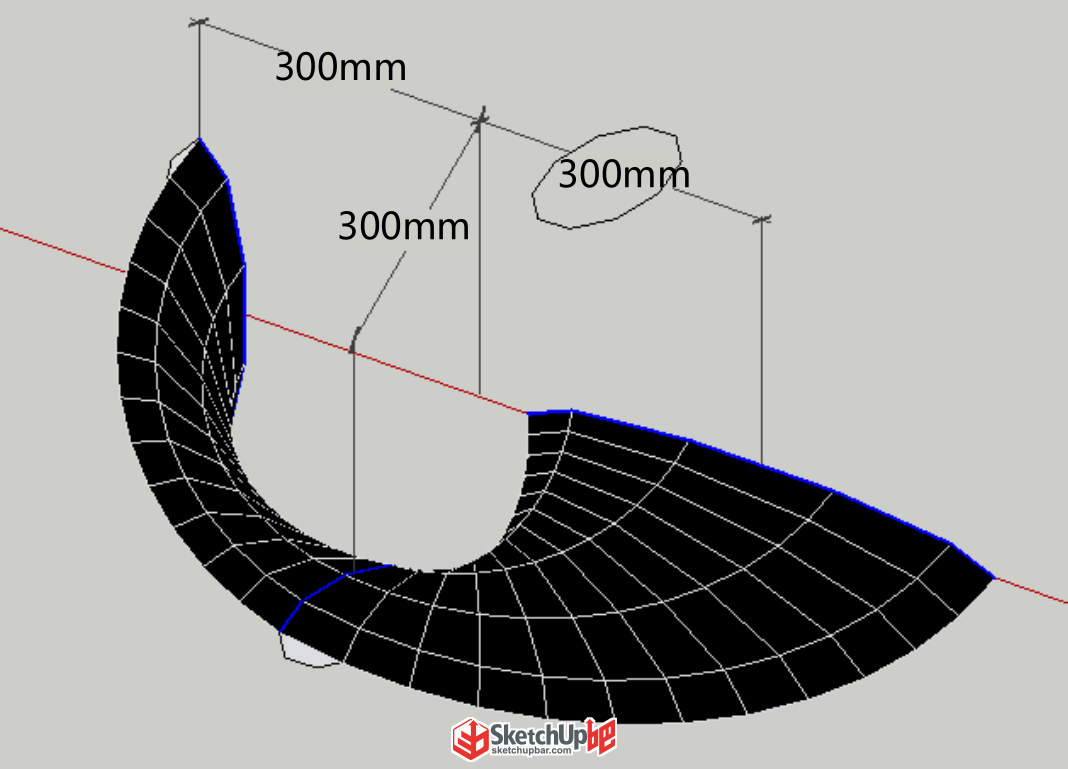

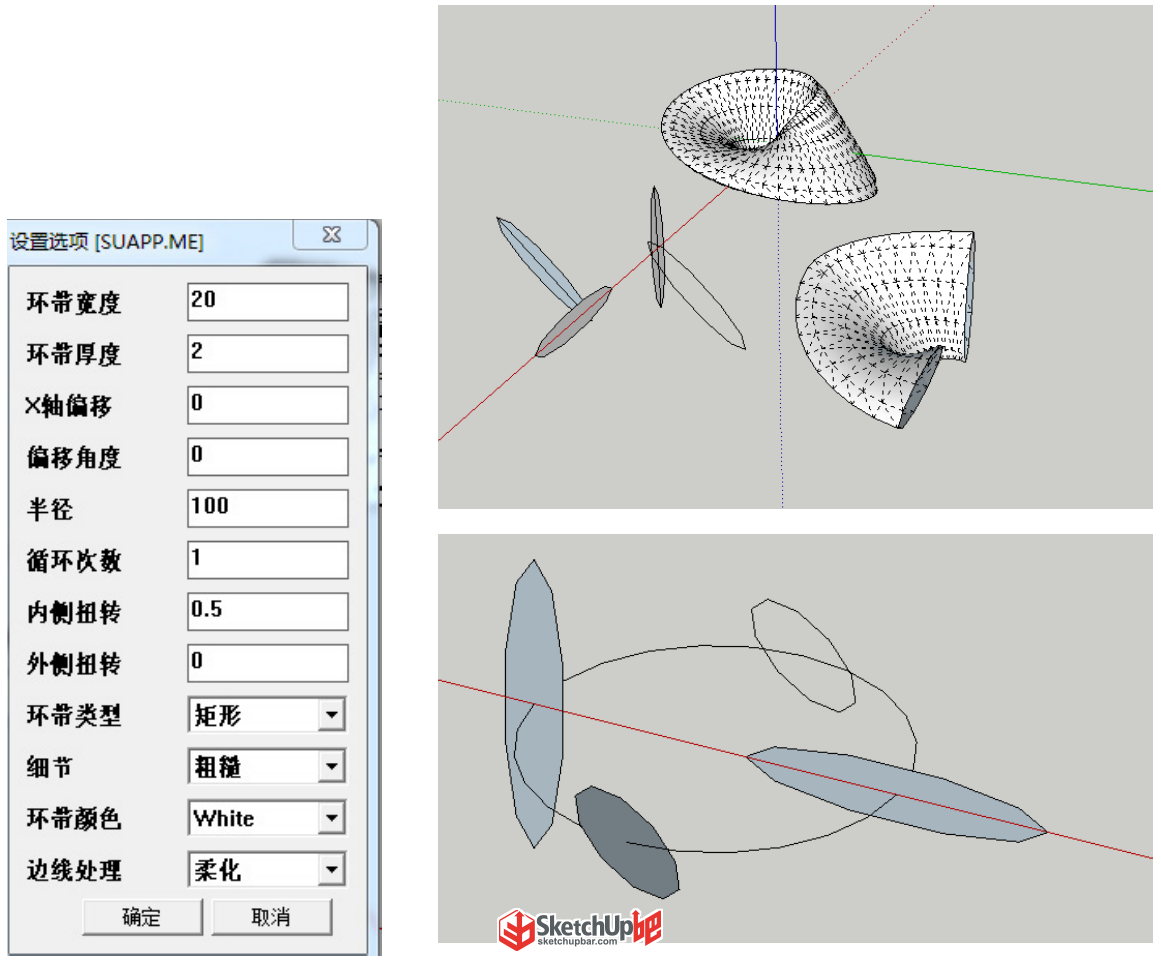

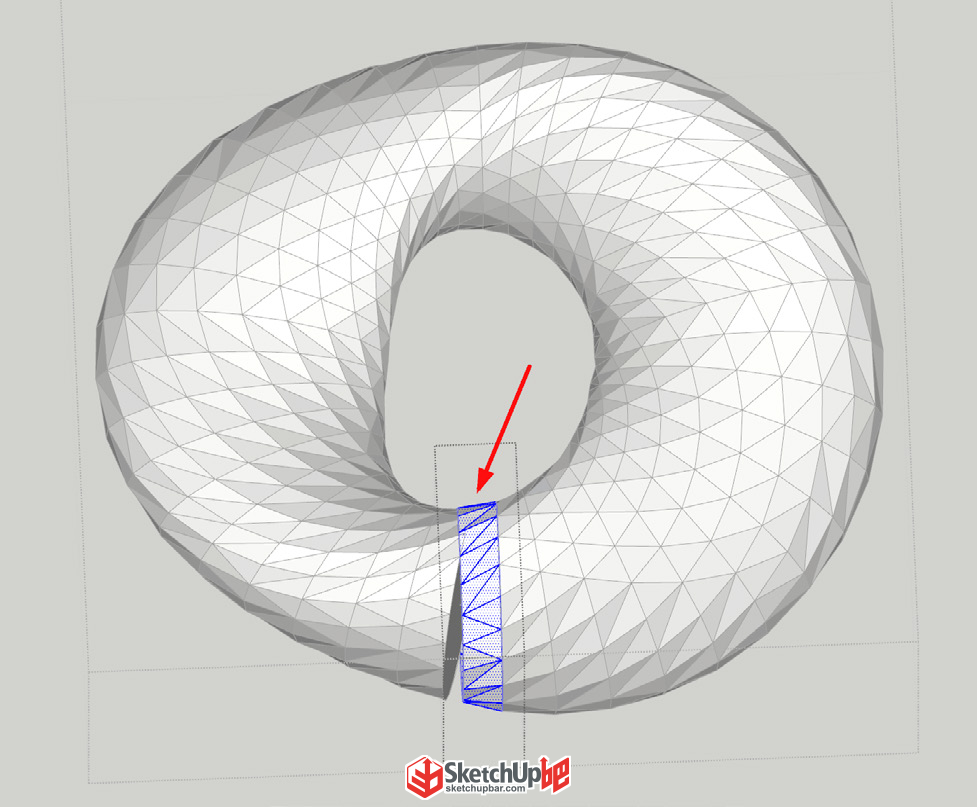

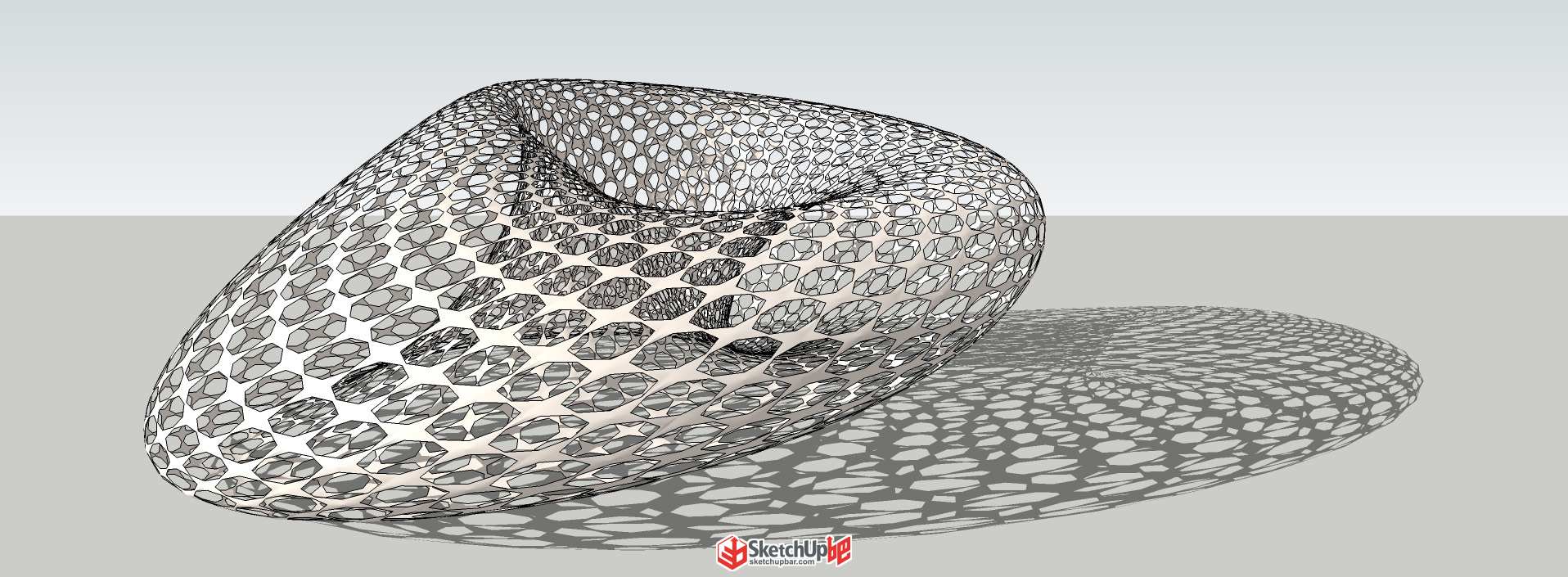

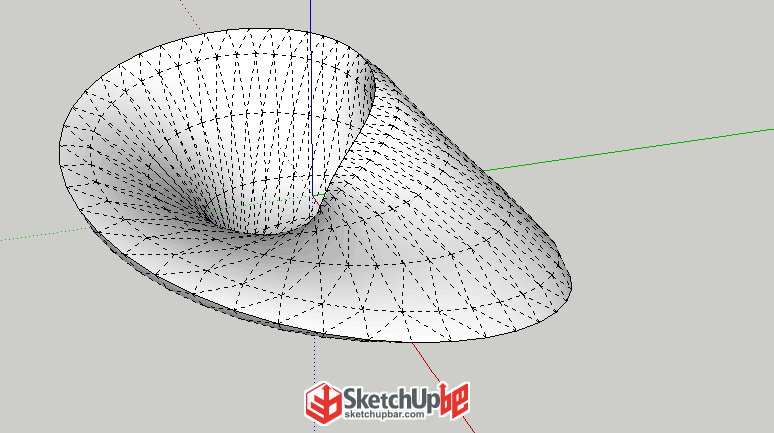

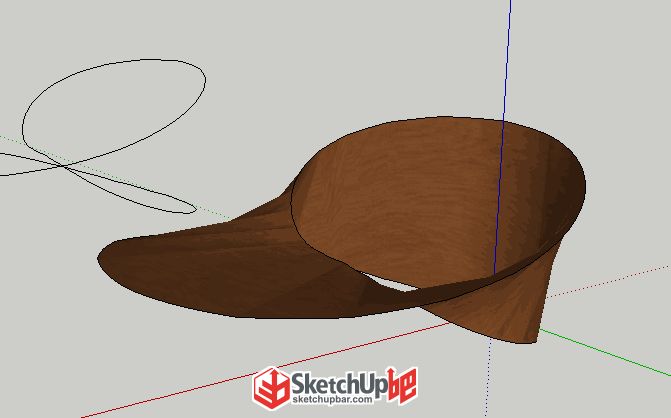

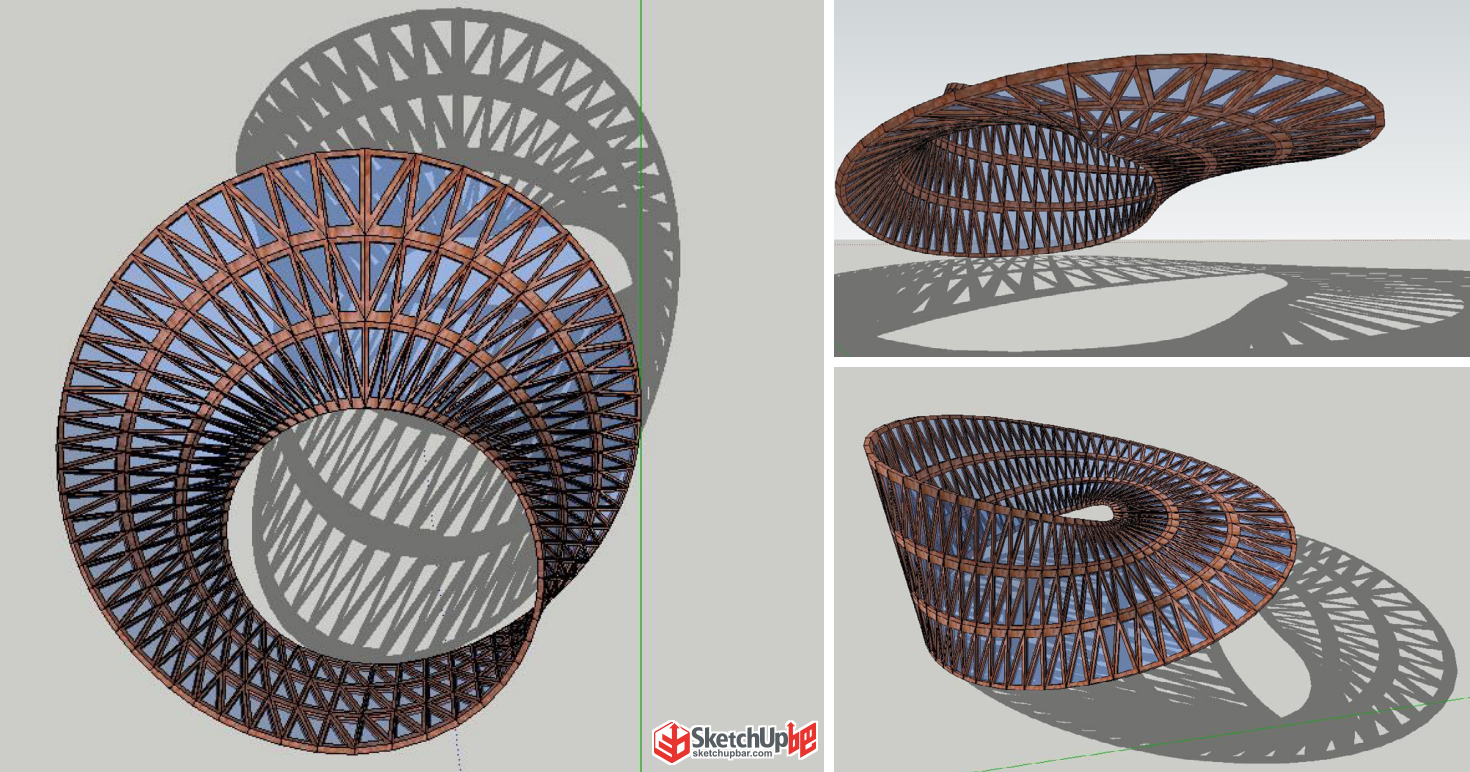

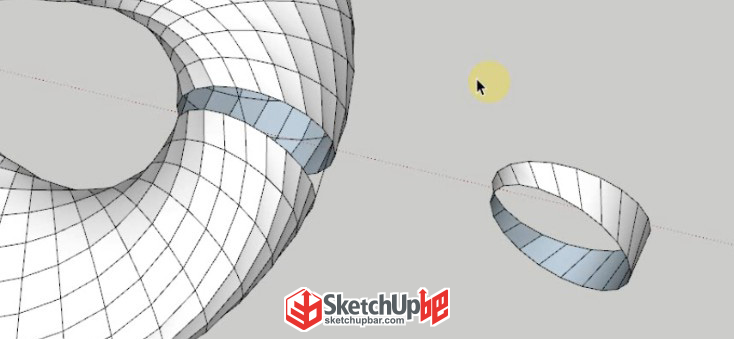

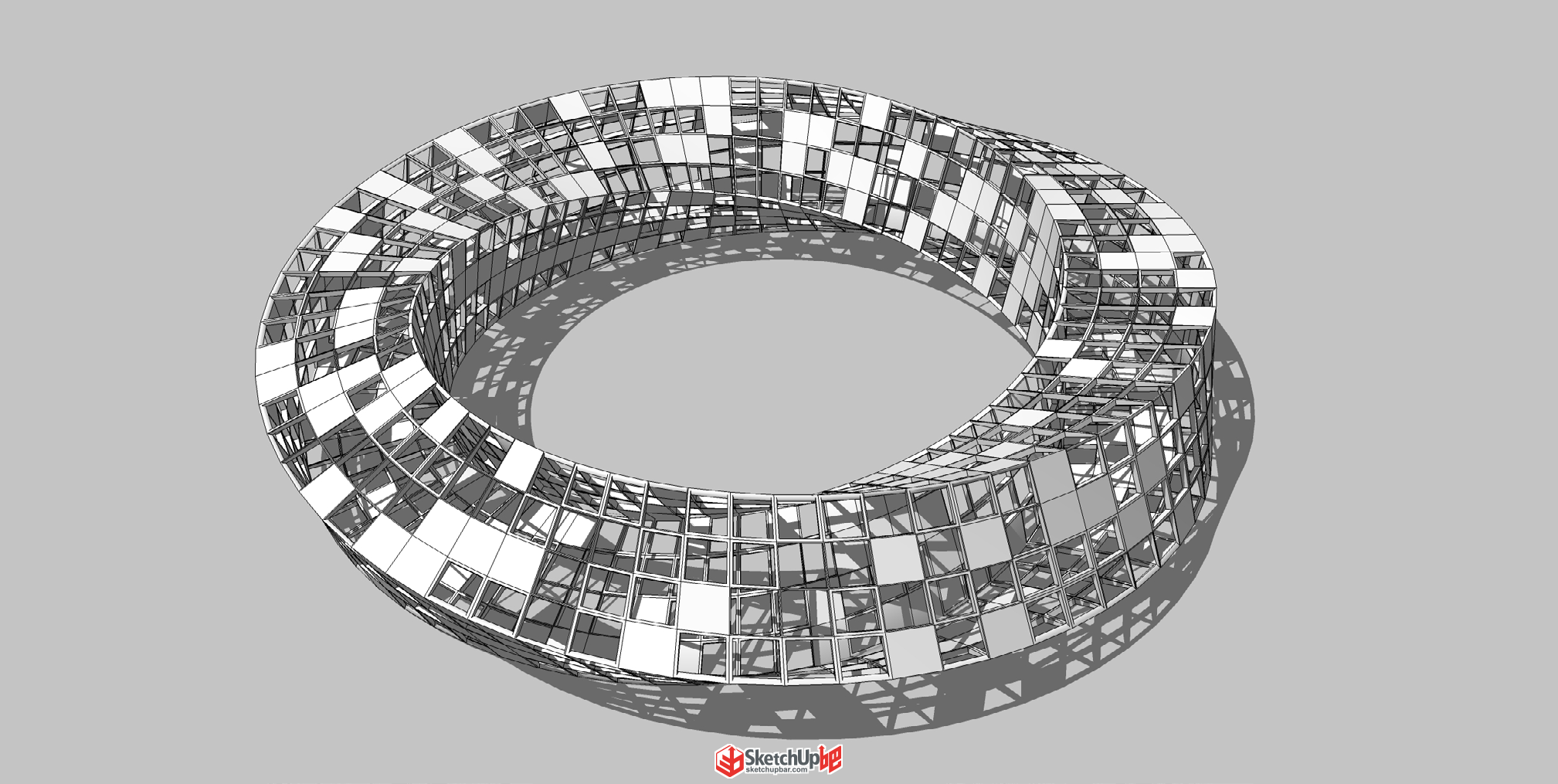

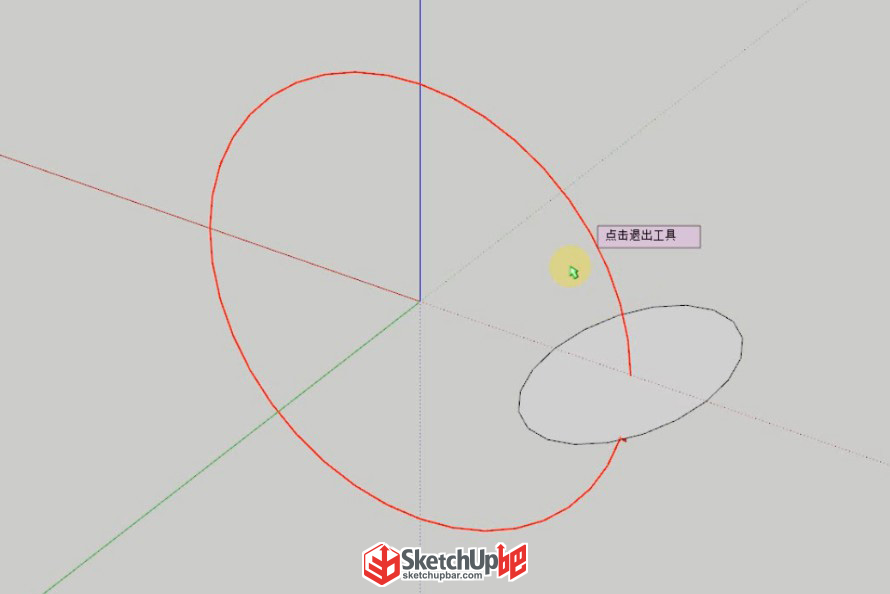

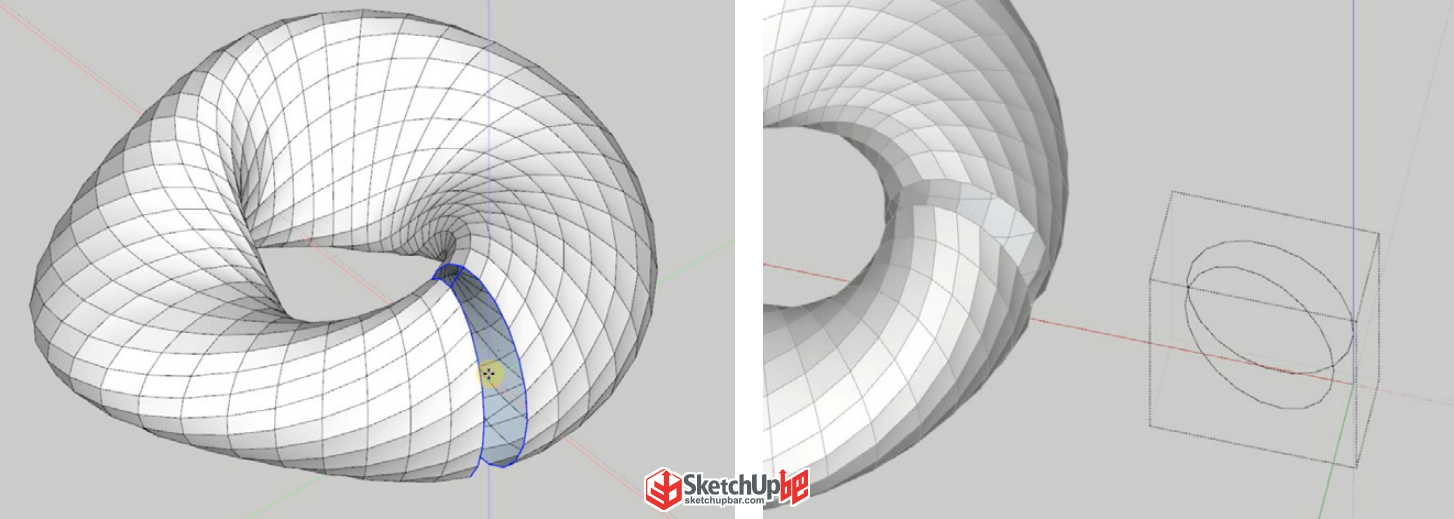

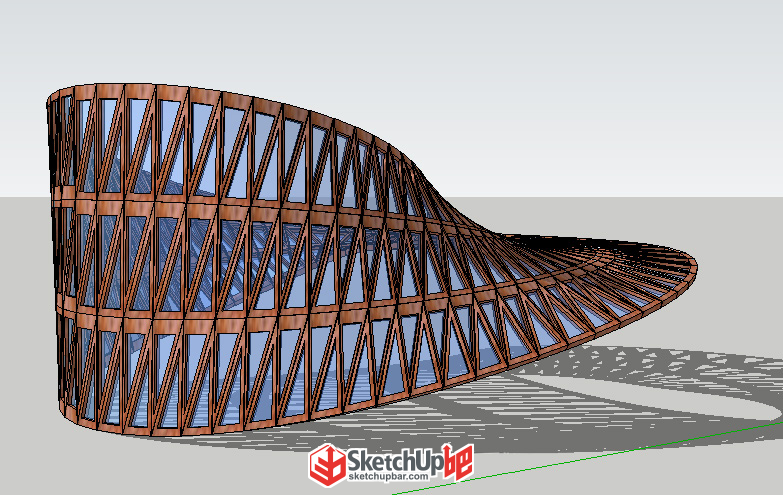

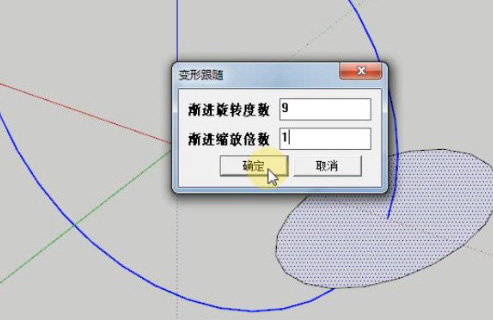

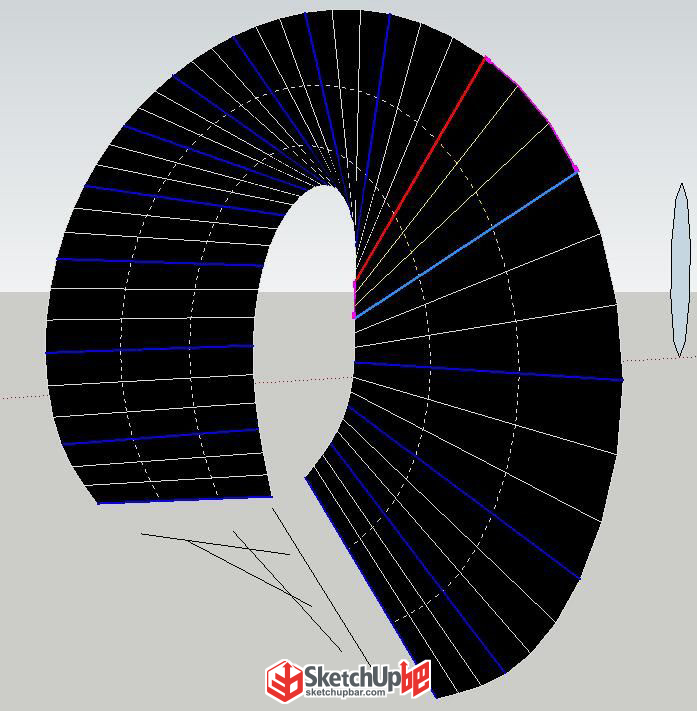

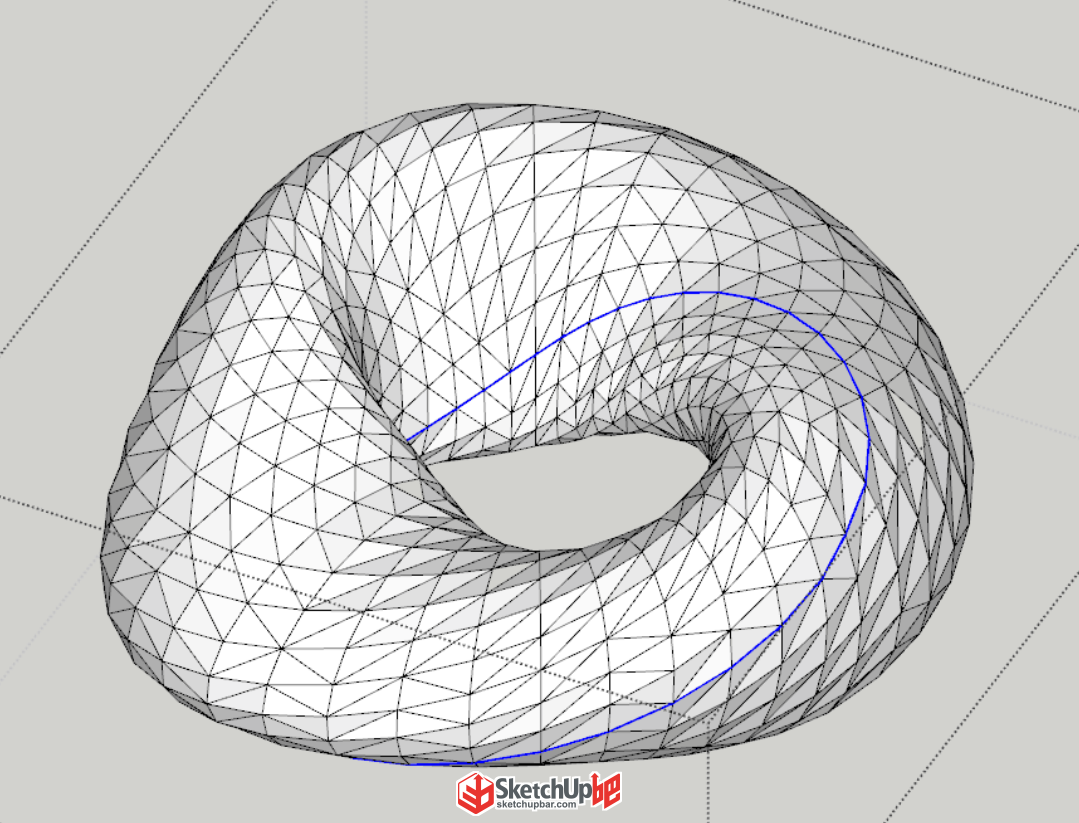

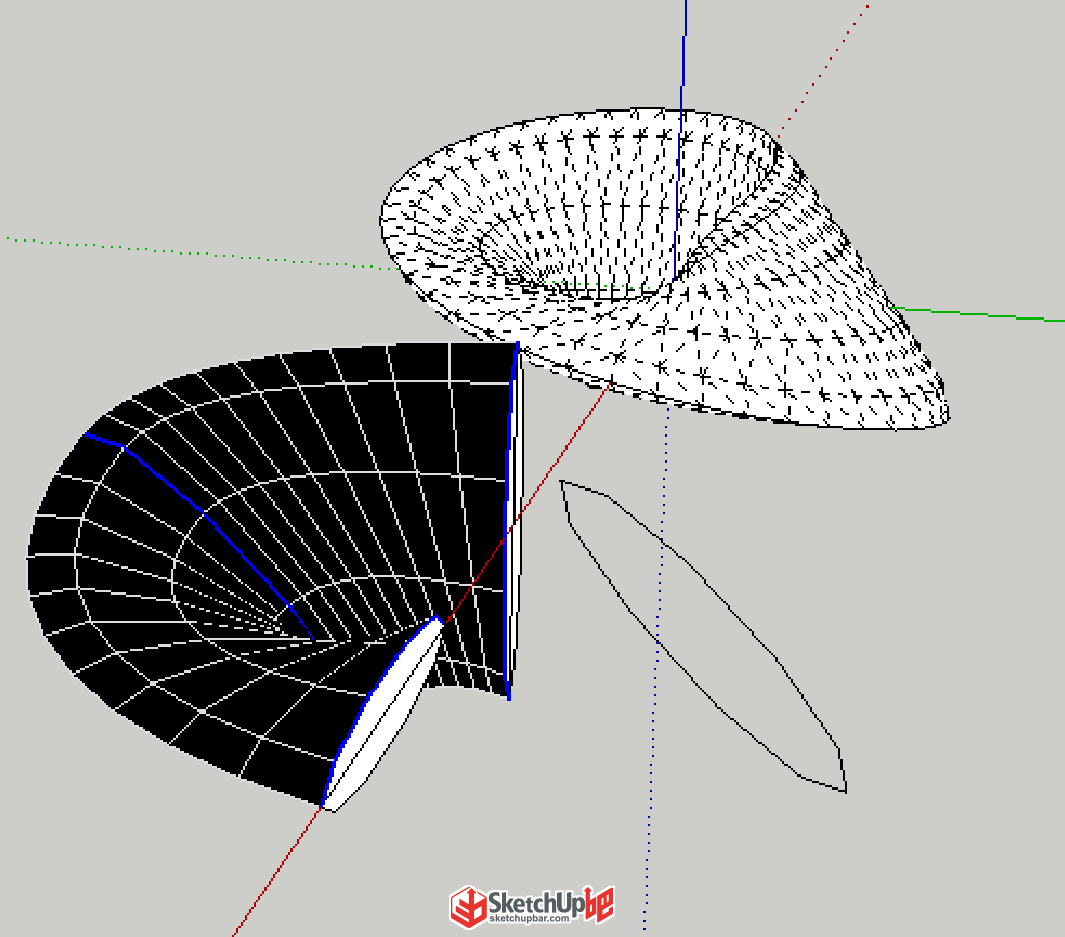

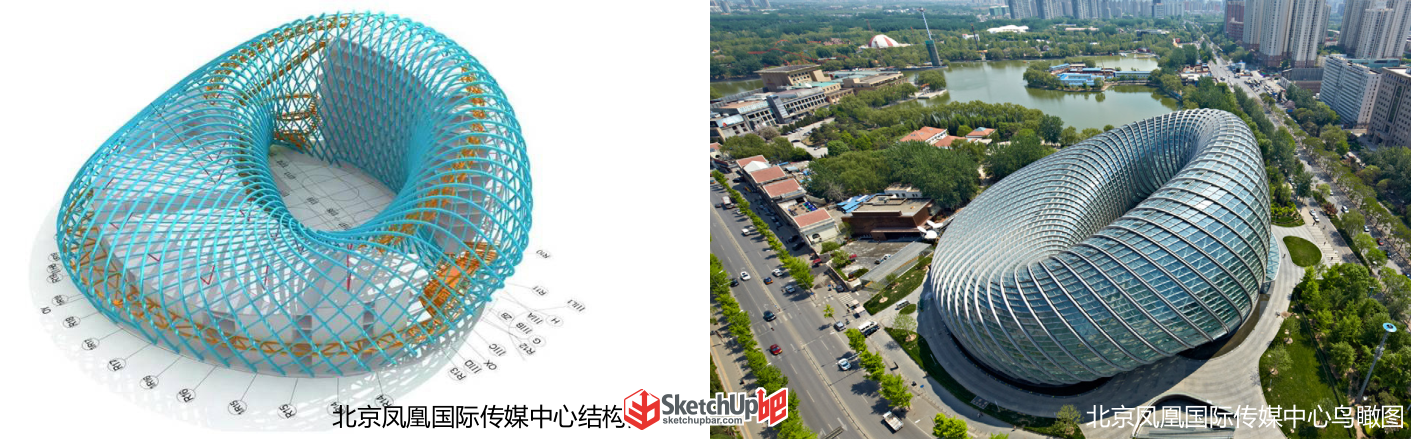

文: 羅榆淇/嚴昆 SketchUp吧ID: luoyuqi123/一葉刀蟲 大家還記得“無盡之梯”嗎?螺旋上下的形狀是不是像一個優美的莫比烏斯環呢? 思路一 1、SUAPP里面有一個插件 莫比烏斯環(SUAPP編號331) 即可自動生成,而且可以選擇環帶的形狀,參數和模型如下圖所示: 其中有一個規律,就是以某個圓心為中點,然后有一個旋轉半徑,跟著這個旋轉半徑,實際就是一個你自己設定的截面(可以是橢圓形也可以是矩形)路徑放樣(SUAPP編號155) 的過程,選擇合適的函數,就能得到一半的模型了。 2、放樣有一點先天性的問題,就是收尾的位置很難完全90度垂直,最好是能多放樣一點出去,然后刪掉多余的部分,這樣端點才是垂直的: 3、得到上圖的模型后,單面的模型用 面轉組件(SUAPP編號242) 把每個三角面都轉化為一個組件然后編輯,或者用轉成桁架的插件都可以,這樣就完成了模型。利用莫比烏斯環基礎形狀可以衍生其他的物體形態(文末圖)。 思路二 1、畫一個小橢圓和一個大圓環,圓環穿過橢圓的中心。要注意段數細分量,這里的段數為40。圓環的段數決定了橢圓放樣豎向的節數,橢圓的段數決定了莫比烏斯環橫向的圈數。為保證放樣的路徑是一根完整曲線,這里對圓環進行 焊接曲線(SUAPP編號155)處理。 2、使用 變形跟隨(SUAPP編號249) 工具進行放樣。要注意的是,圓環段數為40,橢圓旋轉放樣要360°,所以“漸進旋轉度數”為9,“漸進縮放倍數”為1(不需要縮放)。 放樣后很順利形成了一個莫比烏斯環,但是在接口的地方出現了瑕疵。這是因?yàn)樯鲜霾寮o(wú)法在一個閉合的路徑下計算生成完整的形態導致。 3、為了呈現一個完整的莫比烏斯環,這里將使用一個“老實”但完美的辦法——選中一節刪掉,然后再補上。 刪掉一節后,將接口的兩個圓圈選擇提取出來,這里使用 路徑選擇(SUAPP編號236)可以直接選中需要的圓環。 4、然后對圓環進行放樣封面,為了更精確控制放樣的節點對應,在圓環之間畫兩根對應節點的直線,分兩次使用 輪廓放樣(SUAPP編號155)工具,這樣就做出了完美的圓環。 將圓環放入缺口中,這個立體的莫比烏斯環就基本做成了。 5、為了讓形體看起來更飽滿,接下來將對模型進行柔化。但現在我們想要保留主要經緯結構線,使用 路徑選擇 工具,將經線和緯線分別選擇出來。這一步需要耐心,將經緯線選出來之后分別成組。 6、柔化模型為一個光滑的曲面,一個美觀的莫比烏斯環就完成了! 該作品為模仿北京鳳凰國際傳媒中心建筑體,實際證明 SketchUp 也可以用自己的方式建立出這樣的形態! 莫比烏斯環的其他衍生形態 |
