文：殷冠喬

SketchUp吧ID：sk_yoh

本文所用主要功能： 貝茲曲線 、 面轉組件 、 線轉圓柱 。

下面請看本實例的建模流程。

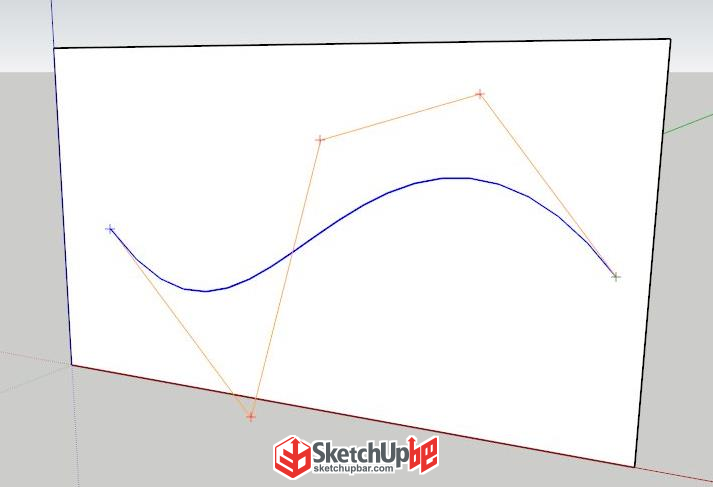

1、用 貝茲曲線 (SUAPP編號96）命令畫出曲面的投影線。

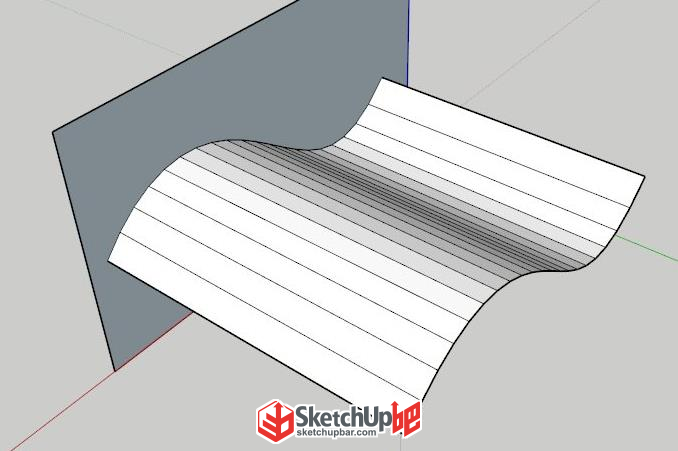

2、我們下面使用 拉線成面（SUAPP編號156）命令來創建曲面。此處也可偏移曲面后，做成有厚度的曲面進行推拉，做出曲面桁架的蓋頂。

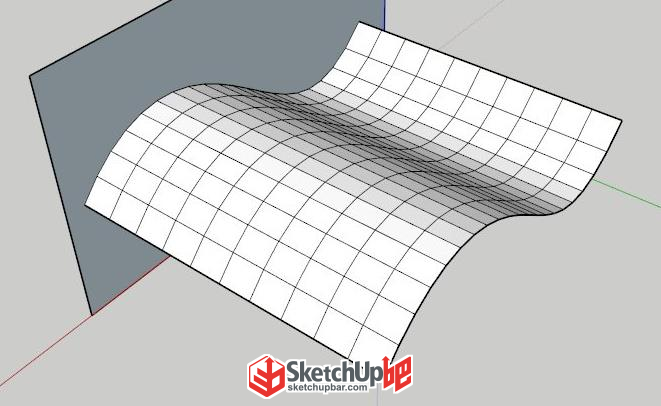

3、等分陣列曲面投影線，劃分曲面UV，此處UV結構線距離請自行控制。

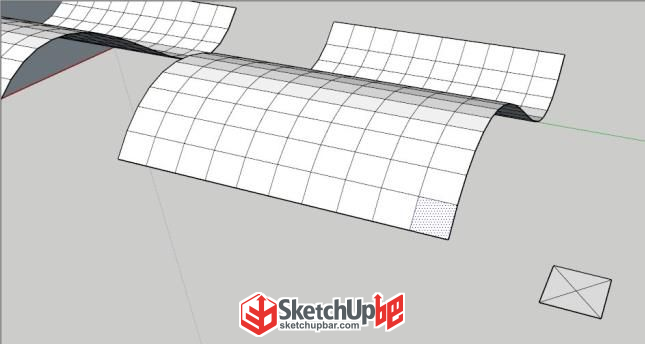

4、復制一個曲面，留下原來的曲面等最后做玻璃頂蓋備用。另畫一個正方形，并連接對角線。

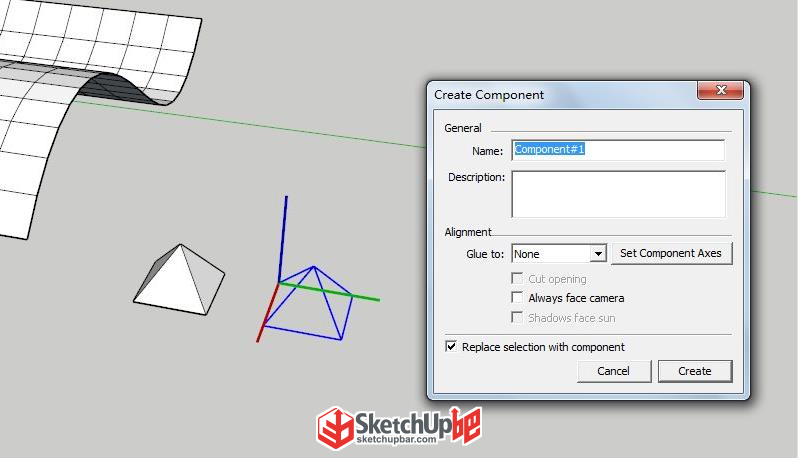

5、用移動工具沿Z軸方向移動對角線交點，折疊出錐形，切換到線框模式，提取錐形邊線，做成組件。

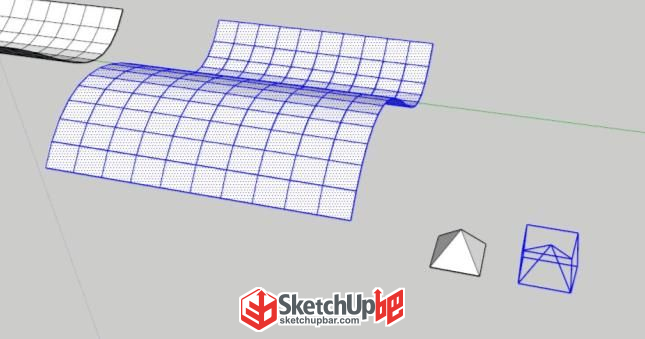

6、接下來我們?nèi)x曲面和錐形組件，執行 批轉組件（SUAPP編號242）功能組中的 面轉組件 命令。

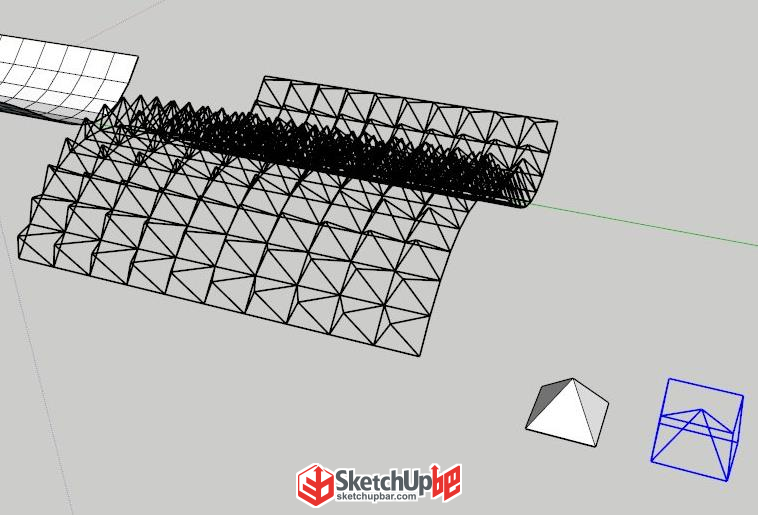

7、經過以上步驟，將得到如圖所示的線框結構。此時保持錐形朝上，方便后面連接頂點的操作，同樣可進入組件驗證頂點均在曲面的法線方向上。

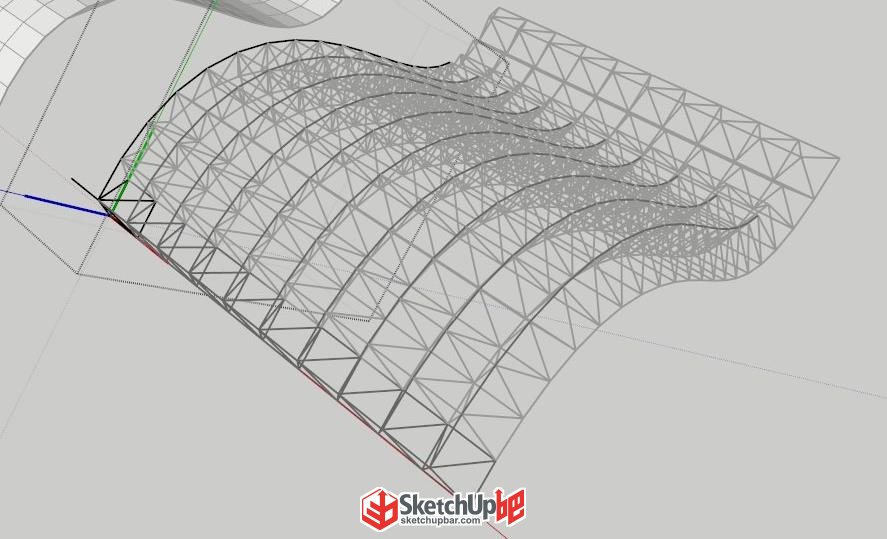

8、進入組件，連接橫向的頂點，連接一次即可將全部頂點橫向連接。

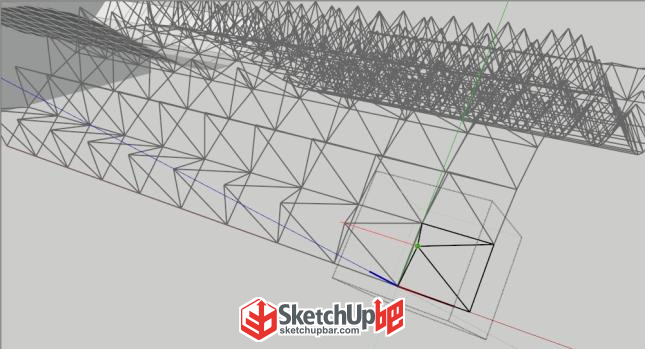

9、其中可能會有一列組件需要單獨處理，如果遇到可自行調整，如圖所示，橫向頂點連接完成。

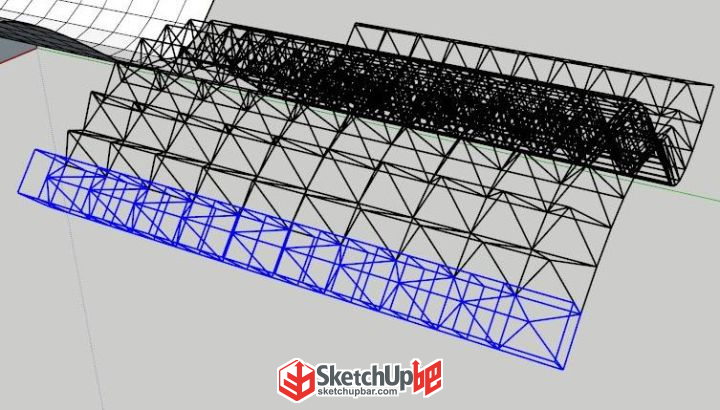

10、選中橫向的一列組件，右鍵點擊單獨處理

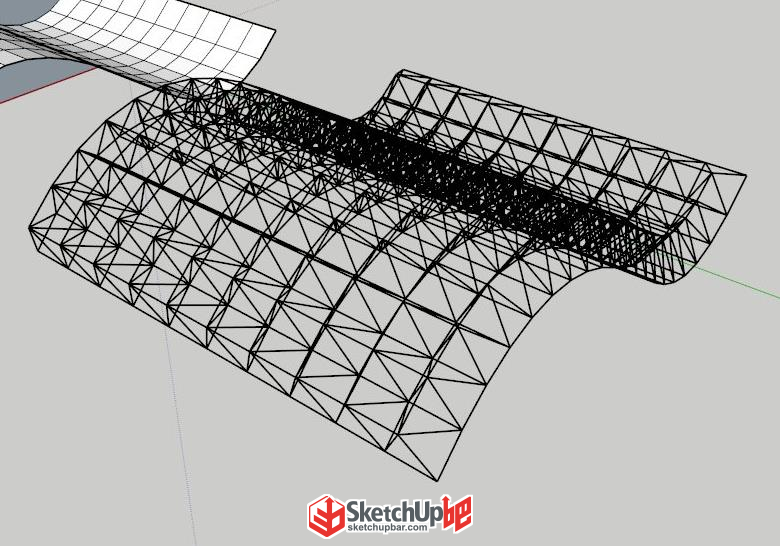

12、如圖所示，曲面桁架的框架大體完成。

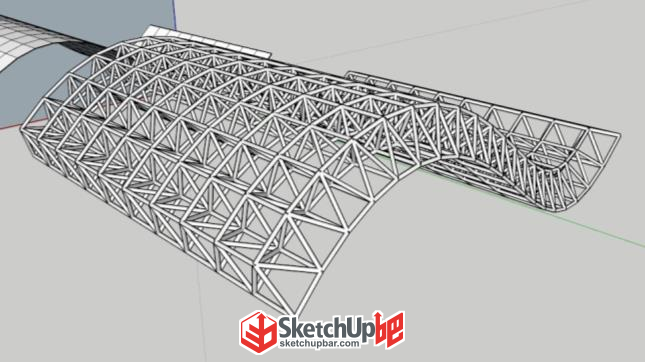

13、進入組件，全選線，使用 線轉圓柱（SUAPP編號148）命令，將所有線轉換成圓管，尺寸自定，到此處，曲面桁架的框架全部完成。

14、用縮放工工具鏡像桁架，將桁架方向翻轉，加上玻璃頂，標準曲面桁架完成。

小結：

用 形體彎曲（SUAPP編號118）或者 沙盒工具（SUAPP編號344）拉伸的做法，同樣能得到相同效果的曲面桁架，然而 形體彎曲 和 沙盒工具 對整個過程的可控性大大降低，并且無法確保頂點在曲面的法線方向上，制作出符合受力結構的曲面桁架。面轉組件命令解決了這一問題，同時利用組件的同一性快速完成多步重復操作，可謂是高效準確又快捷。
