上一篇專欄文章中講到了如何使用 SketchUp 制作古建歇山屋頂，但最后的成果中的瓦是用的貼圖，本期我再更加深入地來講一下筒瓦的建模方法。

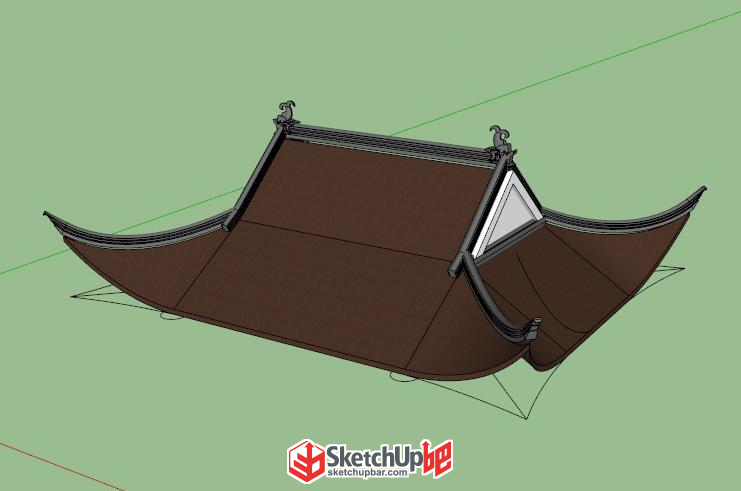

1、我們先打開上期教程的模型，刪除屋頂貼圖的瓦。

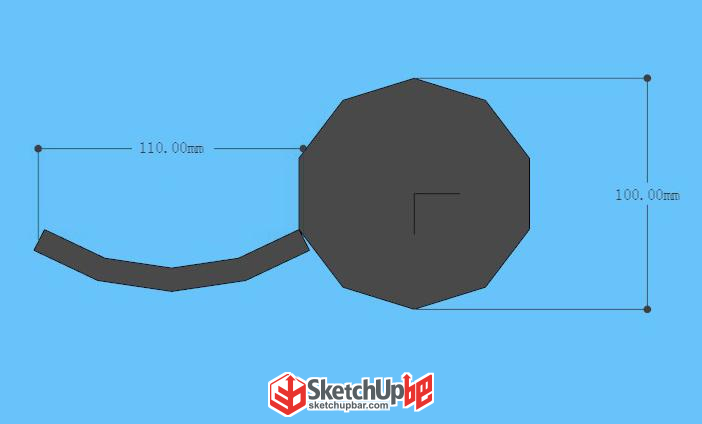

2、畫出筒瓦的截面，注意根據精度需求控制段數，無特殊要求請盡量少一些。圓的直徑為100mm，弧線兩端點連線長度稍大于100mm，然后分別做成組件。

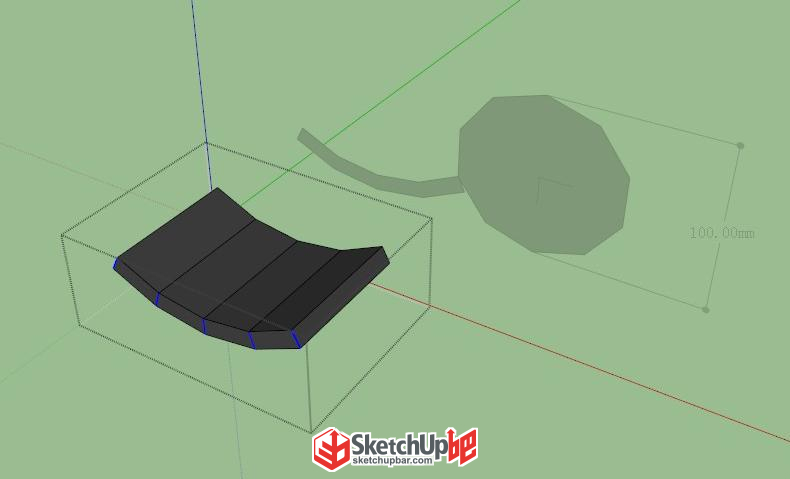

3、復制左邊的截面，并單獨做成一個組件，推拉出一定厚度，然后使用移動工具或 SUAPP插件庫中的 頂點編輯（SUAPP編號263）命令調整形狀，使其成為滴水的造型。

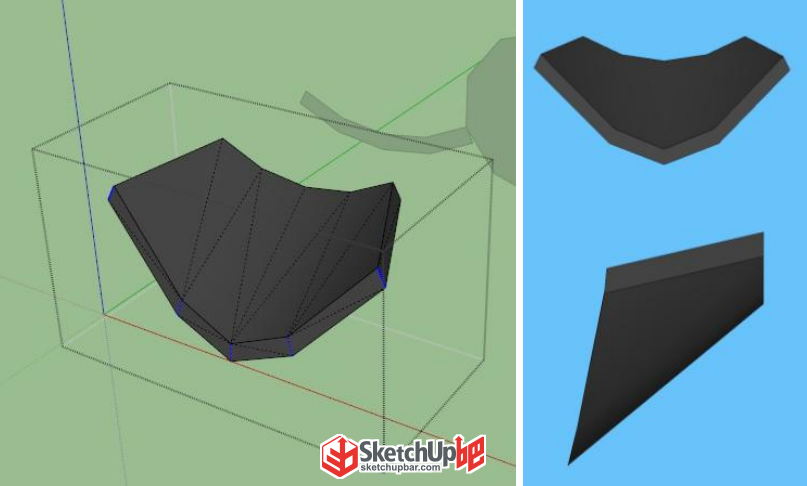

4、如右圖為調整完成的滴水造型。

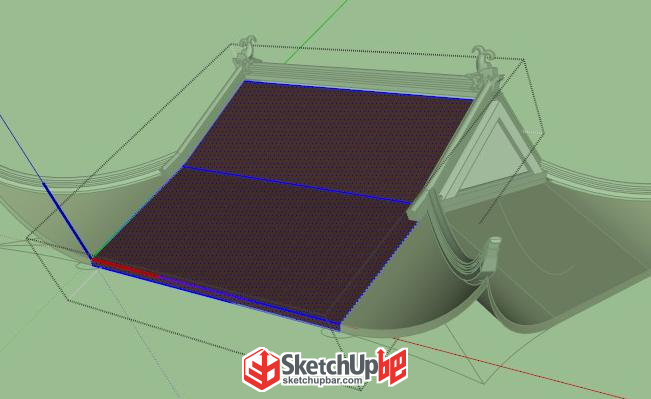

5、右鍵點擊屋頂組件，在右鍵菜單中選擇“更改軸”，修改屋頂組件坐標，讓藍色軸垂直于這個坡面，以方便后續鋪瓦。

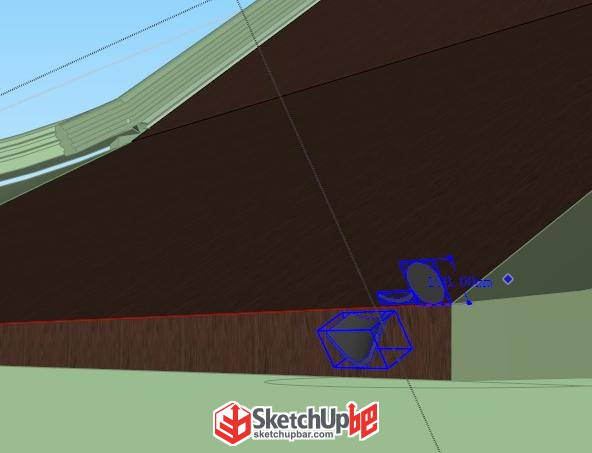

6、復制剛剛做好的截面和滴水，進入屋頂組件中，粘貼至如圖位置。

這時你會發現截面和滴水的方位和屋頂?shù)姆轿蛔詣?dòng)匹配，這就是修改坐標的好處。

注意：當組件或群組A復制到另一個組件或群組B里的時候，A的自身坐標把B的坐標當成原來A所在的世界坐標進行對齊。

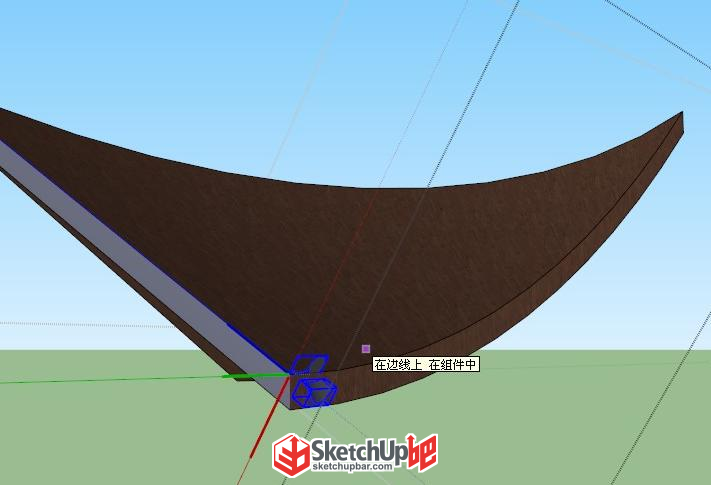

7、同樣修改翹腳組件的坐標，然后將截面和滴水粘貼到翹腳的組件里。

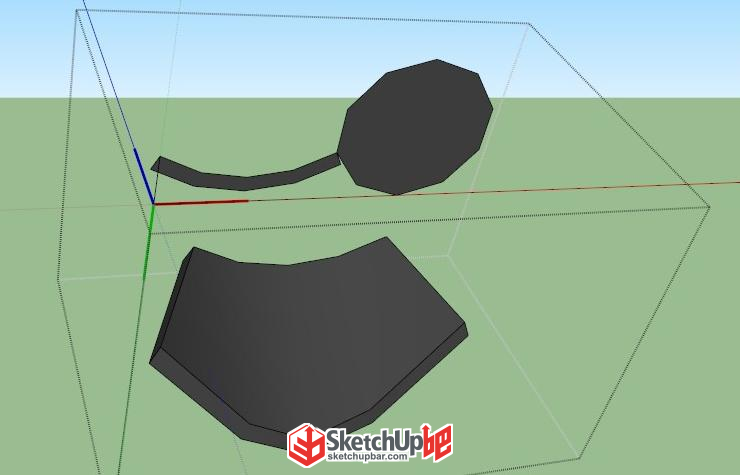

8、再將截面和滴水做成一個新的組件，同樣修改坐標，注意坐標方向和坐標原點的位置。

注意：可通過畫輔助線來重新定義坐標軸，因?yàn)橐M(jìn)行間距陣列，所以需要注意紅軸和藍軸方向。

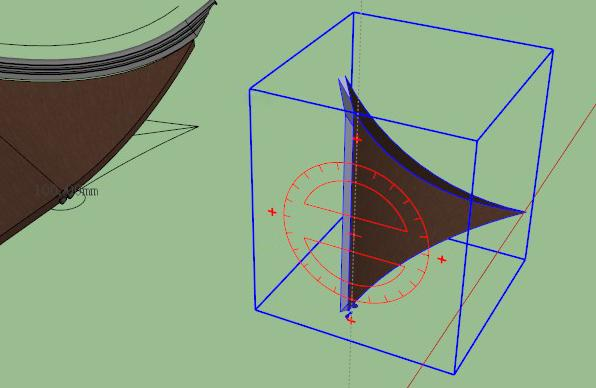

9、復制一個翹腳組件出來并且轉正，注意一定要是組件。

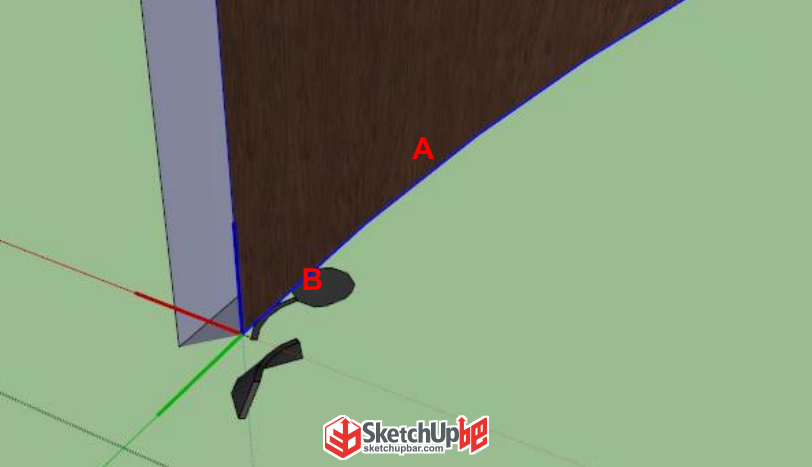

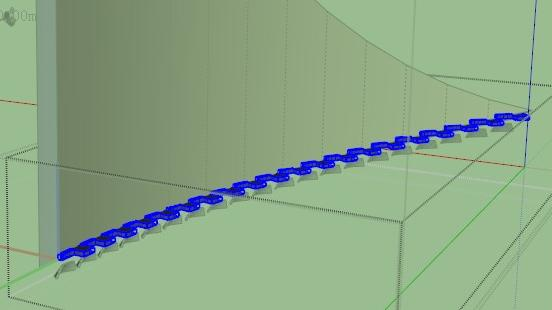

10、調出上一篇教程中所用到的弧線路徑。根據這個路徑，使用 間距陣列（SUAPP編號46）命令，選中路徑A，執行命令后設置200的間距，再選擇B，將截面和滴水所在的組件進行陣列。

11、將所有截面組件再做成一個組件，所有滴水組件也做成一個組件。將其中一個截面推拉出一定距離，以方便后續操作。由于截面是關聯的，所有截面都會跟著改變。

12、提出翹腳脊部的線用 拉線成面（SUAPP編號156） 命令向綠軸方向拉出一個面，并將其做成群組。

13、然后在綠軸上移動面保證面能蓋住下面所有的截面。

14、選擇圓形截面組件，向下移動30mm。

15、選擇全部的截面組件，執行 延組至頂（SUAPP編號244）命令。

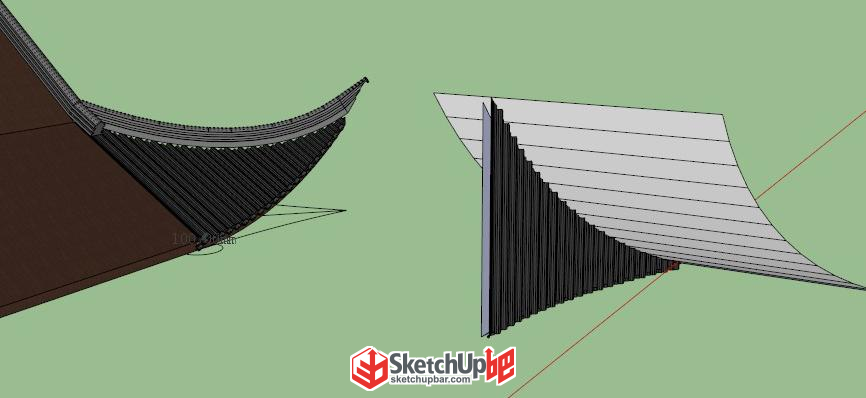

16、翹腳上的瓦已完成。這里發現由于翹腳組件是關聯的，屋頂上的翹腳組件上也已經跟著變化。

17、通過路徑跟隨和路徑陣列基礎方法鋪滿正面的瓦，這里不再詳細講解。

注意：如果筒瓦之間有縫隙，可用縮放工具縮放一下即可。

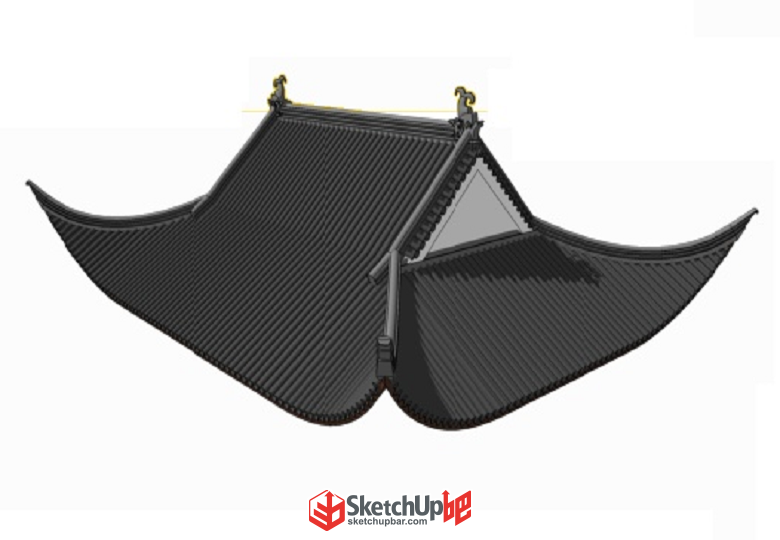

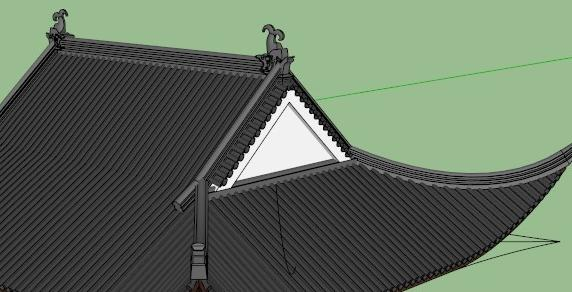

18、調整戧脊、垂脊和正脊的位置，補上小紅墻上的瓦，完成。

總結：

這種做法能很好的省去多余的面，達到實模瓦的造型。當然缺點也存在，翹腳上的瓦都是直的，但對于方案階段的精度要求也足夠了。

本教程主要講解的是組件的關聯性和組件坐標修改的重要性，通過修改坐標來拓展思維，減少后期操作的難度。同時，瓦的更多細節，大家可以嘗試去想想如何豐富。
