文：陳淯清

SketchUp吧ID：饑渴

歇山頂又稱九脊頂，為中國古建筑屋頂樣式之一，在規格上僅次于廡殿頂。共有一條正脊、四條垂脊、四條戧脊。前后兩坡為正坡，左右兩坡為半坡，半坡以上的三角形區域?yàn)樯交ā?br>本文將以此為示例，為吧友講解如何使用 SketchUp Pro 結合SUAPP 插件庫 中功能來制作中式歇山屋頂?shù)脑煨汀?/font>

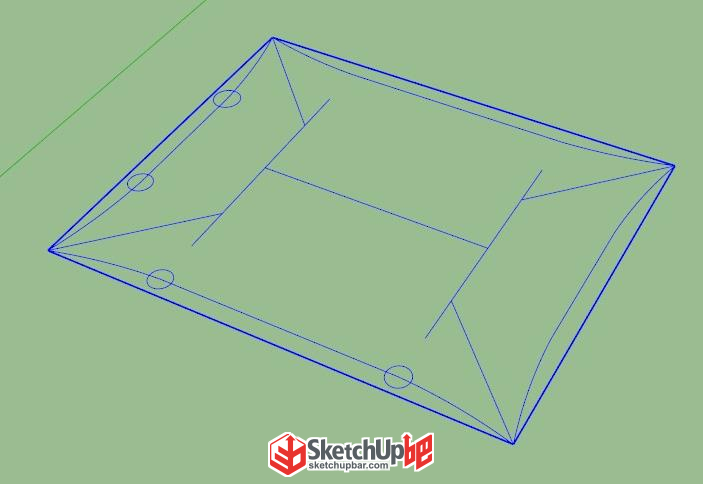

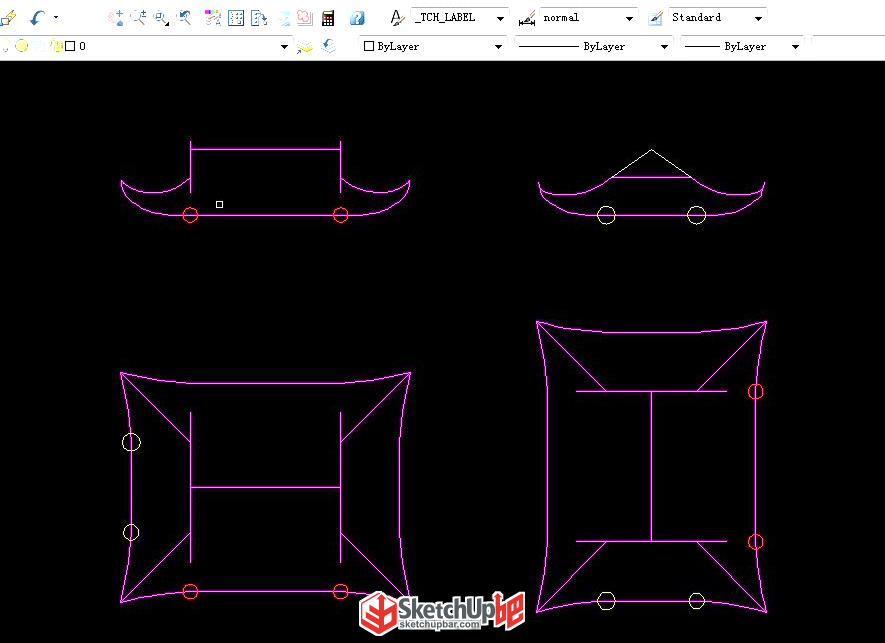

1、先在 AutoCAD 中繪出歇山屋頂?shù)钠矫鎴D和立面圖，然后導入 SketchUpPro。

2、這里主要教大家用怎么樣的思路去完成歇山屋頂?shù)穆N角的制作，具體參數根據不同的屋頂去調節。

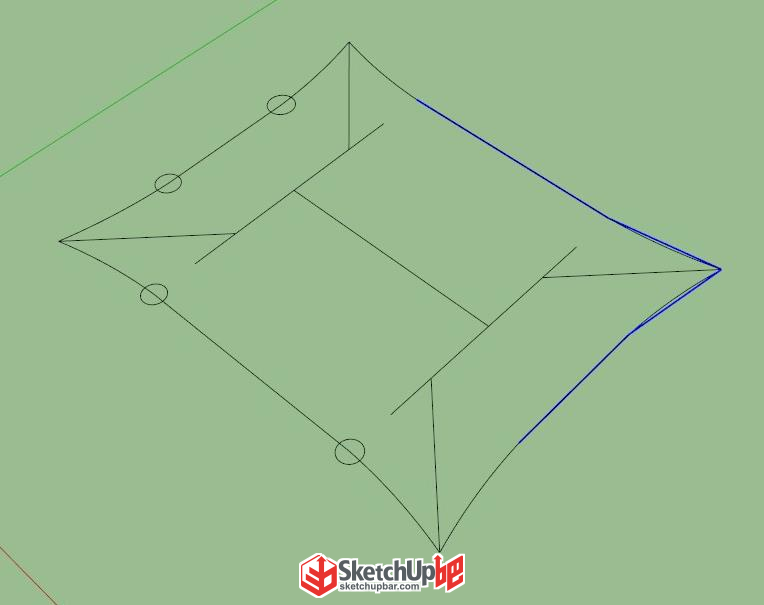

3、用直線描出一個角。

4、畫條輔助的直線，在Z軸方向移動到戧脊的高度。

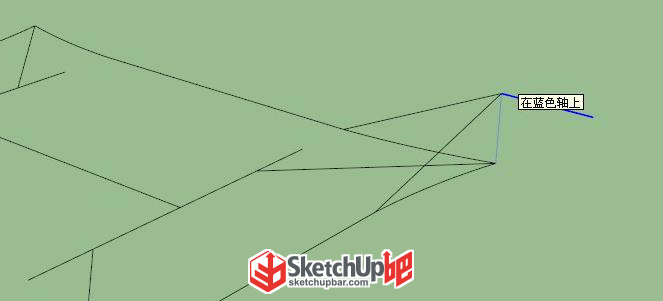

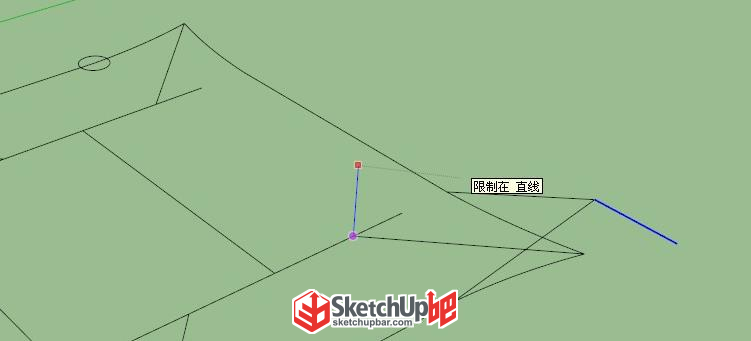

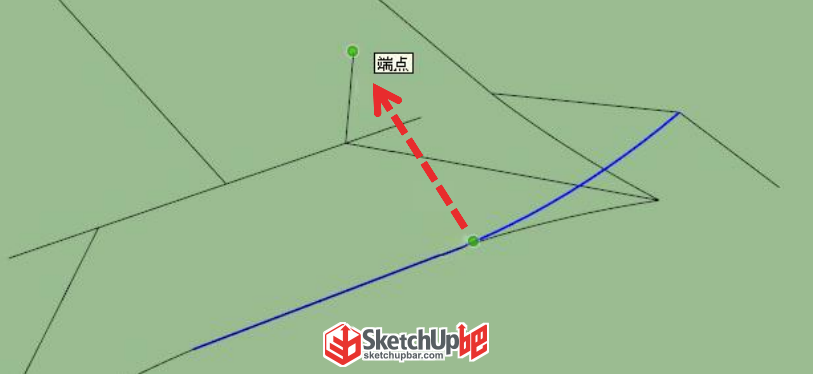

5、在垂脊和戧脊的交點處，沿Z軸方向繪制一條直線，高度為戧脊的高度。

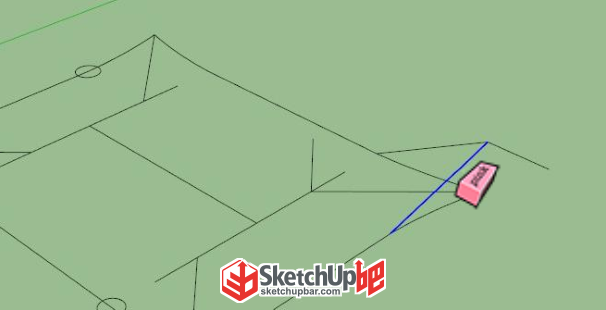

6、刪除角上一條邊線。

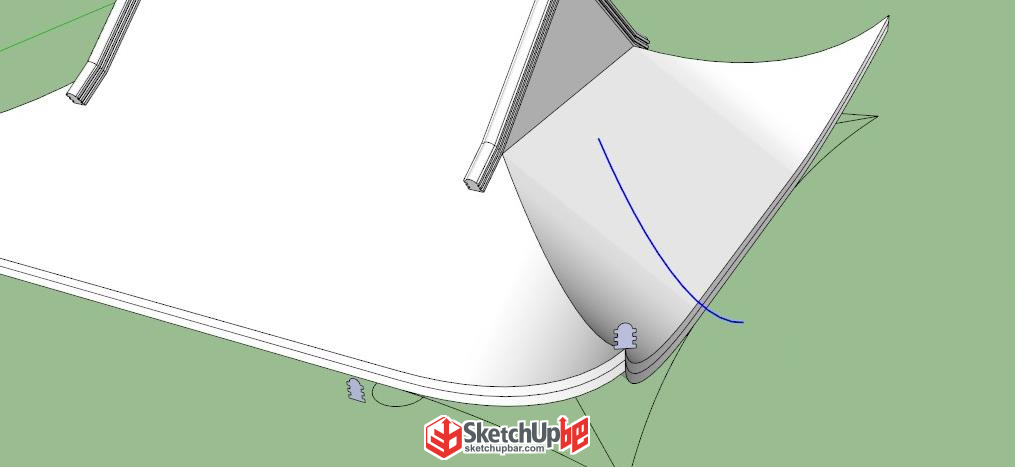

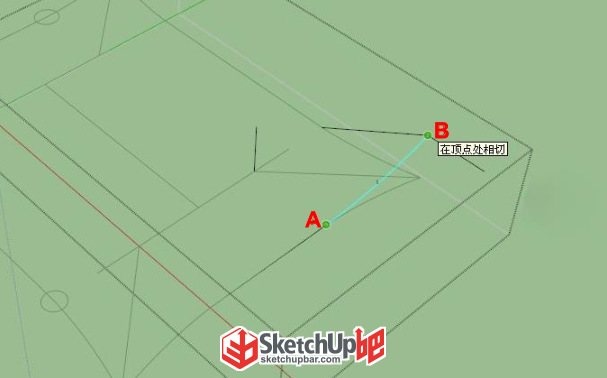

7、在AB兩點間繪制一條弧線，并于A點所在的直線相切。

8、選中弧線和與其相切的直線，使用 拉線成面（SUAPP編號156）命令，將其拉伸成面。

9、將弧線拉成面的部分做成組件。

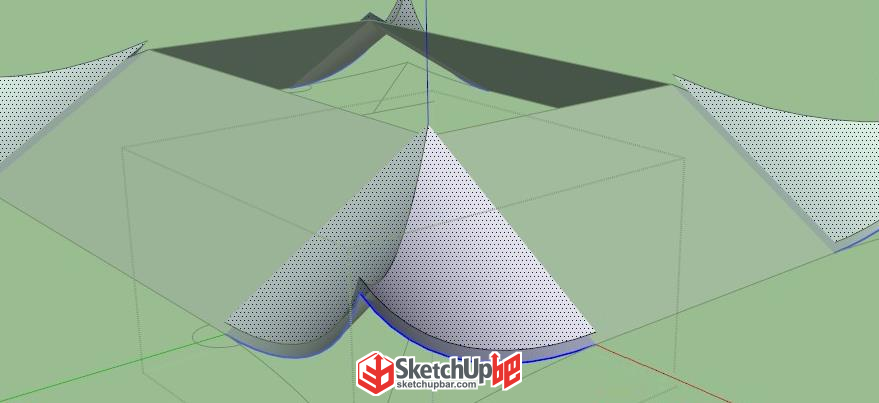

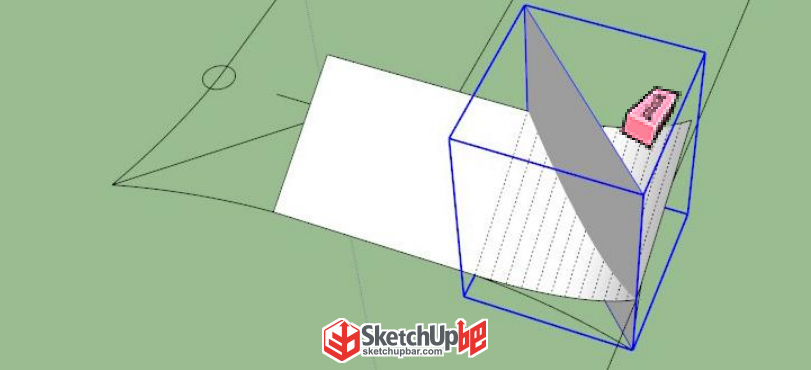

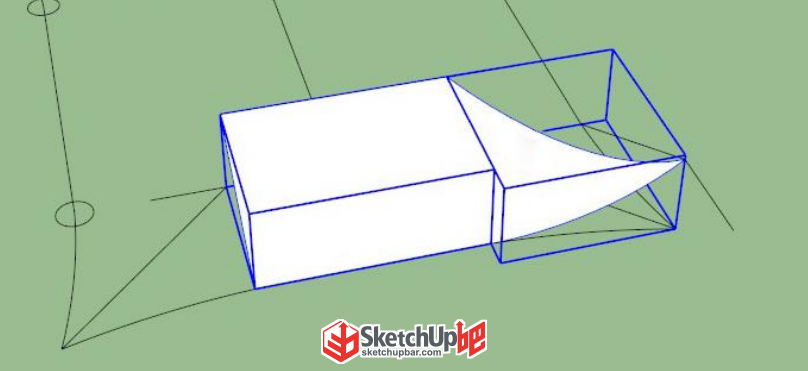

10、Z軸方向沿戧脊做一個面，選中這個面和剛才的組件進行模型交錯，然后修剪多余部分。

11、選中圖中所示組件，以戧脊為對稱軸使用 鏡像物體（SUAPP編號2）命令。

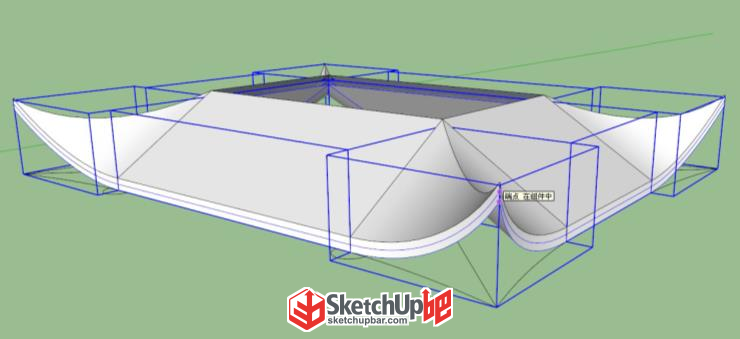

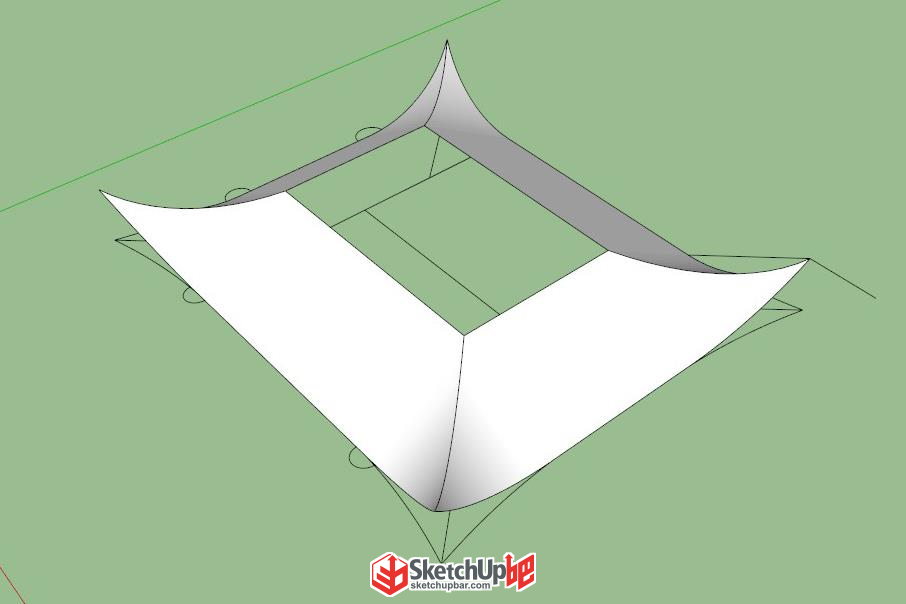

12、通過鏡像或移動縮放的手段補齊剩余的部分。

13、選中弧面，向上復制一個面（按住 Ctrl 鍵的同時向上移動），然后再使用 拉線成面 命令封上檐口的面。

14、同樣的方法處理周邊。

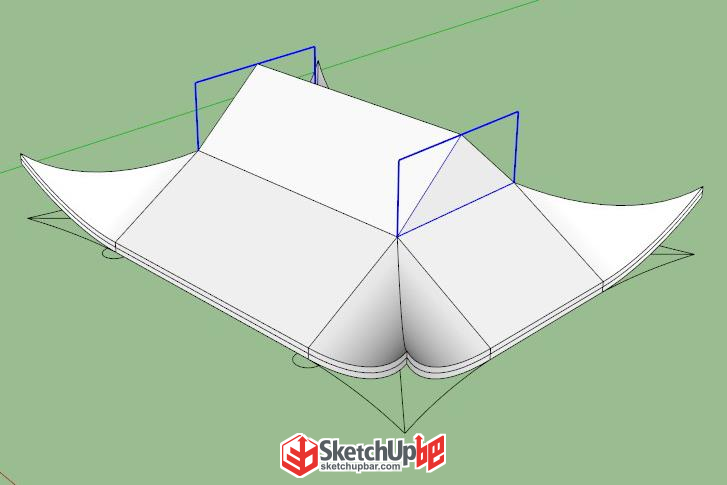

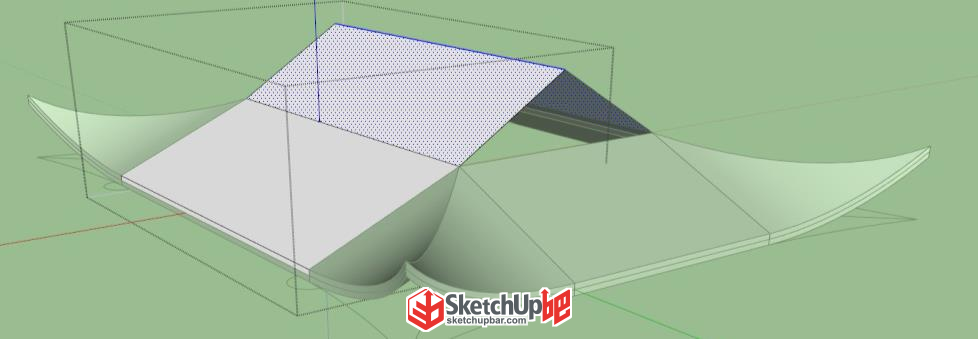

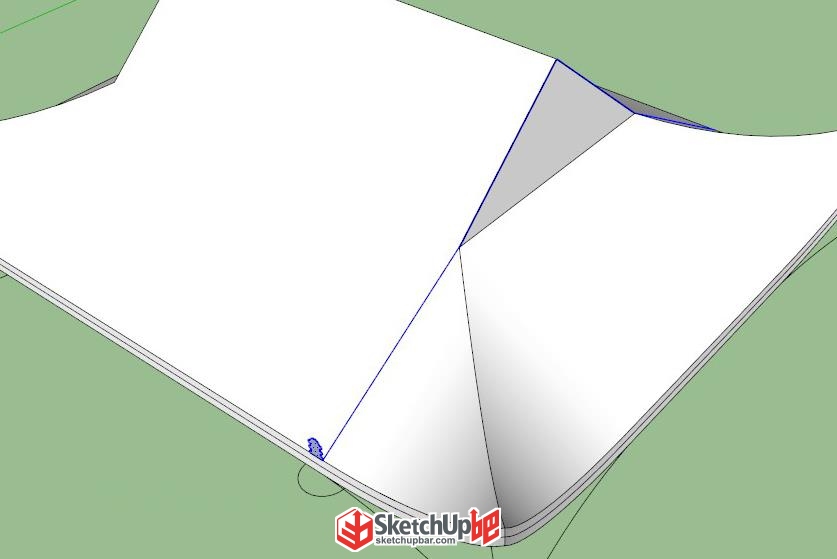

15、選中所有，向上復制一個，并且單獨處理。

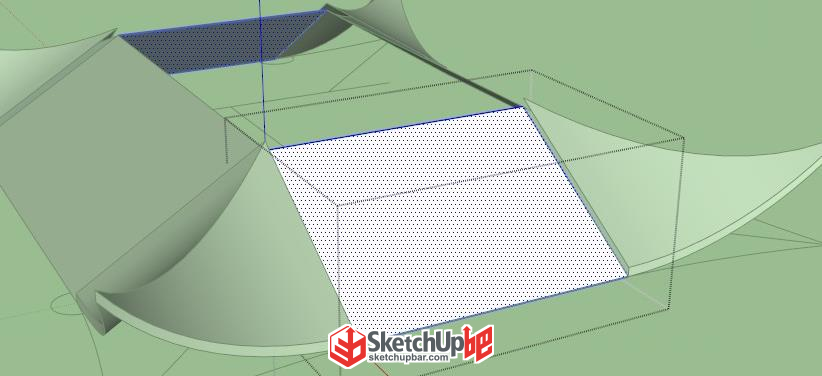

16、畫出一個面并調整高度。

17、用三角形組件封住側面。

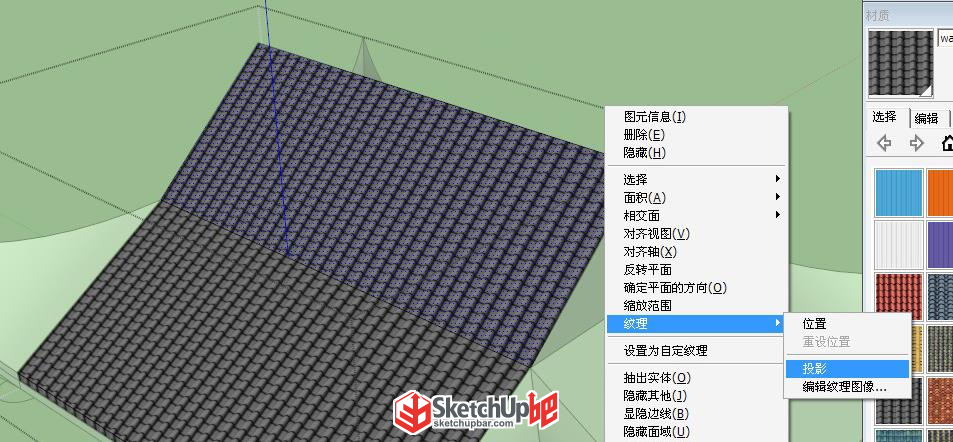

18、進入到組件內，賦給正坡一個瓦的材質，然后將材質調整為投影貼圖，吸取投影貼圖繼續賦予其他坡面。

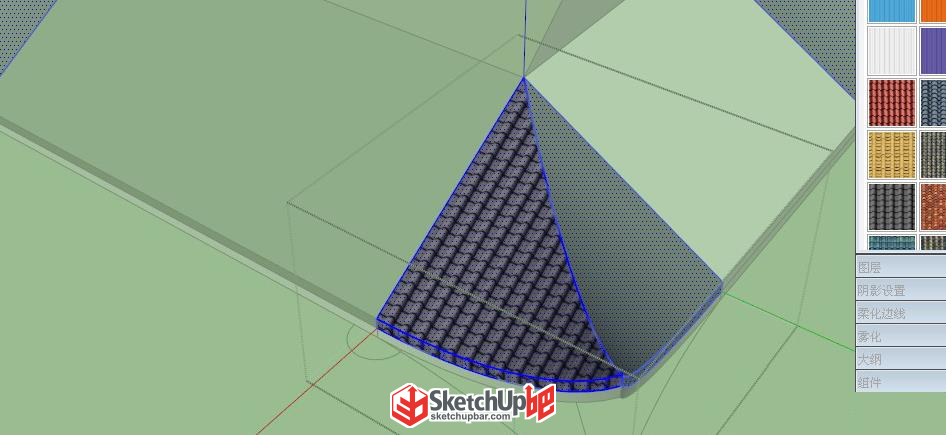

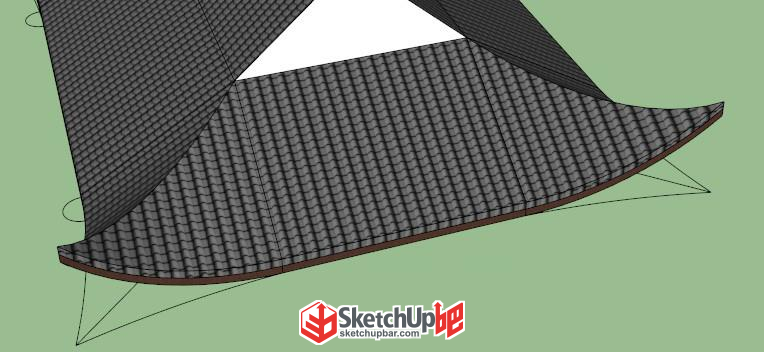

19、同樣在翹腳的曲面部分也賦上瓦的材質。

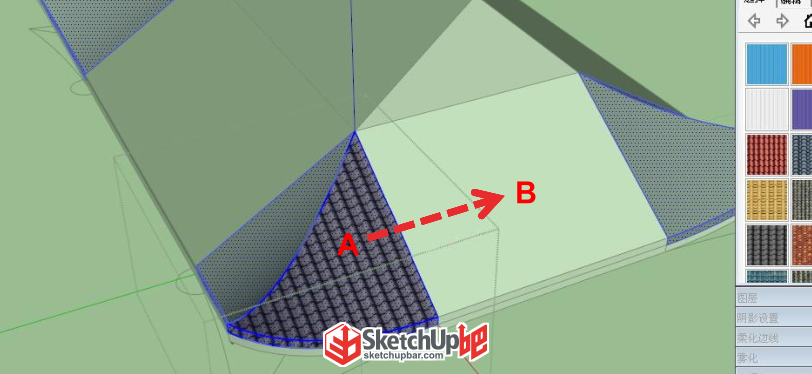

20、通過組件的關聯性質進入另一邊的翹角組件，吸取A部分的投影材質賦予到B坡面上。

21、將檐口部分賦上木紋的材質。

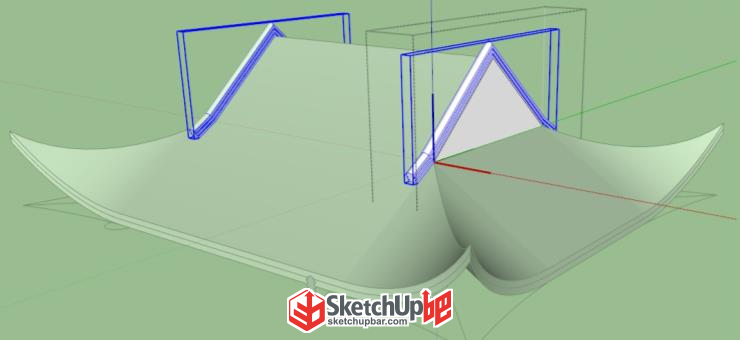

22、畫一個垂脊的路徑和截面，進行路徑跟隨。

23、做成組件或群組，放到剛才的三角形組件內。

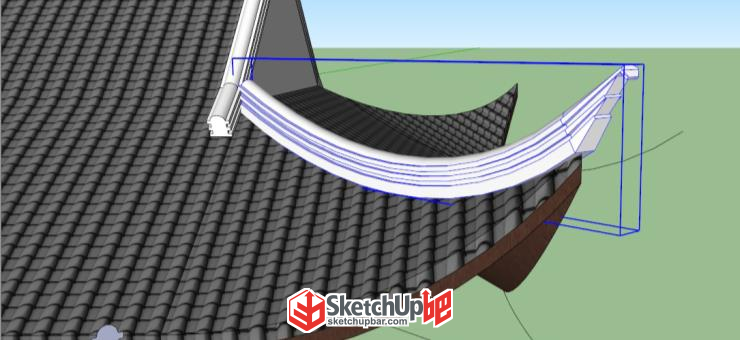

24、同樣的方式，提取出戧脊的路徑，截面旋轉45°，路徑跟隨做出戧脊。

25、路徑跟隨后，尖端部分通過推拉縮放移動等方式做出來。

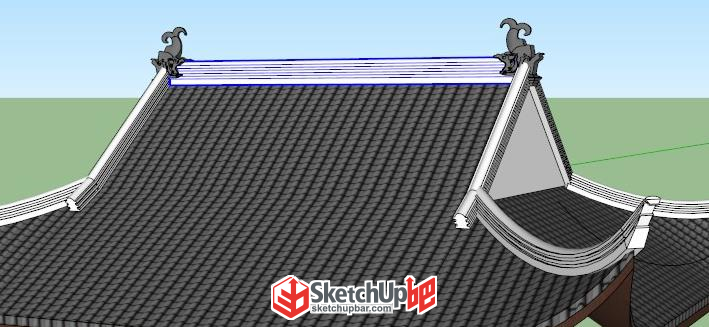

26、畫出正脊，擺上吻獸。

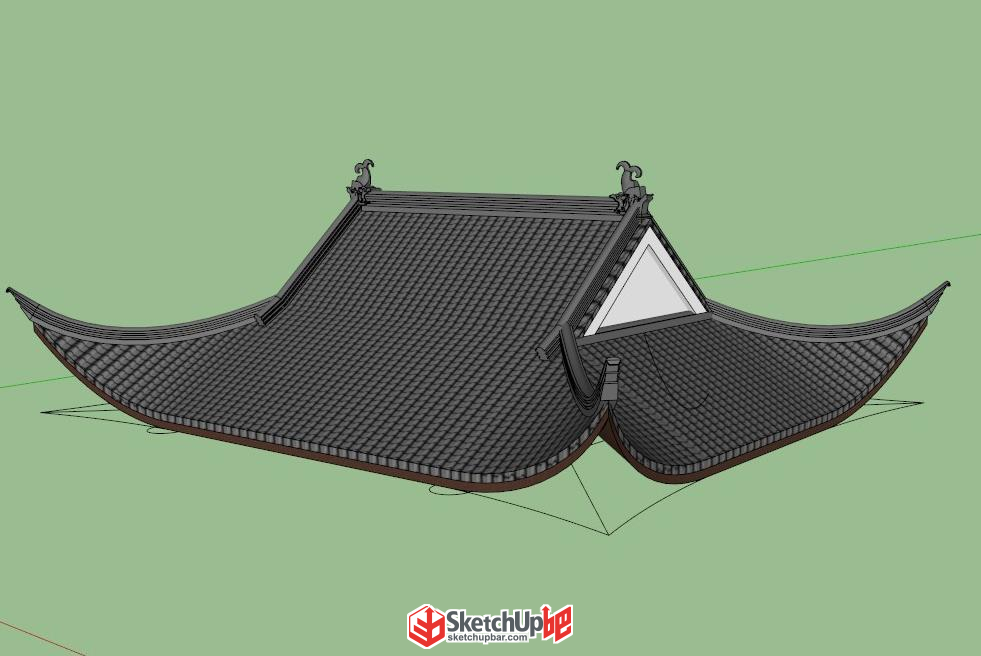

27、山花上補上一些細節，一個貼圖的古建歇山屋頂就做好了。
