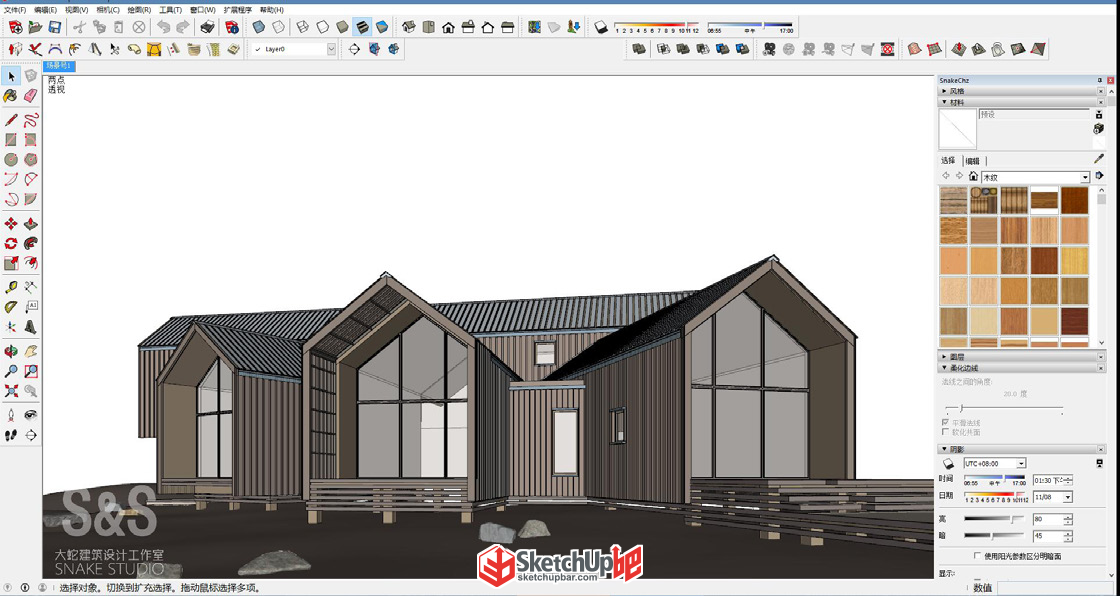

SketchUp吧ID：snake_chz 教程內容： 使用軟件： SketchUp 2016，Artlantis 6，Photoshop cc 2015 1、確定 SketchUp 模型 首先我們來看本案例的 SketchUp 模型，因?yàn)闀r(shí)間關系，僅參照原建筑平立面建立了外形。選擇合適的角度表現立面，主要表現立面的各個構件都做了倒角，這樣在渲染的時候細節會更多、更真實。

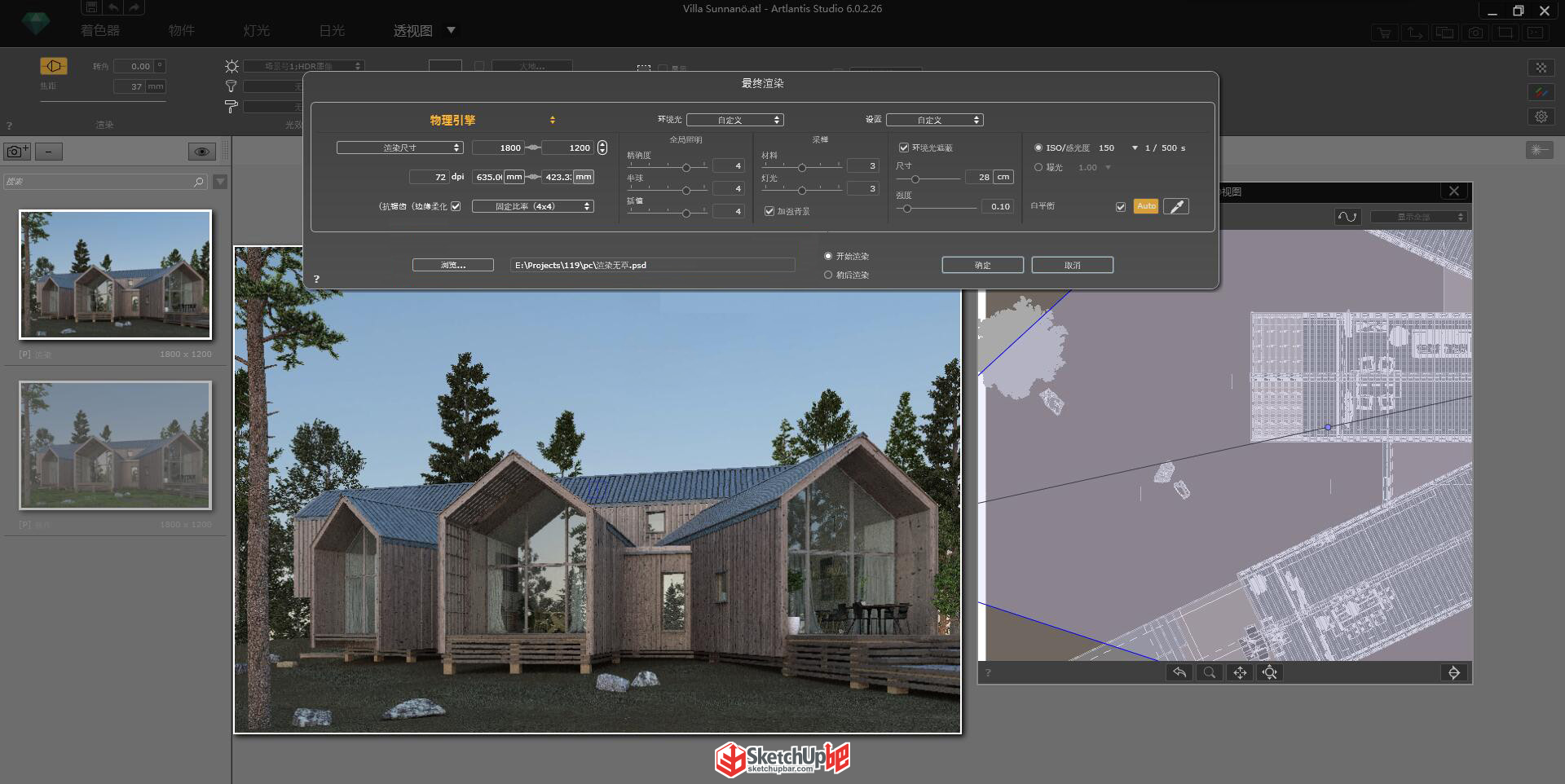

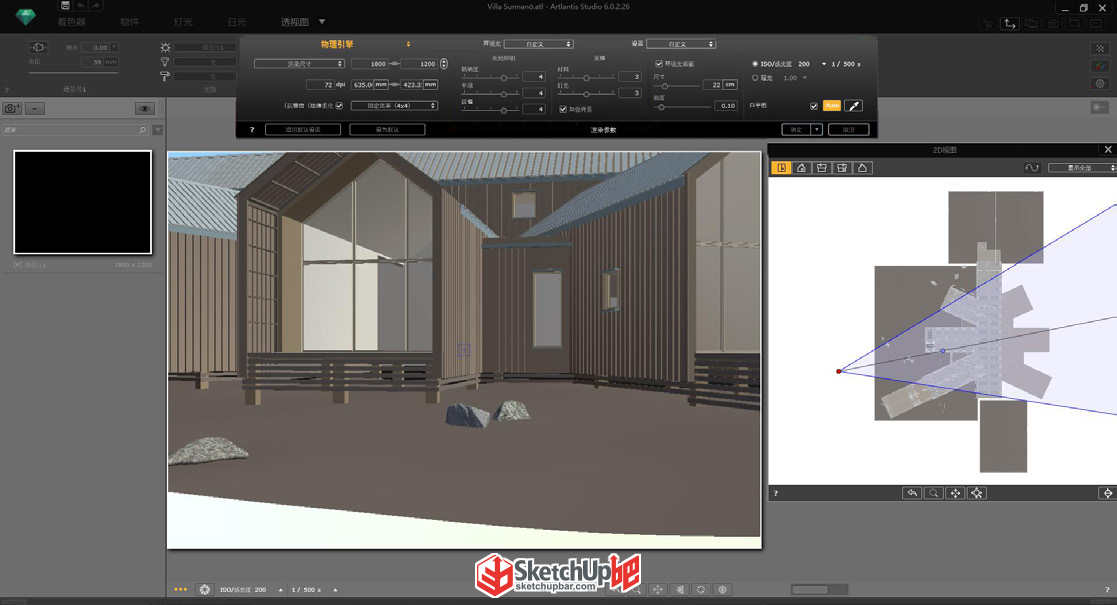

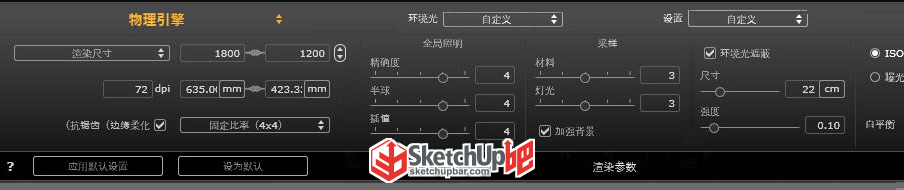

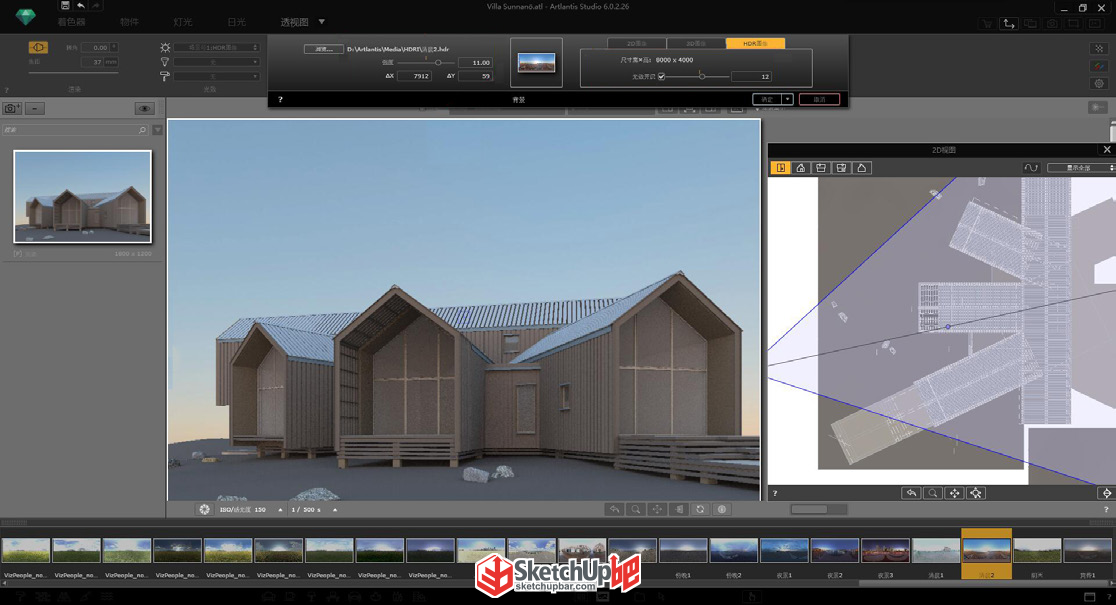

2、Artlantis 打開模型文件設置參 導出模型為 atl 格式在 Artlantis 中打開，首先設置最后出圖的基本參數，如下圖使用 1800X1200 尺寸，整體渲染質量參數為 44433（質量與速度較為均衡的設置），勾選上環境光遮蔽（AO），并設置其軟陰影范圍為22cm，勾選上自動白平衡。這一系列參數的設置根據具體需要可隨意更改，尺寸越大渲染越慢，清晰度和質量越高，光影反射越細致。

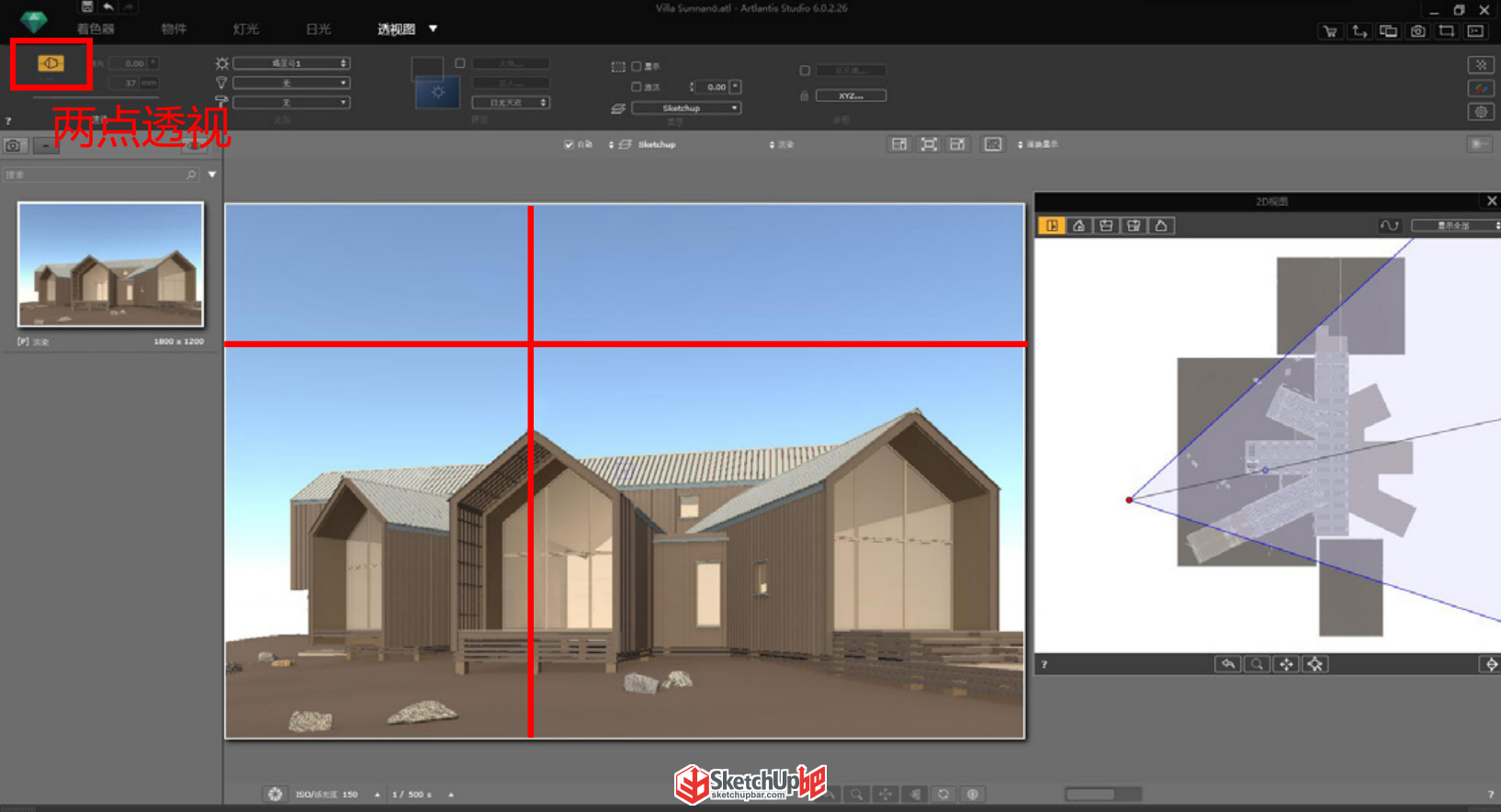

3、下面進行非常重要的一步：構圖 參照原建筑方案中攝影作品，建筑中間坡屋頂房間處于圖面黃金分割位置，可以通過 2D 視圖操作紅點調整相機位置，也可以在預覽視圖內直接使用鼠標導航操作。 另外在相機面板的左上方可以激活兩點透視，這基本上是建筑外景人視的必選。

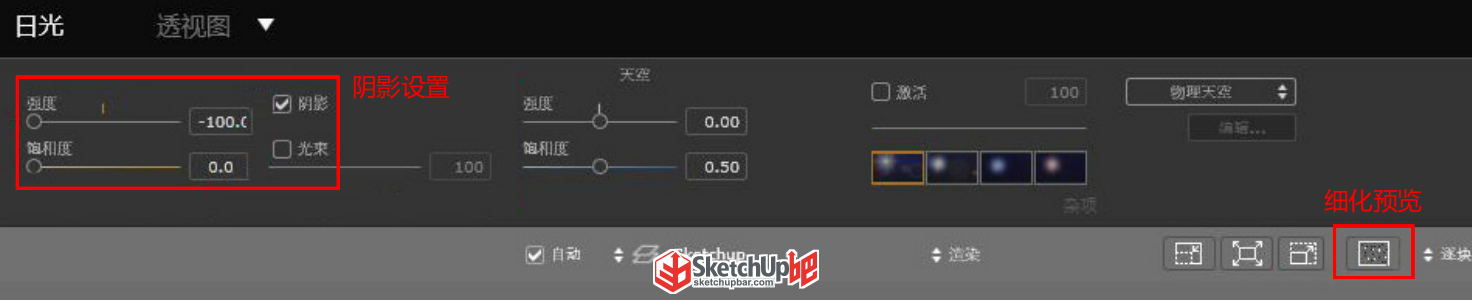

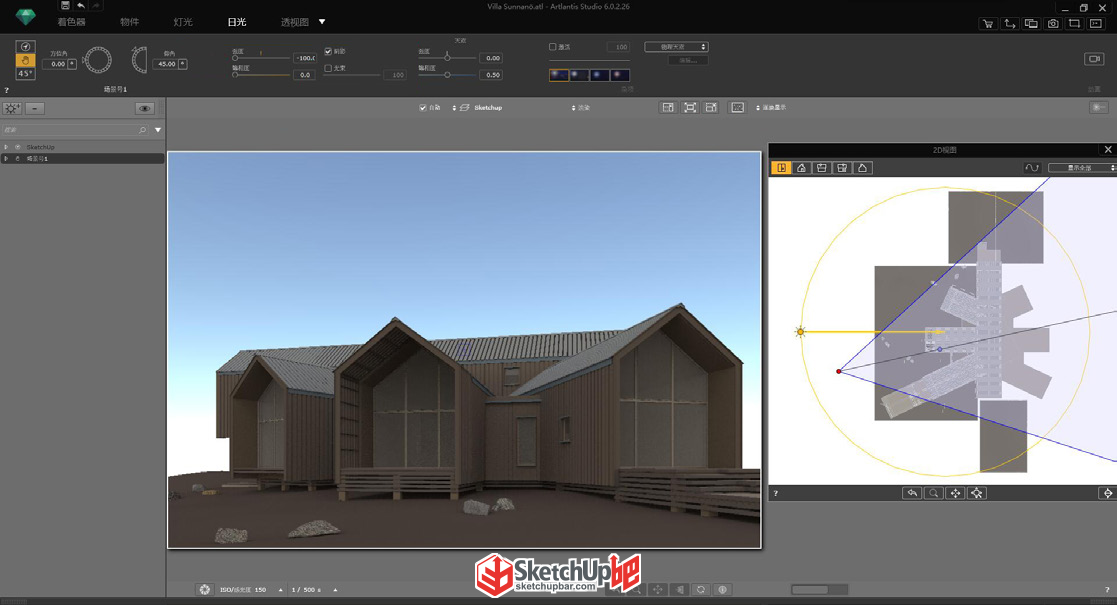

4、確定整體布光 ①純天光。切換到陽光面板開啟陰影，并將陽光的強度和飽和度調整為最低，這樣可得到柔和的軟陰影整體光環境。這種軟陰影更加柔和，可以表現半夜景、陰天、清晨等特殊的光環境。當你需要得到接近最終渲染的效果時，點擊預覽視窗的右上方的細化預覽，待刷新完畢即可得到比自動刷新更加準確的預覽。

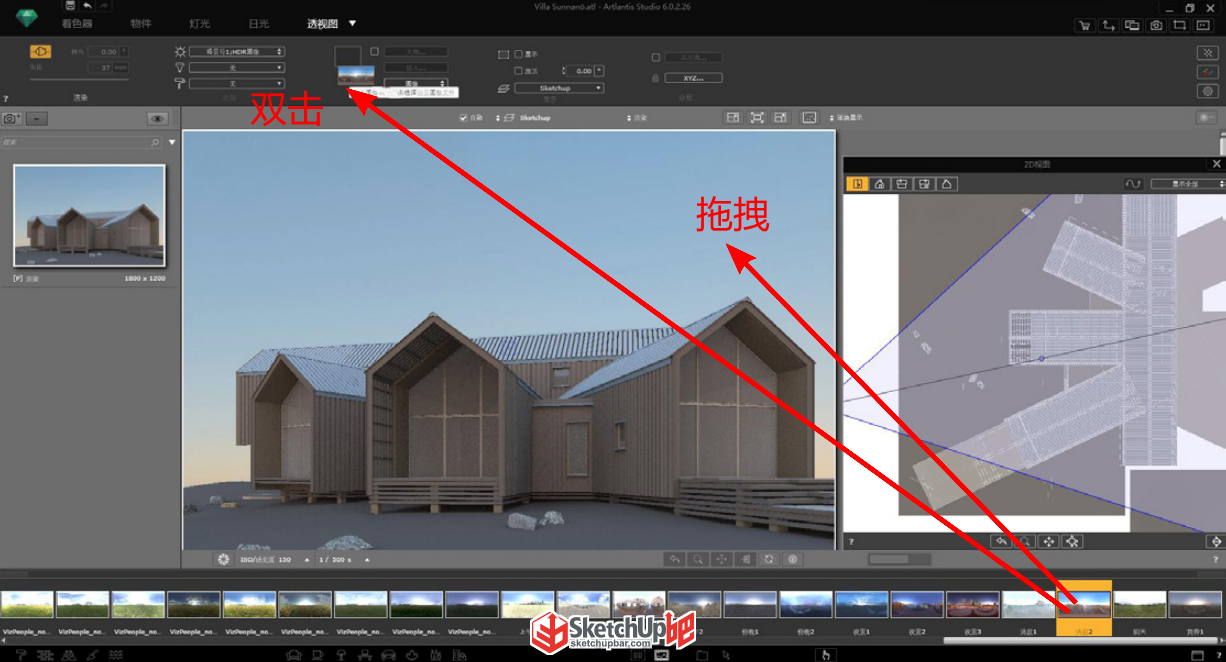

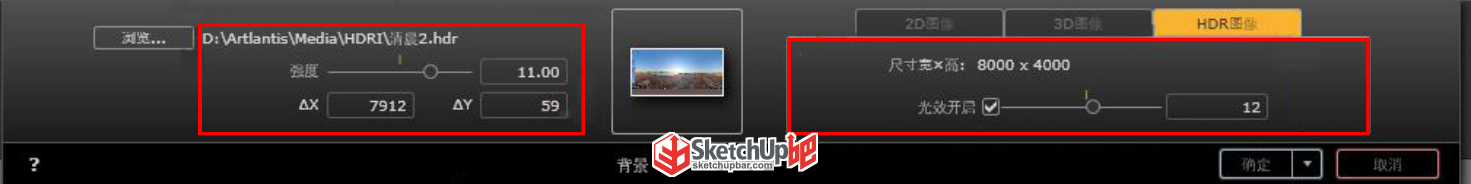

②還可以使用 HDRI。將 HDR 圖片拖拽至背景窗格或預覽視圖，背景部分即可使用HDR 圖片。雙擊背景窗格可以打開 HDRI光照編輯。HDRI 光照與天光不可同時存在，只能二選一，在開啟 HDRI 光照的同時原來的天光也就自然失效了。  在彈出的窗口中可以調整 HDR 圖片的位置，圖片亮度。在右側還可以啟用 HDRI 光照，通過調 HDRI 光照的強度來調節整體照明的亮度。與天光不同的是 HDRI 擁有不均勻和不同顏色的環境光。

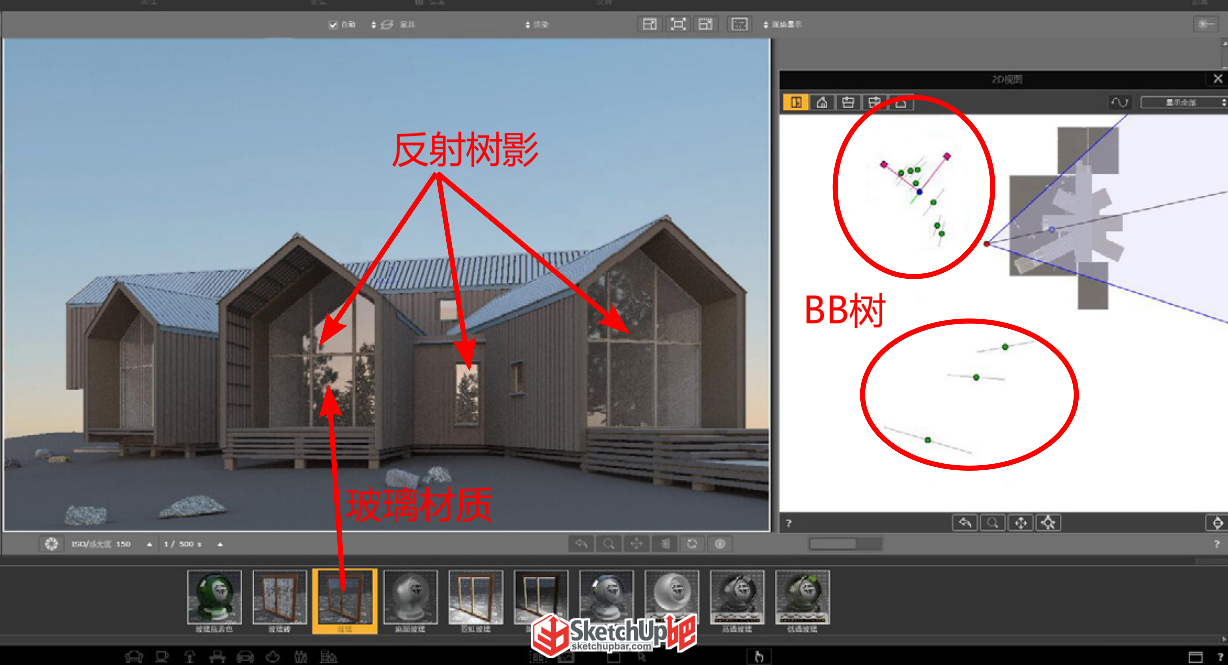

5、選擇玻璃材質并觀察反射 在基礎材質中選擇玻璃材質，拖拽至建筑玻璃部分以便觀察反射，這里使用了 BB 樹（即面朝相機的 2D 植物）放置于相機后方來在玻璃上產生反射的樹影，可以用多棵BB 樹拼合出豐富的反射。因?yàn)橹恍枰?BB植物產生反射，所以可以看到只需要在2D視圖內布置數個物件即可產生遮擋環境。

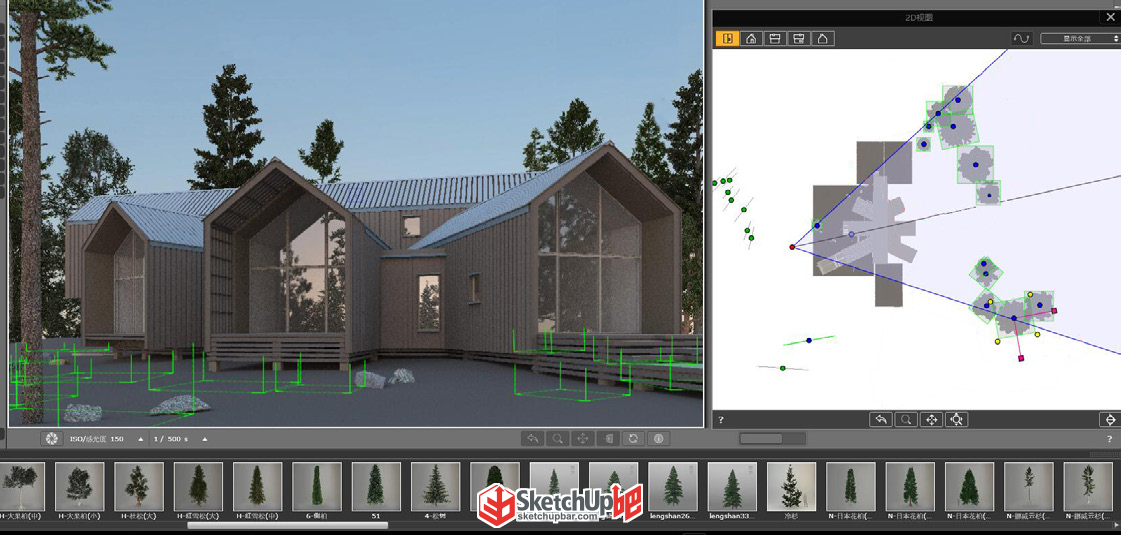

6、布置 3D 植物 3D 植物更加立體、真實，擁有更多細節，像類似的小場景布置上10棵左右的 3D 植物就夠了，主要分配在建筑周圍相機能看到的地方。植物物件一般都調好材質，只需要放進場景，不需要二次調節。

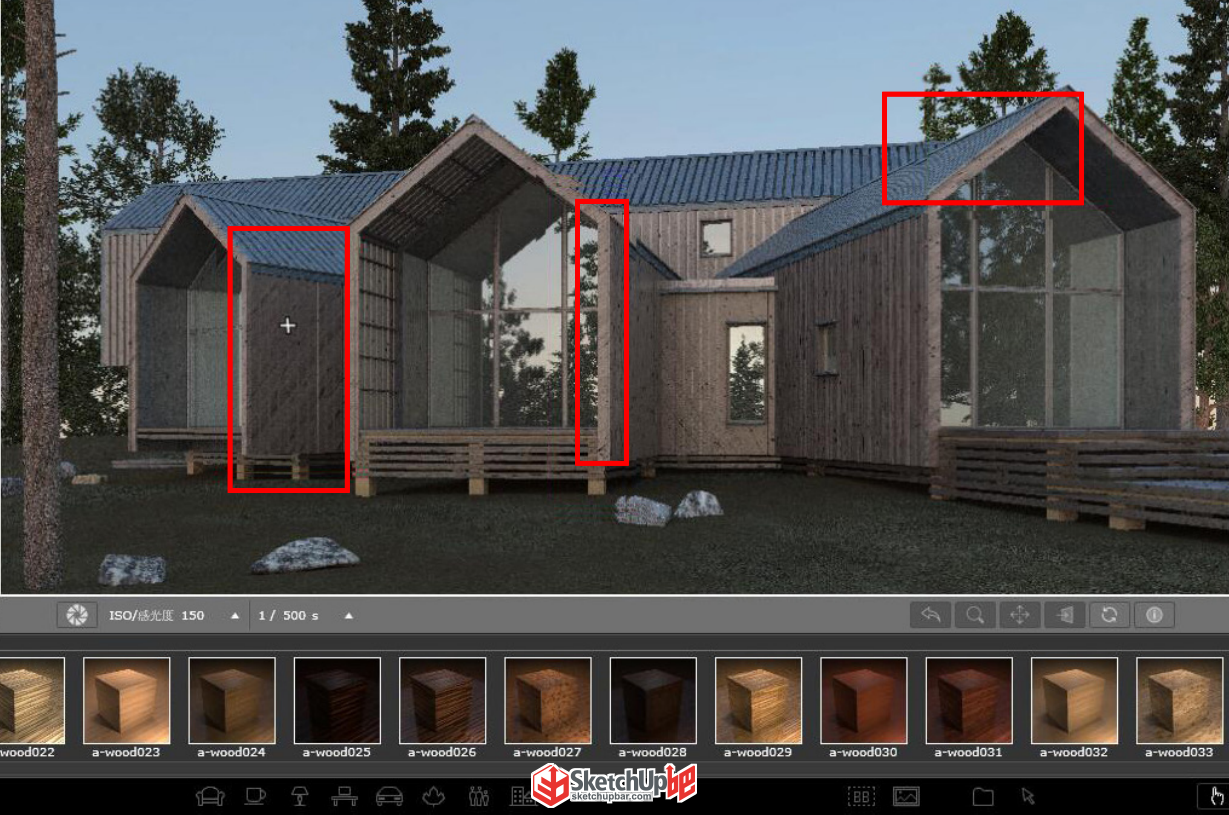

7、附著材質 同樣拖拽合適的材質至模型表面，先從大面積的材質開始賦予。我們會發現相同材質在場景中因?yàn)槠挛蓓敽投嘟嵌冉ㄖw量的存在，一些平面或者構建的貼圖紋理方向不正確，如果將他們調整正確，其他又會出錯，如圖中紅框部分。

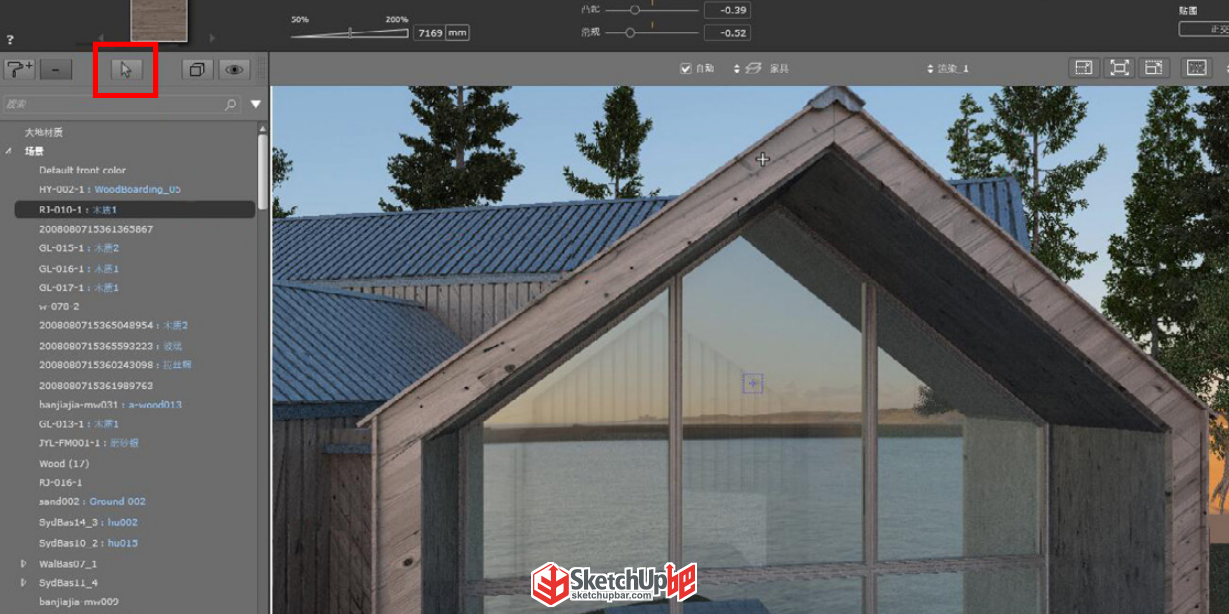

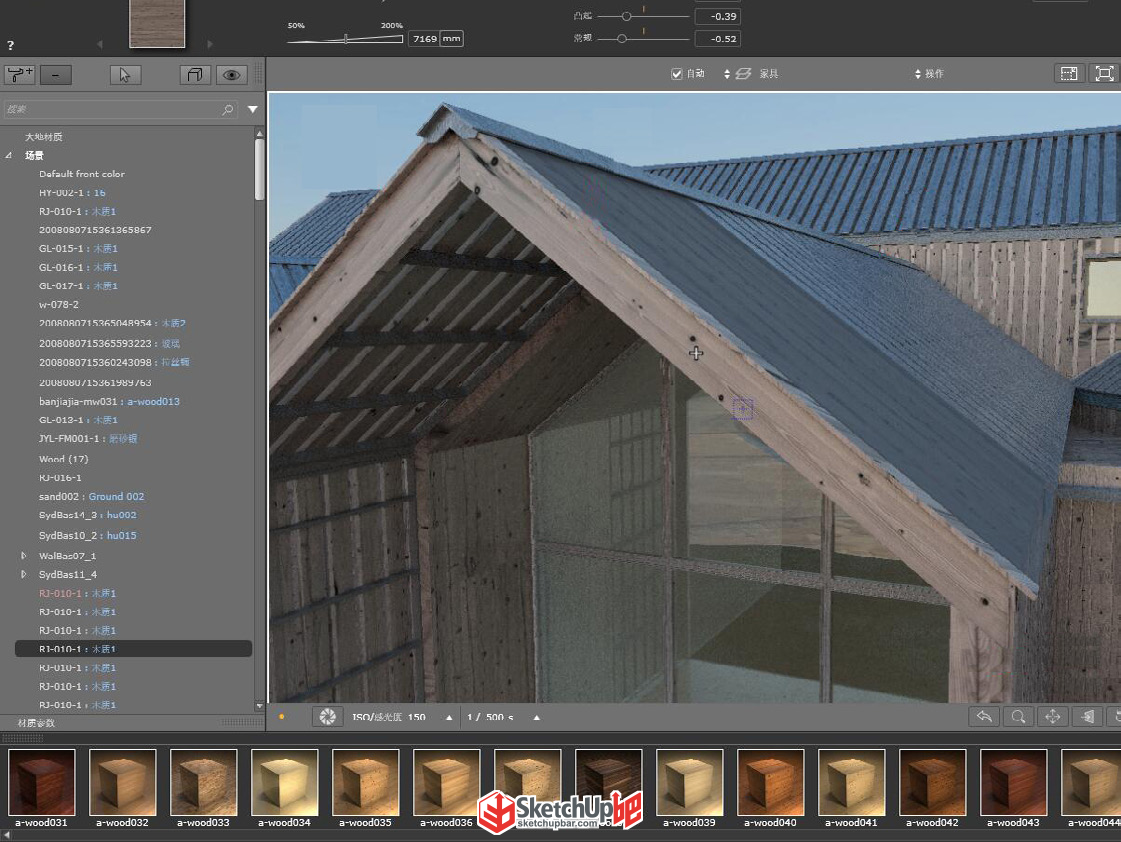

解決辦法： ①左側放大圖中可以看到人字山墻僅有左上紋理方向正確，其他構建紋理都沒有順著構建方向，這時候我們需要區分部分構建，來達到不同的 UV（當然模型自帶 UV最好，這里闡述的是無 UV 的情況），在材質列表上方有一個白色的箭頭，它可以用于區分材質，點擊一下它即會彈出窗口。

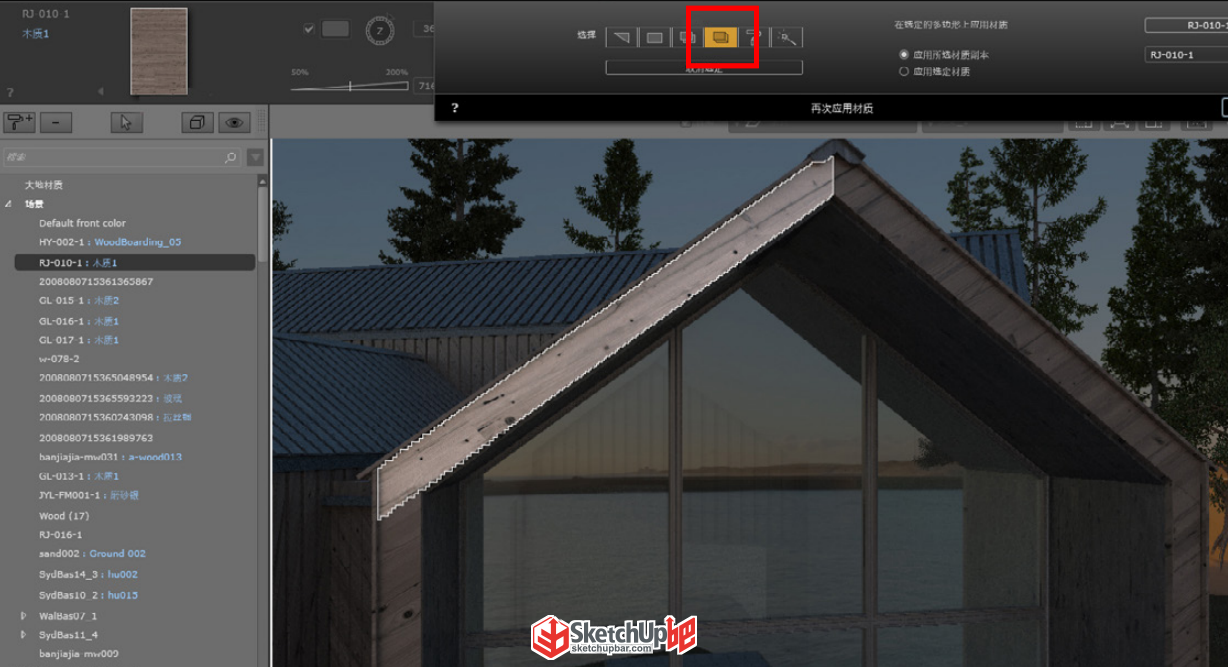

②在彈出的窗口我們可選擇多種區分模式，這里我們使用第四個物件（組件）區分，再在預覽圖中點擊一下需要更改紋理方向的構建，被選擇的部分會高亮顯示出來，點擊確定即可，我們依次將人字山墻的4個構建都區分出來。

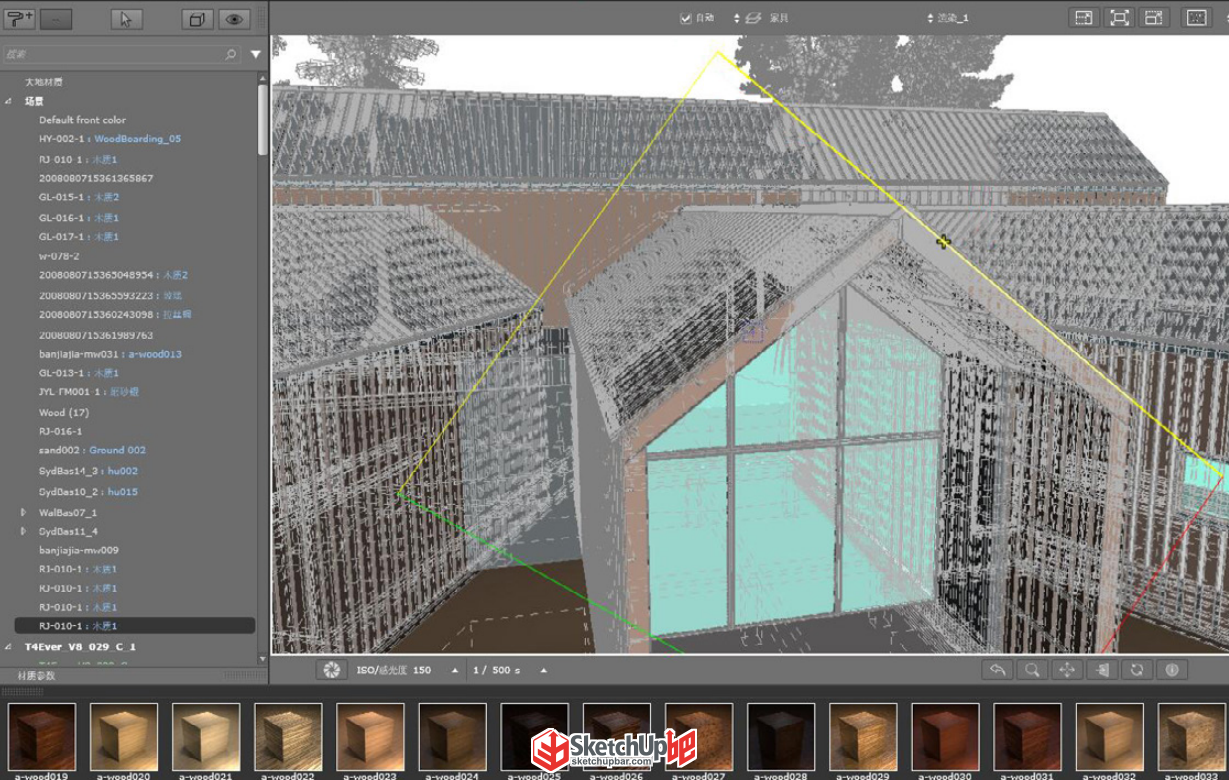

③點擊其中任何一個構建，按住并拖動鼠標，你可以看到預覽視圖中出現一個貼圖框，選擇任意一邊（黃色線、紅色線、綠色線）按住拖拽同時按住 Shift 貼圖即會自動吸附至最近的直線，實現快速貼圖對齊。
④依次將不同構建的貼圖都進行上述操作快速對齊，這樣我們就可以得到相同材質的不同 UV 了。當然如果你覺得上述操作略復雜，你也可以在模型中將這些紋理方向貼好，在 Artlantis 里直接使用 UV 貼圖，讀取貼圖坐標信息，每一個構建也都會正確貼圖。
再來講一個玻璃材質的小技巧，認真觀察你會發現，除了超白玻璃，生活中大部分玻璃都會成微微的藍綠色。同樣我們可以給予玻璃材質一點點藍綠色，讓玻璃感覺更真實。

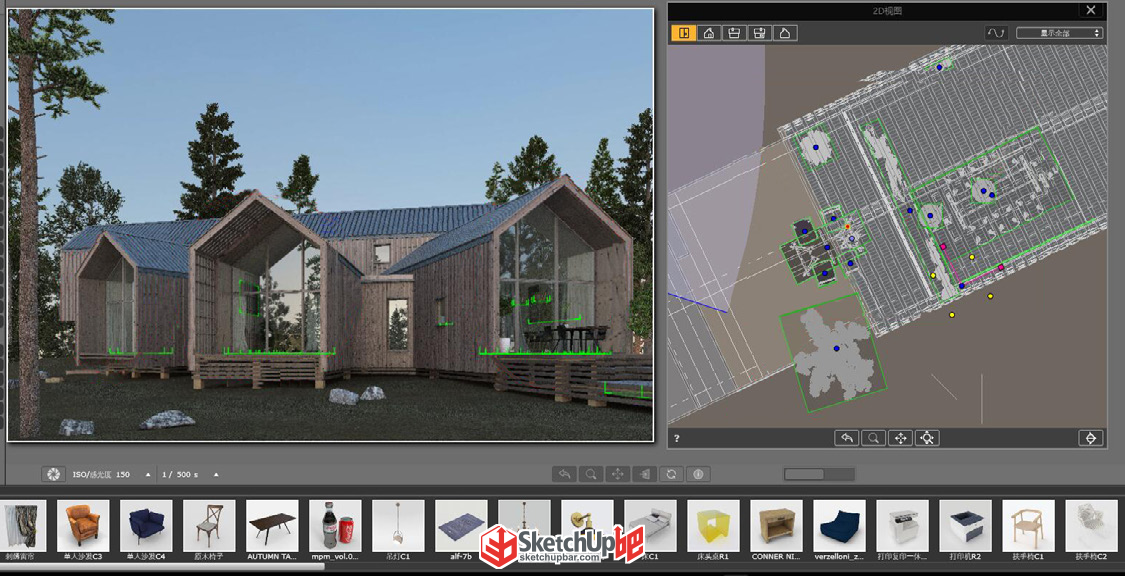

8、添加家具豐富場景

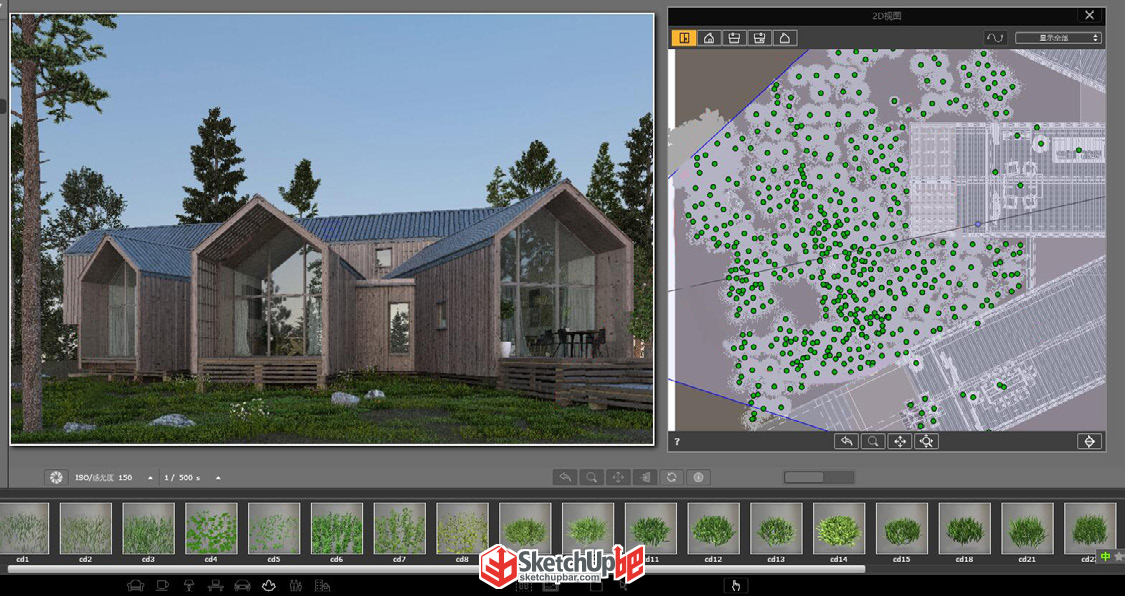

9、添加3D草地 可以在類似的小型場景中添加 3D 草地，復制即可，做到自然需要花費一定心思。如果電腦配置較低，建議 Photoshop 后期制作草地

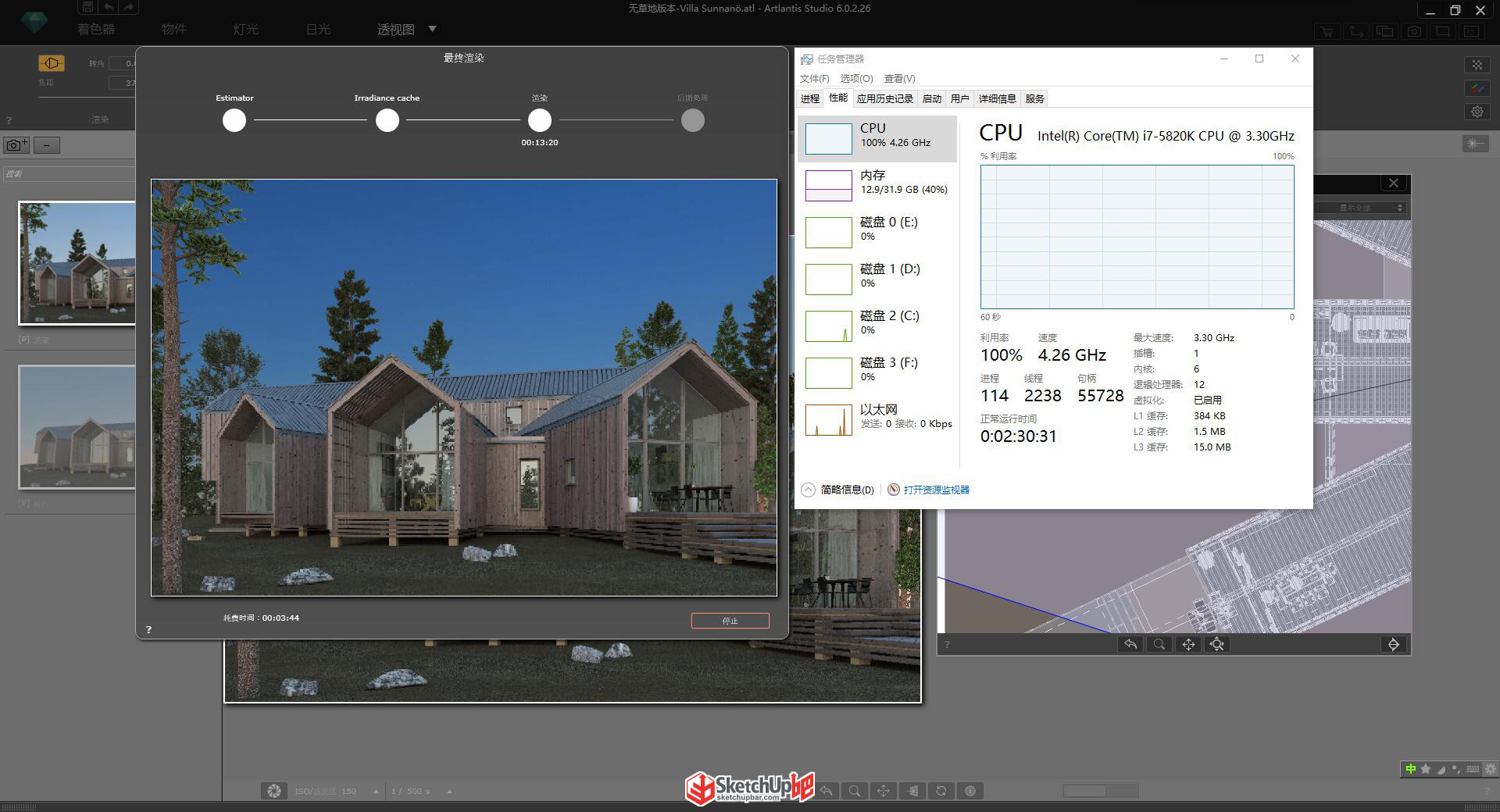

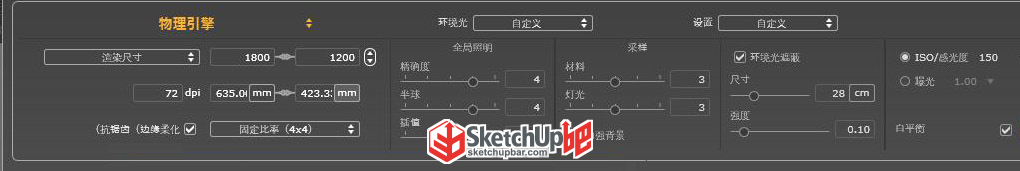

10、渲染場景 豐富完場景我們就可以開始渲染了，渲染輸出選擇 psd 格式以方便后期，源文件中有兩個相機，一個是無草地的，另一個是有草地的，可根據自身情況挑選合適的處理方式。（該源文件在 i7 5820k @4.26GHz 渲染總時長約21分鐘，供大家參考。）
在渲染過程中可能會出現背景預覽顏色變重的情況，這個可以不予理會，渲染完成后自動修復。

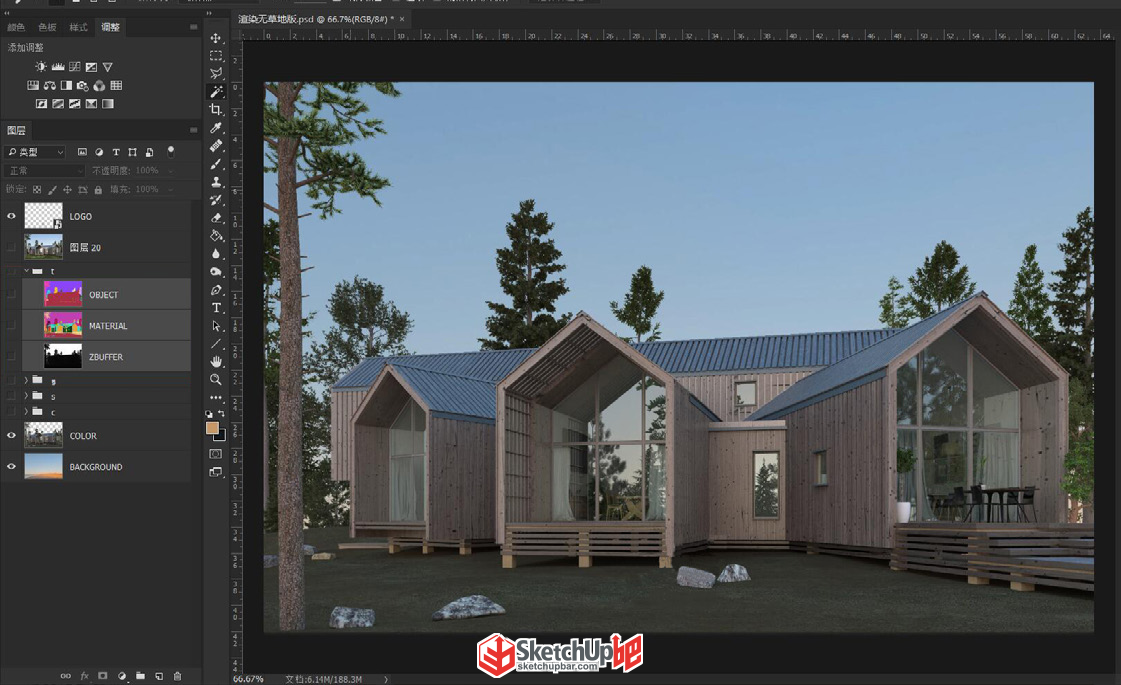

11、Photoshop 后期制作渲染文件Artlantis 渲染的 psd 文件自帶通道，導入Photoshop 中的 Object 圖層表示物件通道，將不同的物件用不同的顏色區域區分開來；Material 通道為區分材質；Zbuffer圖層為精深通道，Ao 圖層是環境光遮蔽，正片疊底模式，圖層透明度則表示 Ao 強度；Color 為模型；Background 為背景圖層。

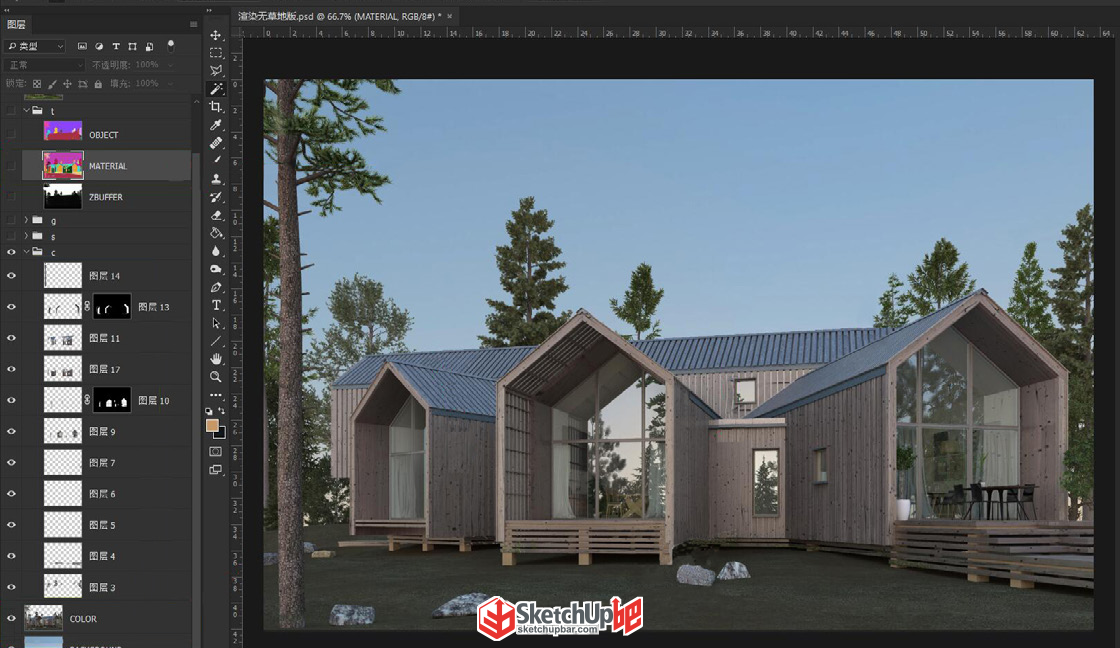

①調節材質 通過使用魔棒在材質通道圖層選擇切換到模型圖層，使用 Ctrl+J 新建選區圖層，然后調節各部分材質的亮度、對比度、飽和度等。

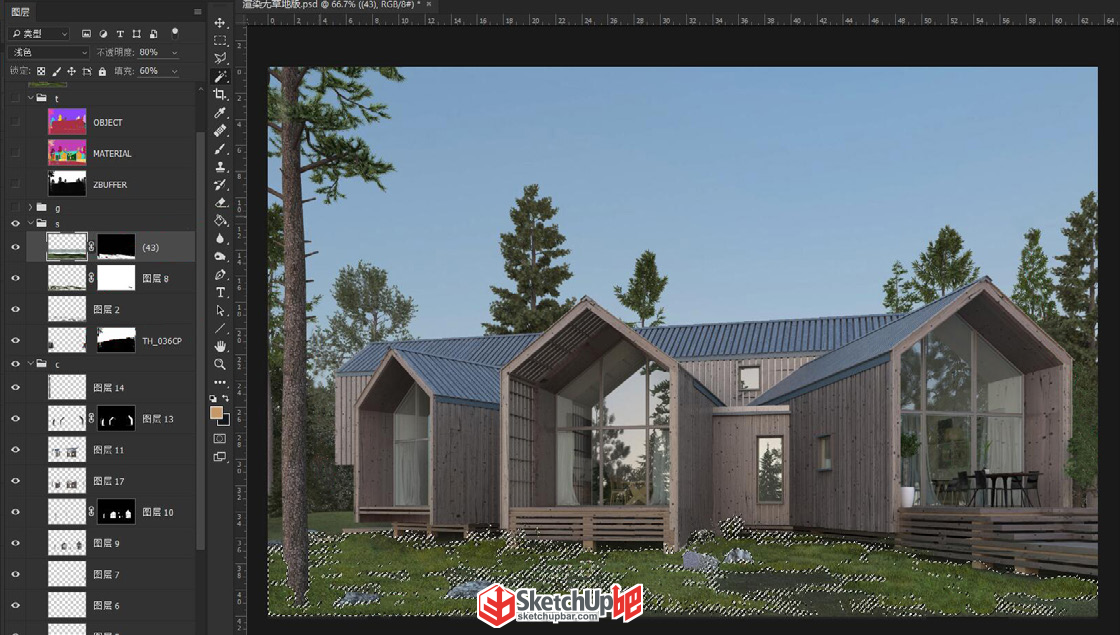

②添加素材 添加 psd、png、jpg 等圖片素材，將渲染沒有表達到的東西通過圖片素材表現出來，綜合調節各個素材的亮度、對比度等以便符合整體環境。這里使用的是事先渲染好的模型草地。

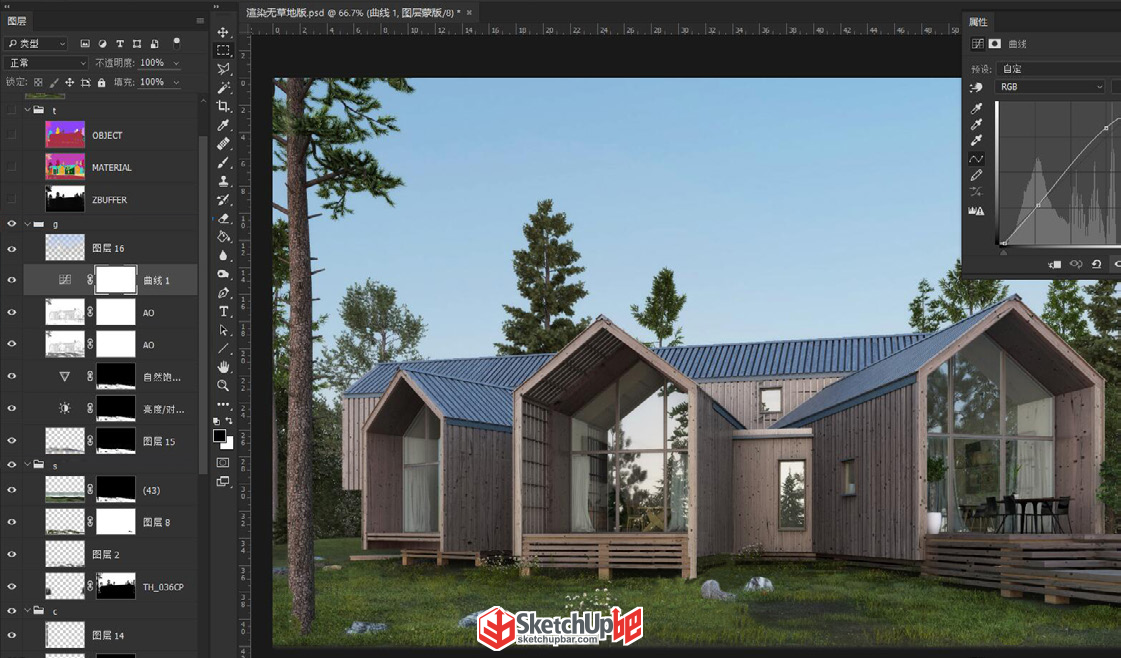

③制作光效 通過曲線、濾鏡、可選顏色等方式綜合調整整圖色調。

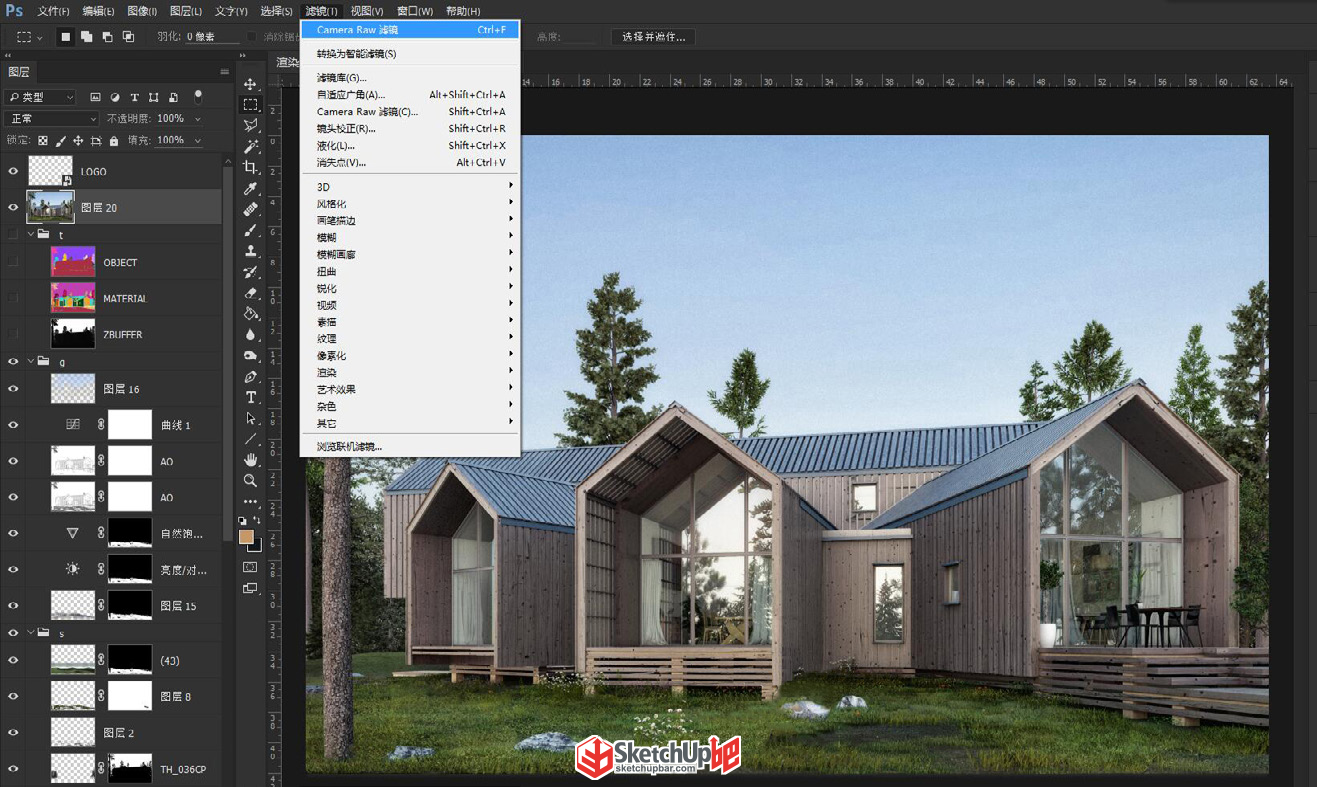

最后使用“濾鏡-Camera Raw”綜合調色，案例完成。
成圖：
|
