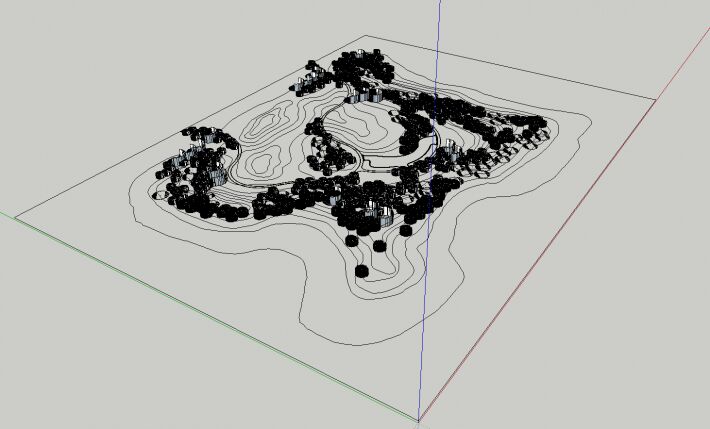

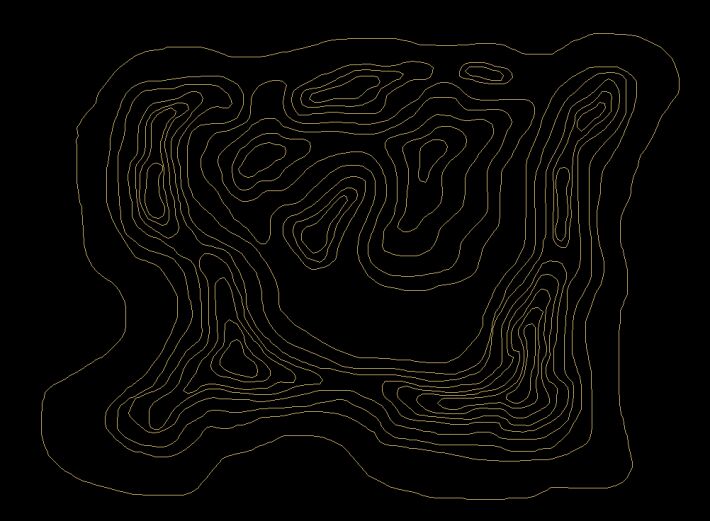

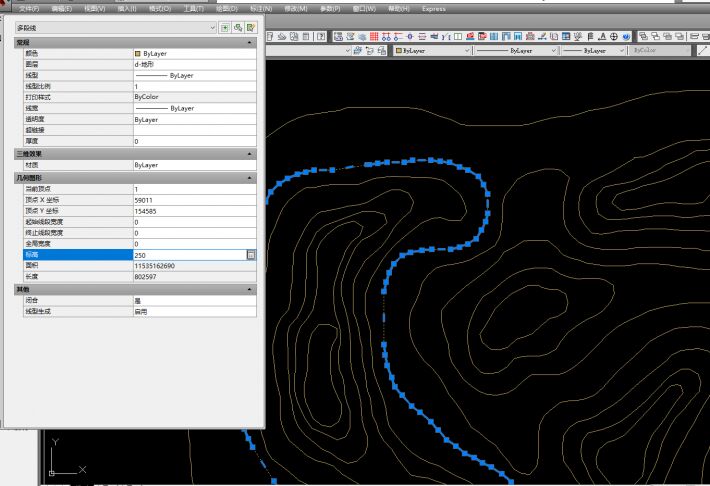

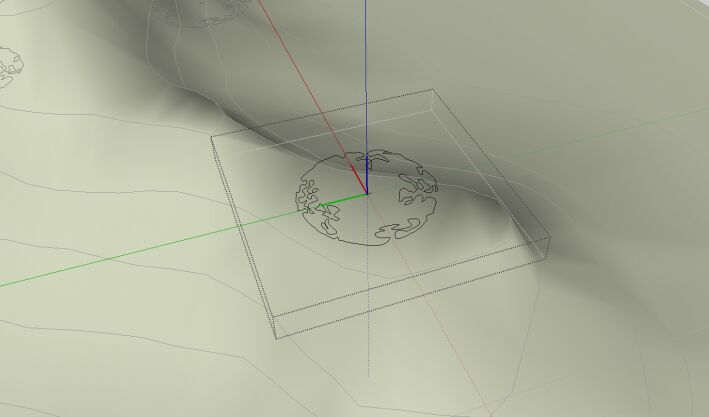

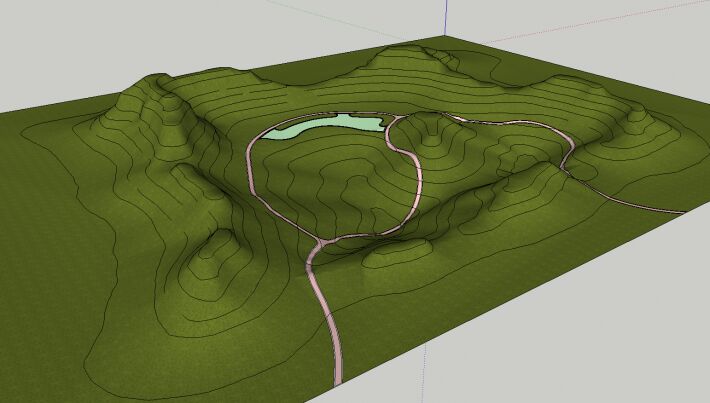

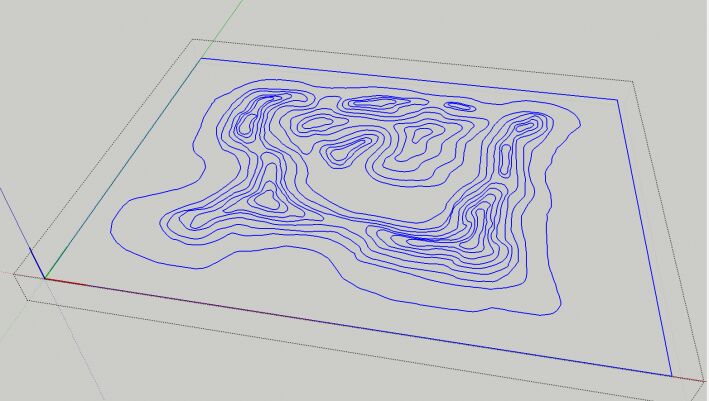

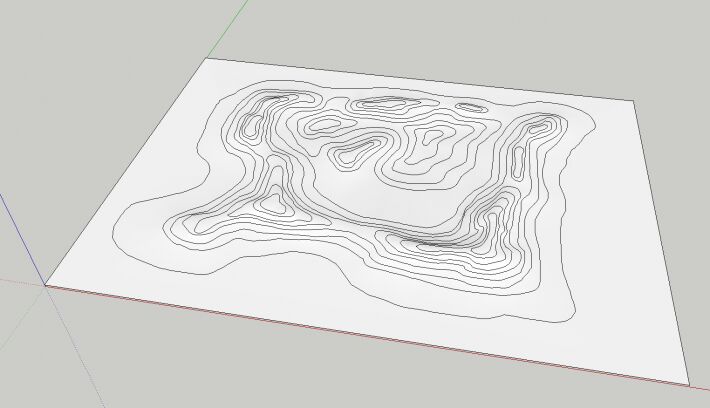

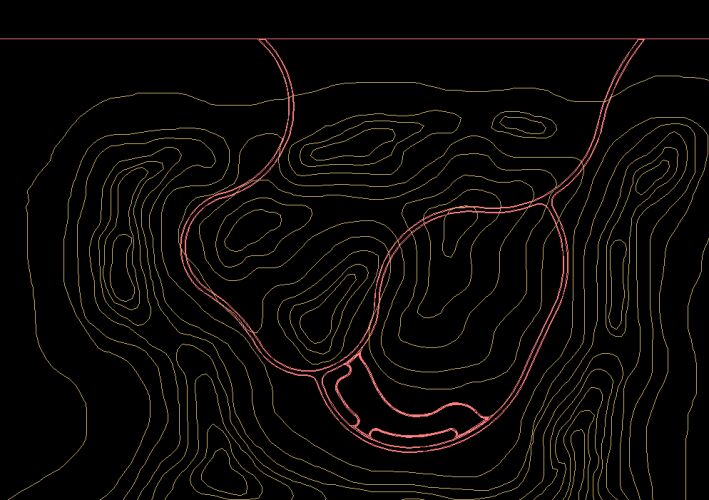

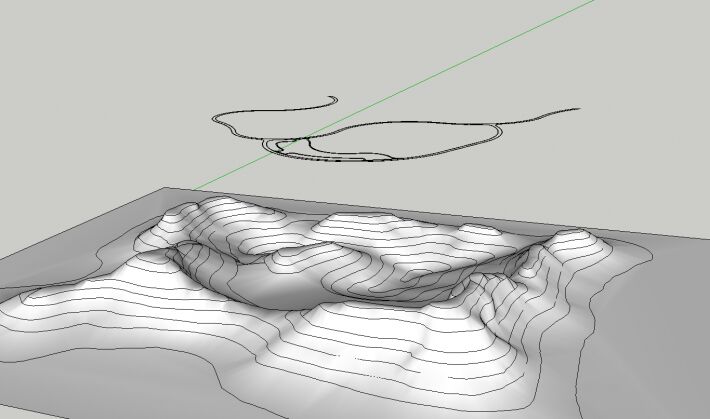

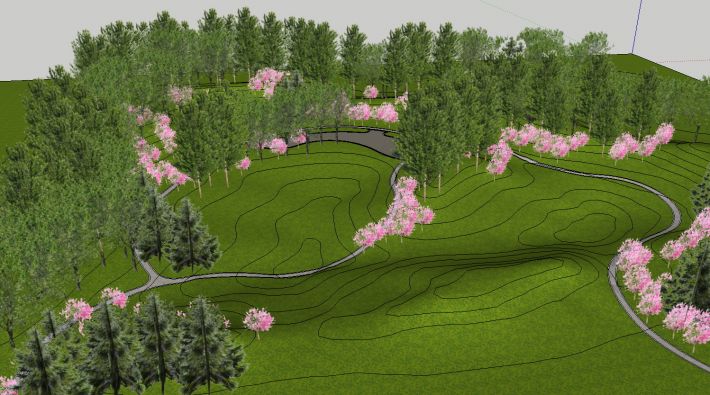

| 網上關于在SU中地形建模的方法比較多了，在下也試過幾種： 第一種：用網格拉取，試過，不好操作。 第二種：用通過插件，把灰度試轉成地形。也試了，不好精確操作，而且數據量有些大，讓后面的操作變慢。 第三種：通過地形圖（在下采用omap導出等高線地形圖）再通過CAD導入SU建模。這個也試了，特別適合大型自然山體建模，不過也會造成數據量太大。 第四種：是個人摸索的，下面講下步驟，大家噴噴看： 軟件：天正建筑（無天正的大家自己摸索）+SU 第1步：繪制地形圖：  第2步：給每根等高線設置高程值：  第3步：繪制其它元素，如道路廣場、植物小品什么的。分類型設置成不同的圖塊，以方便進入SU后的操作。  第4步：導入SU  第5步：選擇等高線部分，使用沙盒  最左邊的“使用等高線創建地形”建立模型  按需要調整Y軸比例至你需要的高度 第6步：把道路廣場部分的線圖沿Y軸移至地形上方，并繪制該部分的面。  第7步：使用SUAPP中的沙盒中的“曲面投影”工具，把道路廣場部分投影到地形上  相應地賦予該部分的材質  至此，地形相關部分的建?；就瓿闪?。 如果你在CAD繪制時已經布置了相應的植物布置，那么把它們移到地形上方，再逐個把每種植物圖塊（組件）進行編輯如下圖：在組件內的坐標0點插入相應的植物模型  然后，采用SUAPP中的“輔助工具”-“放置于面”將所有植物放置于地形上。 一個初步的植物設計就完成了。  一點粗淺的經驗，希望有高手多提供寶貴經驗交流。 |
親愛的路人 發表于 2017-11-18 14:06
問題樓上已經說了 還有個問題 這種方法出來的路是不平的 隨著地形變化的
王寬寬 發表于 2017-11-23 23:12
如果建筑放進地形會有部分山體進去室內的，后期再做室內的就不好處理，有什么好的辦法嗎？ ...
