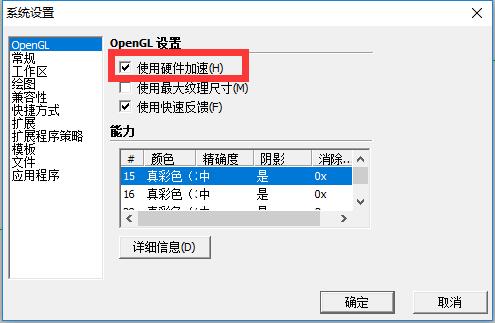

文：王軍 SketchUp吧ID：少校 一、SketchUp硬件加速設置 SketchUp是依賴內存、CPU、3D顯示卡和OpenGL驅動的三維應用軟件，運行SketchUp需要100%兼容的OPenGL驅動。如果不這樣可能會出現一些問題，比如電腦不能設置硬件加速、電腦使用常用工具SU時出錯、電腦渲染時出錯等等情況。 1.認識OPenGL 在SketchUp“系統設置”下有一個關于OpenGL的選項。那這個OpenGL到底是什么呢？ OpenGL是眾多游戲和應用程序進行三維對象實時渲染的工業標準，Windows和MAC都內建了基于軟件加速的OpenGL驅動。OpenGL驅動程序通過CPU計算來“描繪”用戶的屏幕。不過，CPU并不是專為OpenGL設計的硬件，因此并不能很好地完成這個任務。 為了提升3D顯示性能，一些顯卡廠商為他們的產品設計了GPU（圖形處理器）來分擔CPU的OpenGL運算。GPU比CPU要勝任這個任務，能大幅提高性能（最高達3000%），是真正意義上的“硬件加速”。 2.硬件加速和SketchUp 安裝好SketchUp后，系統默認是使用OpenGL軟件加速。如果計算機配備了100%兼容OpenGL硬件加速的顯示卡，那么可以在“系統設置”對話框的OpenGL面板中進行設置，以充分發揮硬件加速性能。  3.兼容性問題 ——為什么我的電腦不能設置硬件加速？為什么我的電腦使用SketchUp時出錯？ （1）如果顯卡100%兼容OpenGL，那么SU的工作效率將比軟件加速模式要快得的多，此時會明顯感覺到速度的提升。如果確定顯卡100%兼容OpenGL硬件加速，但是SketchUp中的選項卻不能用，那就需要將顏色質量設為32位色，因為有些驅動不能很好地支持16位色的3D加速。 （2）如果不能正常使用一些工具，或者渲染時會出錯，那么顯卡可能就不是100%兼容OpenGL，出現這種情況，最好在“系統屬性”對話框的OpenGL面板中關閉“使用硬件加速”選項。（2018版不再擁有此選項）  4.性能低下的OpenGL驅動的共同癥狀 ——以下癥狀表明OpenGL驅動不能100%兼容OpenGL硬件加速： （1）開啟表面接受投影功能時，有些模型出現條紋或變黑。這通常是由于OpenGL軟件加速驅動的模板緩存的一個缺陷。 （2）簡化版的OpenGL驅動會導致SketchUp崩潰。有些3D顯卡驅動只適合玩游戲，因此，OpenGL驅動就被簡化，而SketchUp則需要完全兼容的OpenGL驅動。有些廠商宣稱他們的產品能100%兼容OpenGL，但實際不行。如果發現了這種情況，可以在SketchUp中將硬件加速功能關閉。 （3）在16位色模式下，坐標軸消失，所有的線都是可見且變成虛線，出現奇怪的貼圖顏色，這種現象主要出現在使用ATI顯卡芯片的便攜式電腦上。這一芯片的驅動不能完全支持OpenGL加速，可以使用軟件加速。 （4）圖像翻轉。一些顯示芯片不支持高質量的大幅圖像，可以試著把要導入的圖像尺寸改小。 5.雙顯示器顯示 當前，SketchUp不支持操作系統運行雙顯示器，這樣會影響SketchUp的操作和硬件加速功能。 6.抗鋸齒 一些硬件加速設備（如3D加速卡等）可以支持硬件抗鋸齒，這能減小圖形邊緣的鋸齒顯示。這個很多朋友都遇到過，很多“SketchUp自學”的朋友在問：“我的圖在導圖的時候有這些鋸齒怎么解決？”，其實這個問題一般都能解決，就是在SketchUp的“系統設置”的“OpenGL”下面的“能力”里面可以設置。 二、如何在手機或平板上查看SketchUp模型 1. 如何查看

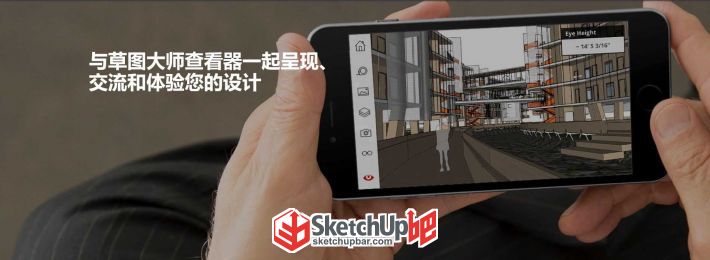

要在手機上查看SketchUp模型目前來說有好幾種方法，我們分別來看一下。 SketchUp Viewer：這個是一個APP，我們在蘋果應用商店或者安卓應用商店都可以找到SketchUp Viewer。只是這個是一個付費的APP（如下圖）。更多關于此應用的文章，您可以查看《SketchUp Viewer》一文。

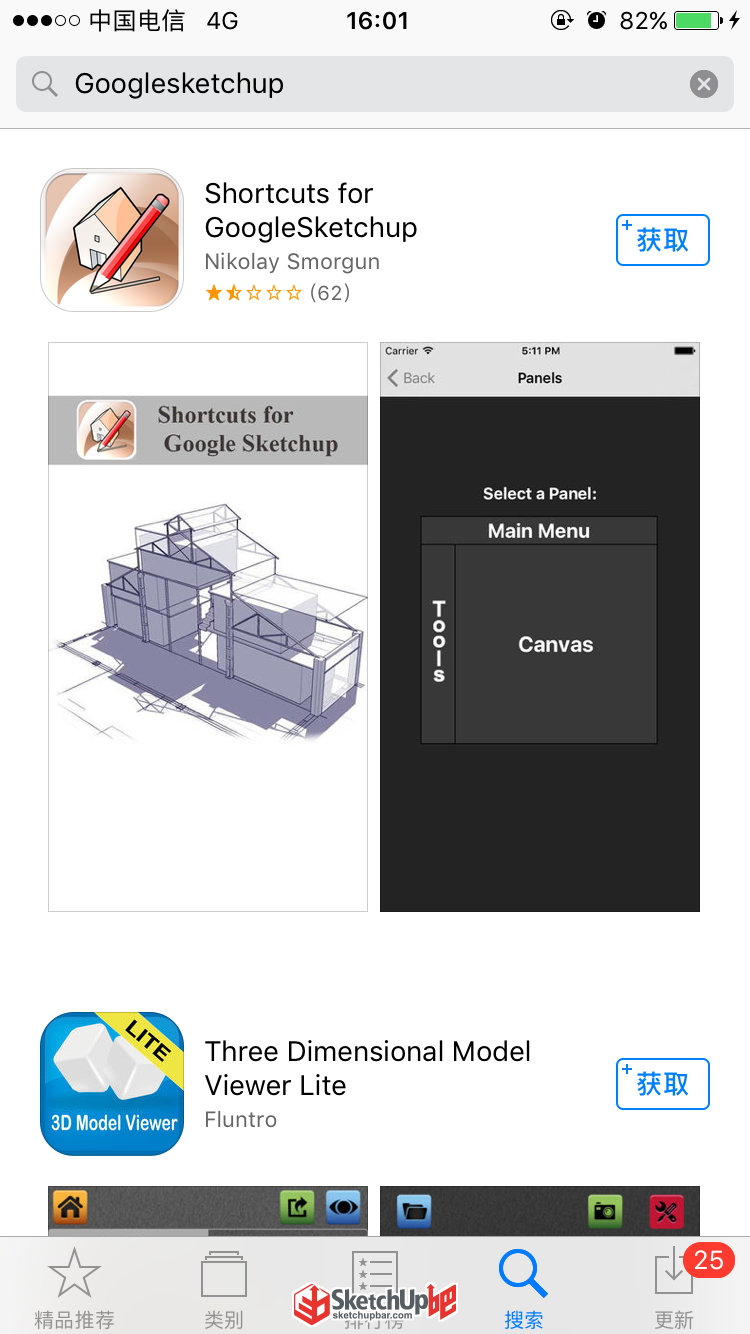

Goolge SketchUp：這個也是一個APP，我們蘋果應用商店或者安卓應用商店都可以找到。

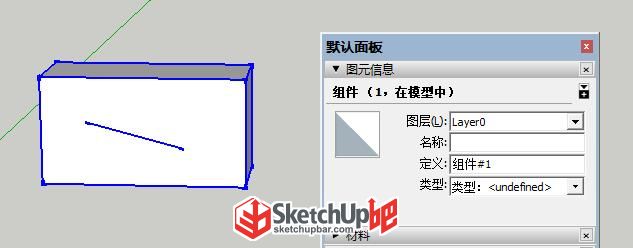

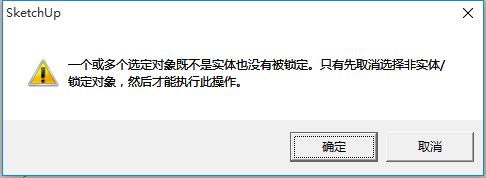

SketchUp Free：這個其實就是利用SketchUp的網頁版本進行查看，您可以訪問 https://app.sketchup.com/app 這個鏈接進行相關的操作。 三、你認識SketchUp實體模型嗎？ 我們在使用SketchUp草圖大師實體工具和一些與實體有關的插件時，經常會出現“一個或多個選定對象既不是實體也沒有被鎖定。只有先取消選擇非實體/鎖定對象，然后才能執行此操作”的提示（如下圖）  1.什么叫實體模型？ 在 SketchUp中，實體是任何具有有限封閉體積的 3D 模型（組件或組）。SketchUp實體不能有任何裂縫或多余對象（平面缺失或平面間存在縫隙），比如一個立方體其中的一個面有一個洞或者有一條多余的線，那這個立方體就不是實體模型。 另外，SketchUp實體不能出現組的嵌套，比如兩個實體組合一個組那這樣就不是實體模型。 2.如何查看自己的模型是不是實體模型？

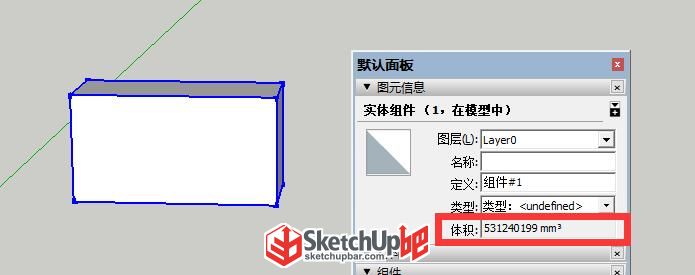

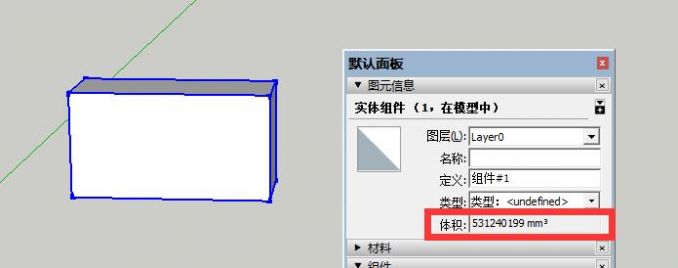

查看自己的模型是不是實體其實方法有很多，這里介紹一些簡單且實用的方法： 可以右鍵單擊“組件”或“群組” --> 選擇“模型信息”。我們在“模型信息”控制面板下面可以查看選定內容是否為實體。如果是實體模型，則會顯示出實體組或者實體組件。（注：如列出了體積，則選定內容為 SketchUp 實體。如果未列出體積，則選定內容不是實體，并有可能存在裂縫。）
3.如何解決實體問題？ 如果發現自己的模型不是實體模型，那SketchUp自帶的實體工具是用不了的，這里你可以用一些實體修復插件，比如【轉換實體】插件（SUAPP編號207）。 另外如果不修復實體模型的話是沒有辦法使用實體工具的，要進行切割可以用SketchUp自帶的模型交錯功能，也可以利用一些切割插件，比如【布爾工具】插件（SUAPP編號144）等。 四、它不是sketchup模型？ SketchUp模型打不開，一打開就有一個提示“它不是SketchUp模型”。但明明我是用SketchUp草圖大師做的模型呀，為什么現在卻打不開了呢？ 1. 分析原因 SketchUp模型一般只是低版本的SketchUp打不開高版本SketchUp創建的模型。但這個應該不屬于這一類問題，那明明是自己做的模型為什么卻打不開呢？ 原因可能是模型損壞，也可能是儲存方面（比如山寨U盤，這種假U盤是利用一種“擴容技術”，把本來只能儲存4G的U盤擴容成8G或者16G，那你這個U盤基本就是廢的，模型不出問題才怪。）的問題，具體原因其實不明。 解決辦法： （1）嘗試利用原機器打開。回想一下，這個模型是不是當時自己在網吧做的？那嘗試回到網吧去打開一下。因為網吧都有一套系統恢復程序，你下機后在里面安裝的所有東西以及保存的所有資料都自動刪除。 （2）嘗試使用更高版本打開。如果您當時是使用SketchUp2015版本制作的模型，那可以嘗試使用SketchUp2016、SketchUp2017或更高的版本去打開。 （3）嘗試修改后綴名打開。skp或者skb兩種格式都是可以利用SketchUp打開的，你可以嘗試修改后綴名去打開。 最新評論
