tw渲染器曲線燈帶制作方法更新-標準光源沿曲線陣列

論壇中有一個制作燈帶的方法,本人依照方法嘗試,未果.
經過多次嘗試,使用沿路徑陣列燈陣的思路,效果還不錯

二樓是曲線燈帶的教程

登錄/注冊后可看大圖

(

登錄/注冊后可看大圖

)前面括號內是自制的白色圖塊
步驟簡單,相信大家打開下面的su8模型都能看懂,
這里啰唆幾句,

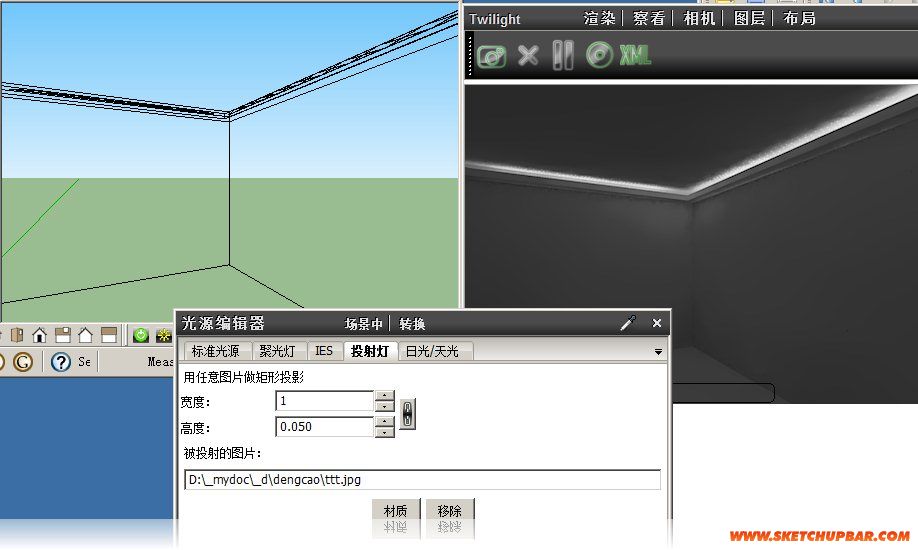

1.在適當位置和方向(向墻投射),制作標準光源,轉換成投射燈
2.圖片用一個正方形的自制色塊圖片文件,調整投射燈里面的寬度和高度(先把鎖鏈黑掉)
3.陣列這個燈光.即可


----------------------------------

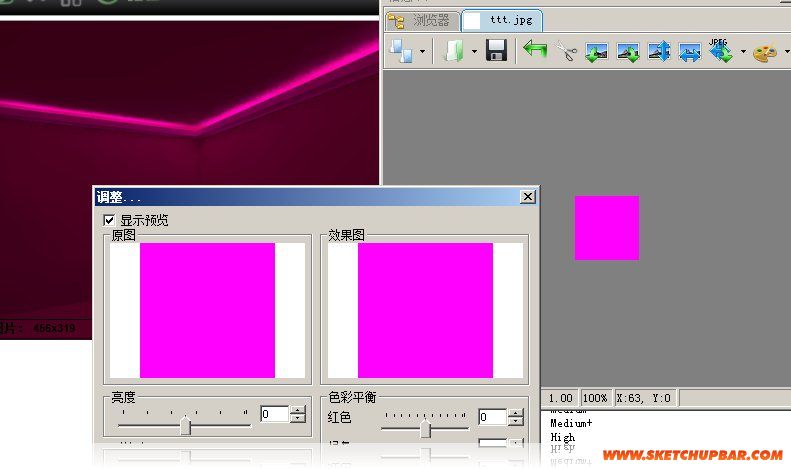

ps:用看圖軟件xnview簡單調色,---如圖里面的一個調色板圖標--
改變燈光顏色

登錄/注冊后可看大圖

本貼附件下載

dengdai.skp

80.24 KB , 吧幣: 200 , 請登陸后再進行下載！

立即下載

登錄/注冊后可看大圖

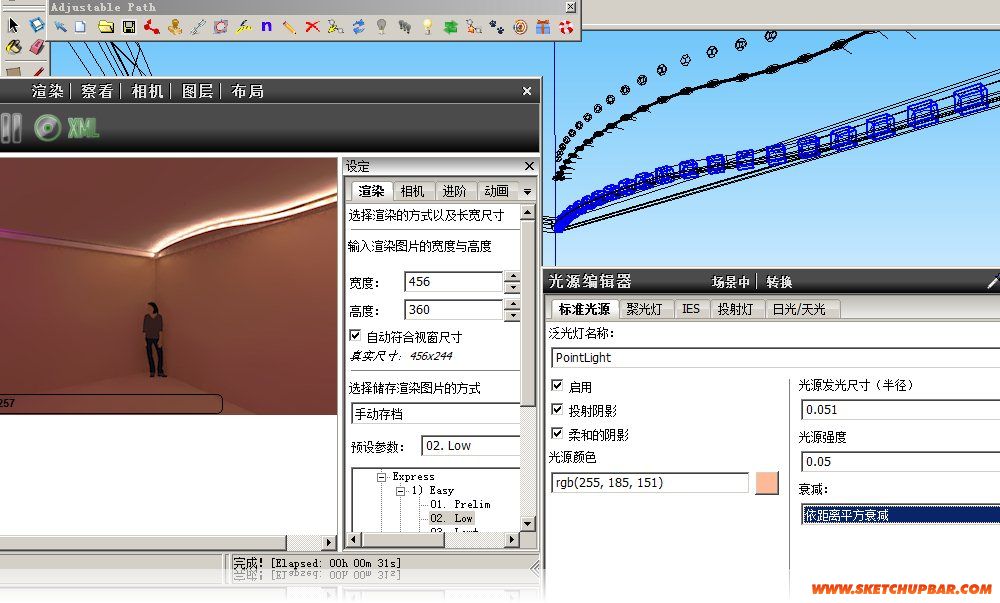

這種方法的缺陷是操作略微復雜,渲染時間長了些 (如圖31s)
優點,可以調節燈的密度,可以覆蓋1樓的方法,修改燈的色彩和強度也比較容易.

因?yàn)橛玫降牟寮ぞ叩奶攸c(diǎn),建議先畫燈的路徑(最好一氣呵成),然后復制曲線,再制作吊頂模型.
本例中的路徑是重新描了一遍,造成時間的浪費.
其中用到的沿曲線陣列插件以及視頻教程 http://www.sublog.net/archives/42196
ps:所有測試都是在su8下完成

壓縮包里面包含陣列前文件 和陣列后文件,su8格式,如果仍然打不開請下載視頻教程中的插件.

樓主，沒有看懂。那個投射燈我怎么打不開，就是不能編輯寬度和高度。

樓主，沒有看懂。那個投射燈我怎么打不開，就是不能編輯寬度和高度。

用tw光源編輯器里面的調節,如第一張截圖

光源編輯器最上的'場景中'選擇燈光,還有轉換....

非常不錯的方法我也正要解決這個問題

再來看看支持一下

目前只有看的份了……

路過，只有眼饞的份兒~
