曲面流動插件針對新手的茫然與困惑分享

針對曲面流動插件的使用的困惑分享

版本：我使用的是SUAPP的曲面流動插件（散裝插件的方法應該也一樣）。

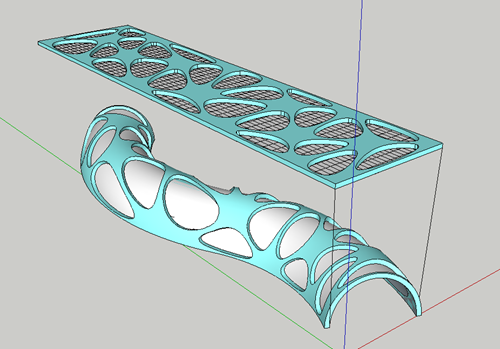

    我是從一些建模賽和大神操作中得知曲面流動這個插件，去年就開始接觸了，它能實現一部分異形和表皮制作，非常神奇，但是當初我可能一直沒有看明白具體是個什么步驟，中間請教過幾次大神也沒搞清楚（大神的騷操作總是電光火石般），搞的都不好意思問了...

    今天有看到紫天的曲面流動插件視頻，搞的我又想再認真看一遍，現在已經分清楚它使用上的群組關系，分享以下使用步驟和經歷：

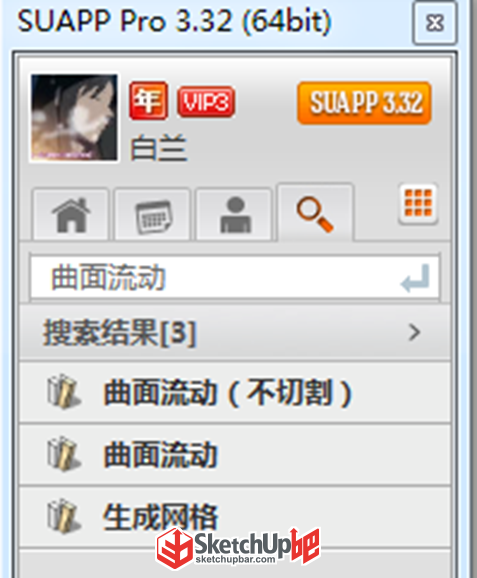

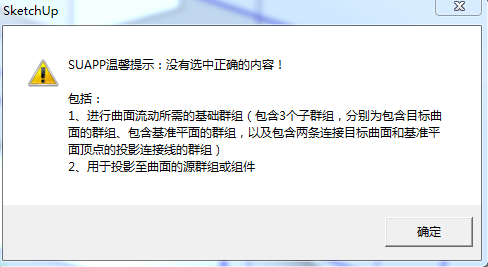

一.搜索曲面流動會出現三個插件，我剛開始點第二個，出錯的話會提示：

二、看了1.(錯誤提示)的內容我覺得我的模型沒錯，確實是包含三個子群組，然后成一個大組。

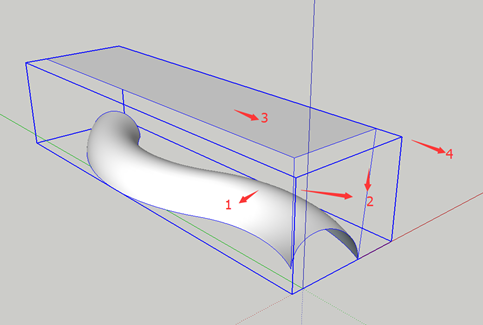

以下是我當時的模型：

1、2、3 為子群組，4 為大組。

這樣點下去卻不行，因?yàn)楫?dāng)時沒理解第二句話，（需要 2.用于投影至曲面的源群組或組件）

我原來以為就是把 3 流動到 1 上。

其實是 3 只是基準面，我們真正要進行變形的源群組要放在最外面 3 基準面的上面。

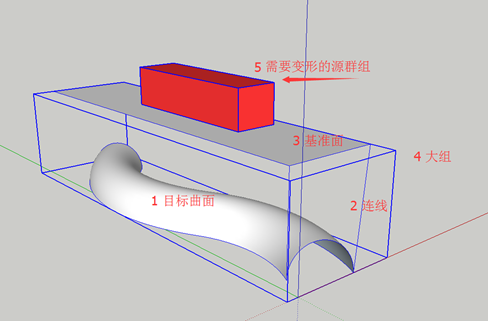

應該是：

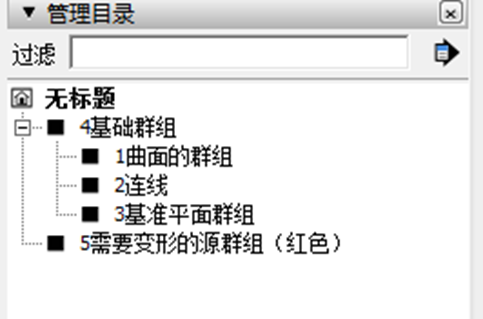

看下管理目錄的層級就很清楚了:

5 才是需要變形的源群組。

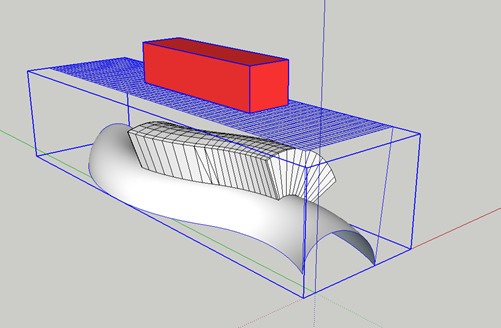

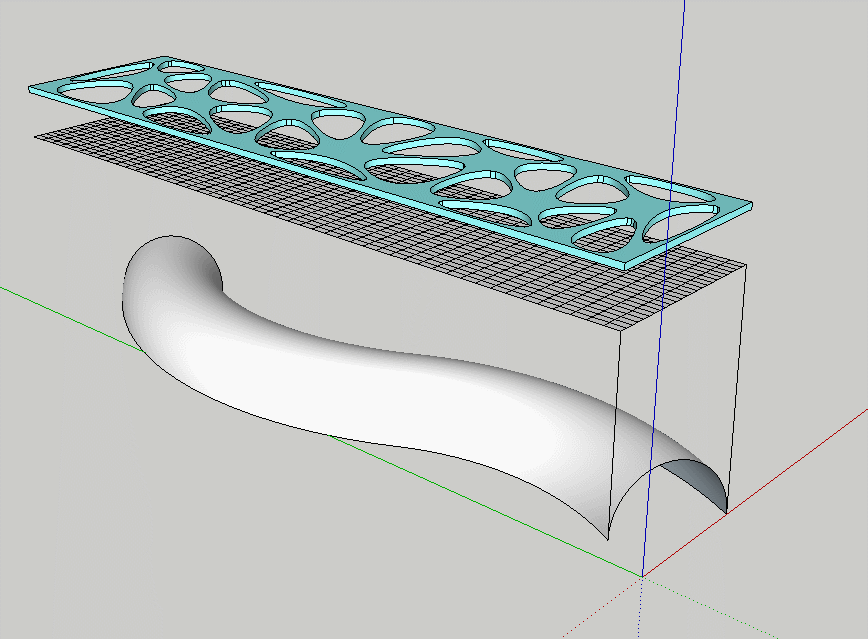

三、最后這些全選（包含三個子群組的大組和一個需要變形的源群組），點擊曲面流動才能實現。

然后我們?cè)倏村e(cuò)誤提示：suapp上的說明：

使用本功能之前先構建進行曲面流動所需的基礎群組。包含：

一、正確的基礎群組必須包含3個子群組，分別為：

1、包含目標曲面的群組（目標曲面必須為包含四角的四邊曲面）

2、包含基準平面的群組（用于投影的基準平面必須為矩形或者與目標曲面具有相同拓?fù)浣Y(jié)構的自定義形狀的四邊面）

3、包含兩條連接目標曲面和基準平面頂點的投影連接線的群組（連接線或參考輔助線必須連接基準平面和目標曲面相鄰的兩個角點）

二、選中基礎群組和用于投影至曲面的源群組或組件，執行曲面流動命令后即可生成結果。

Ponny 發表于 2019-7-23 17:53
模型步驟都按照正確的步驟做了，為什么還是出現這個“用于投影的源群組必須包含需處理的面” ...

還是得看看你的組有什么問題，有可能的話去群里具體看看

你順便在探討下其他菜單的用途：

好詳細哦，蘭大大

厲害厲害！

感謝您的無私分享

好厲害啊

拓?fù)浣Y(jié)構是啥意思

ch84461266 發表于 2018-5-31 09:52
拓?fù)浣Y(jié)構是啥意思

類似于那種幾何形體不斷變化形成的模型

水電費所發生的

斯國一斯國一十分厲害啊

終于搞懂了！原來線也需要單獨成組啊，謝謝樓主的教程??！

終于搞懂了！原來線也需要單獨成組啊，謝謝樓主的教程?。?/td>

上下物體長度要一樣長嗎 不一樣 長是不是出不來？

我愛我家520 發表于 2019-4-10 16:53
上下物體長度要一樣長嗎 不一樣 長是不是出不來？

不一樣也能出來，盡量要一樣 出來才能對齊。

厲害厲害！

那這個是什么問題呢？我都按照上面的做了還是不行。

模型步驟都按照正確的步驟做了，為什么還是出現這個“用于投影的源群組必須包含需處理的面”

曲面流動可以做鏤空的球體嗎
