剪刀樓梯的概念

登錄/注冊后可看大圖

剪刀樓梯.rar (59.81 KB, 下載次數: 788)

2012-2-15 09:40 上傳

點擊文件名下載附件

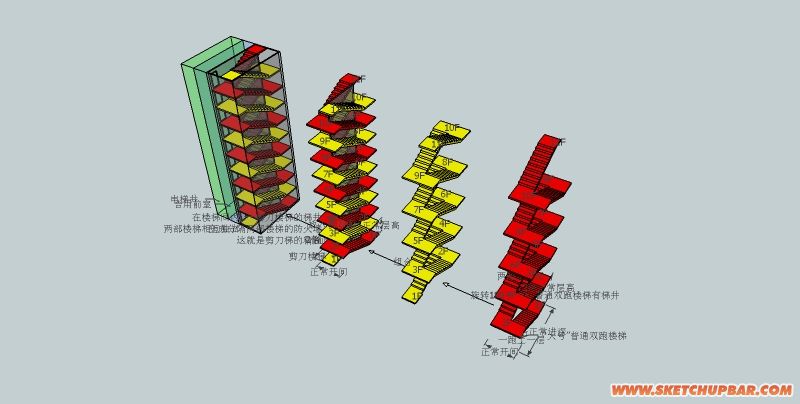

我發現有很多人搞不清這個東西，就做了個小模型解釋一下。
如果我想的不對，歡迎大家指點。

本貼附件下載

剪刀樓梯.rar

59.81 KB , 吧幣: 100 , 請登陸后再進行下載！

立即下載

精髓.......
很不錯 就是沒有見過真正的

支持，還沒接觸過剪刀梯！

我住的樓就是這樣的樓梯````

lz很貼心啊，呵呵

這個很好，直觀～

謝謝，很好學習了下

感謝樓主~

ha  給力啊

謝謝分享啊??！

多謝樓主分享！

好東西，頂一下??！

支持一下 感謝分享

感謝分享!

兩個梯段相交的地方應該還有個休息平臺……構造書上說的

梯段間凈高（不小于2200）與一跑踏步數（不多于18）的規范同時作用

一般建筑的樓梯踢步是150

sumi 發表于 2012-4-16 17:35


登錄/注冊后可看大圖

兩個梯段相交的地方應該還有個休息平臺……構造書上說的

梯段間凈高（不小于2200）與一跑踏步數（不多于18 ...

我這個就是示意一下，踏步高度比正常的大，不超過18步不用設平臺，你看的構造書上那個估計不是剪刀樓梯，你注意剪刀樓梯中間是有墻的，你看的那個估計沒墻吧？
住宅里踏步最高可以做到175，最窄260

1024 發表于 2012-4-17 05:51


登錄/注冊后可看大圖

我這個就是示意一下，踏步高度比正常的大，不超過18步不用設平臺，你看的構造書上那個估計不是剪刀樓梯， ...

是沒墻   書上的看上去更像是剪刀……
以下是圖片  要點一下  圖片有些大……


登錄/注冊后可看大圖

sumi 發表于 2012-4-19 12:53


登錄/注冊后可看大圖

是沒墻   書上的看上去更像是剪刀……
以下是圖片  要點一下  圖片有些大……

不用看圖就猜到你理解成這種樓梯了，呵呵

易于理解

謝謝分享 正想找這個呢
