【MWZ】出品——SUAPP路徑陣列使用實踐經驗

最近在做公路的分隔線的時候發現，直線直接復制就好了， 但是曲線的路怎么辦呢?

本人是學規劃設計的，平時使用SU的頻率不高，也是項目需要用到的時候才使用SU，因此有些東西使用一段時間后就忘了。

最近在論壇搜索帖子，關于這方面的介紹挺少的，因此寫個教程給大家參考參考。關于使用貼圖，我本人對貼圖實在不是太懂，所以大家有是有什么更便捷的方法，請分享哦~~~~~~

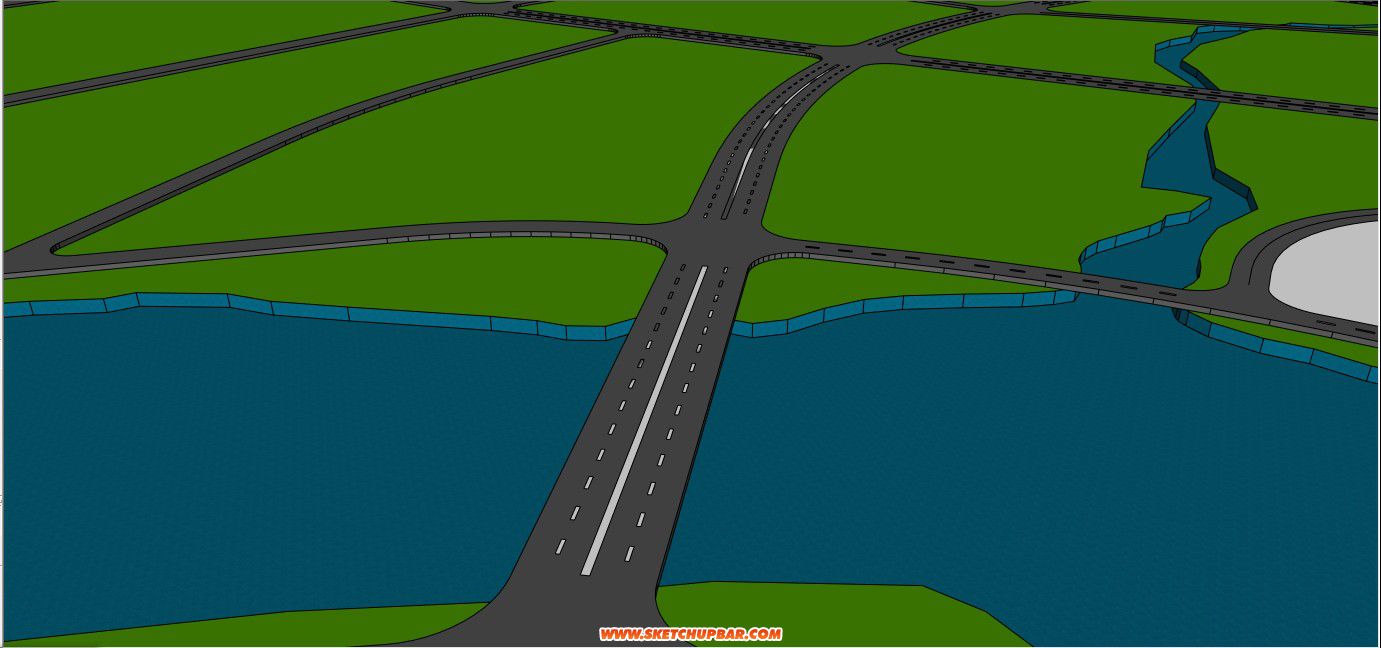

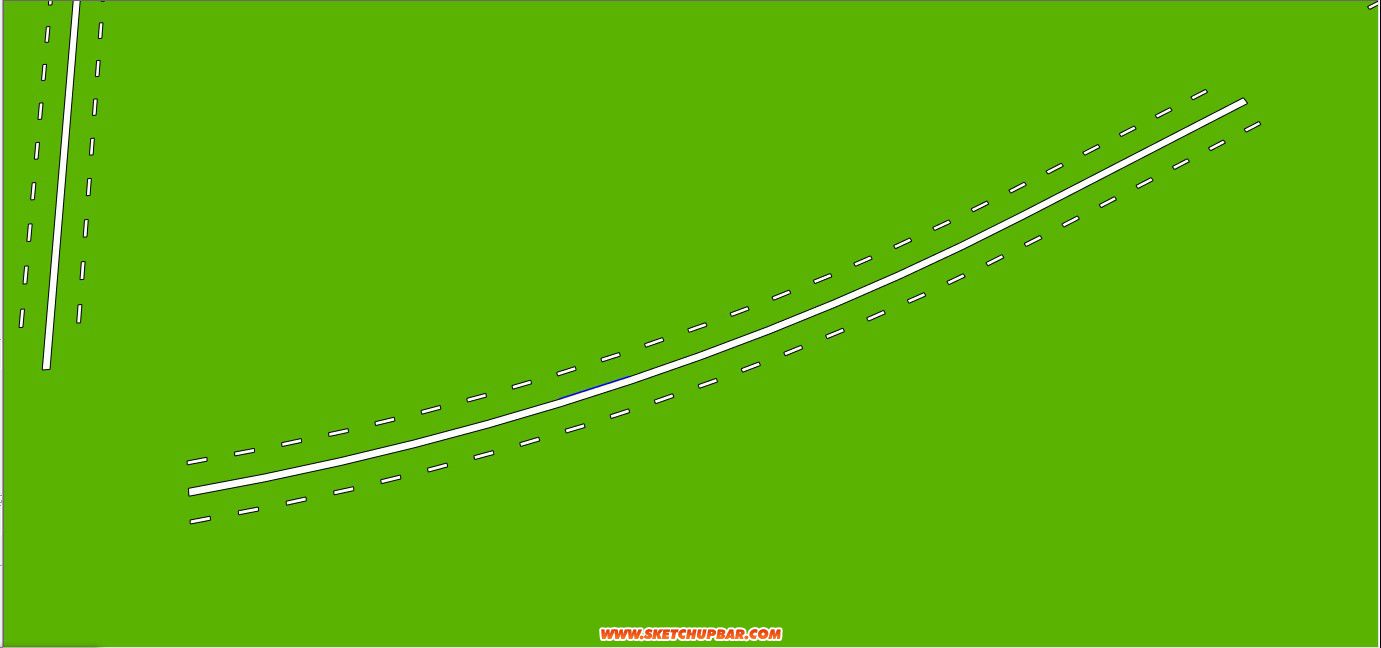

先看個效果吧：

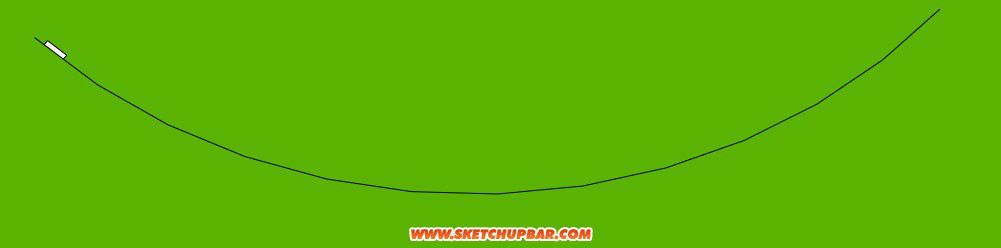

首先：先畫個曲線，然后畫矩形點擊矩形右鍵組成組件，用旋轉工具把矩形調整和曲線一個方向。

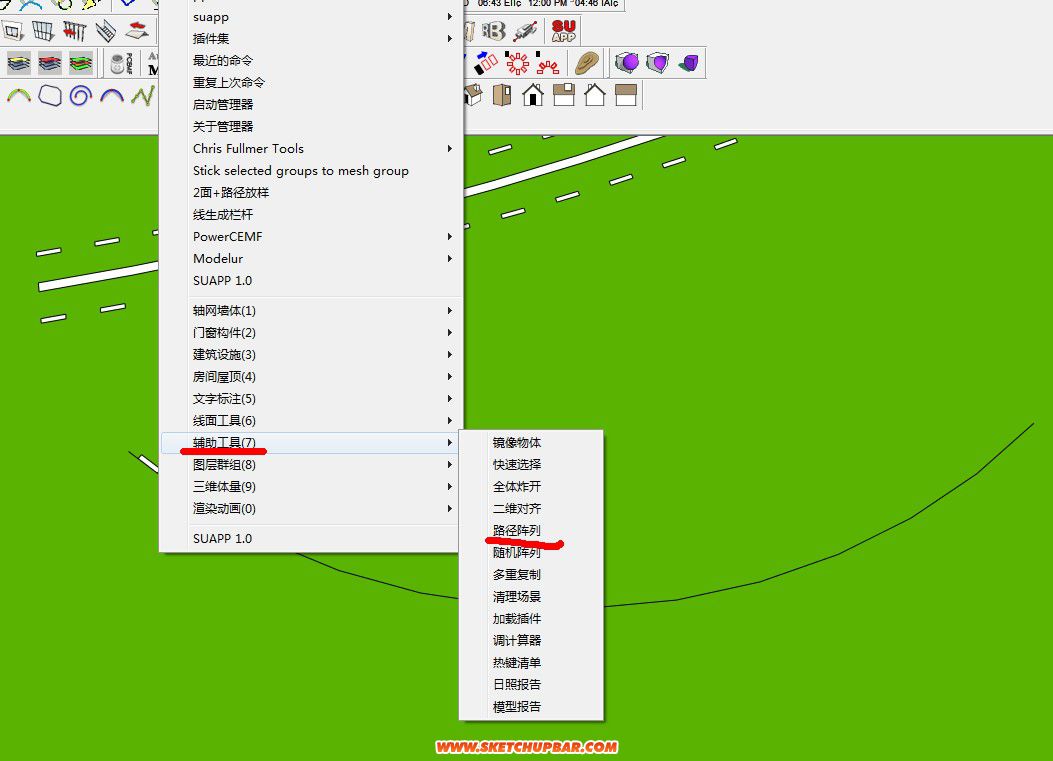

選擇SUAPP的輔助工具——路徑陣列

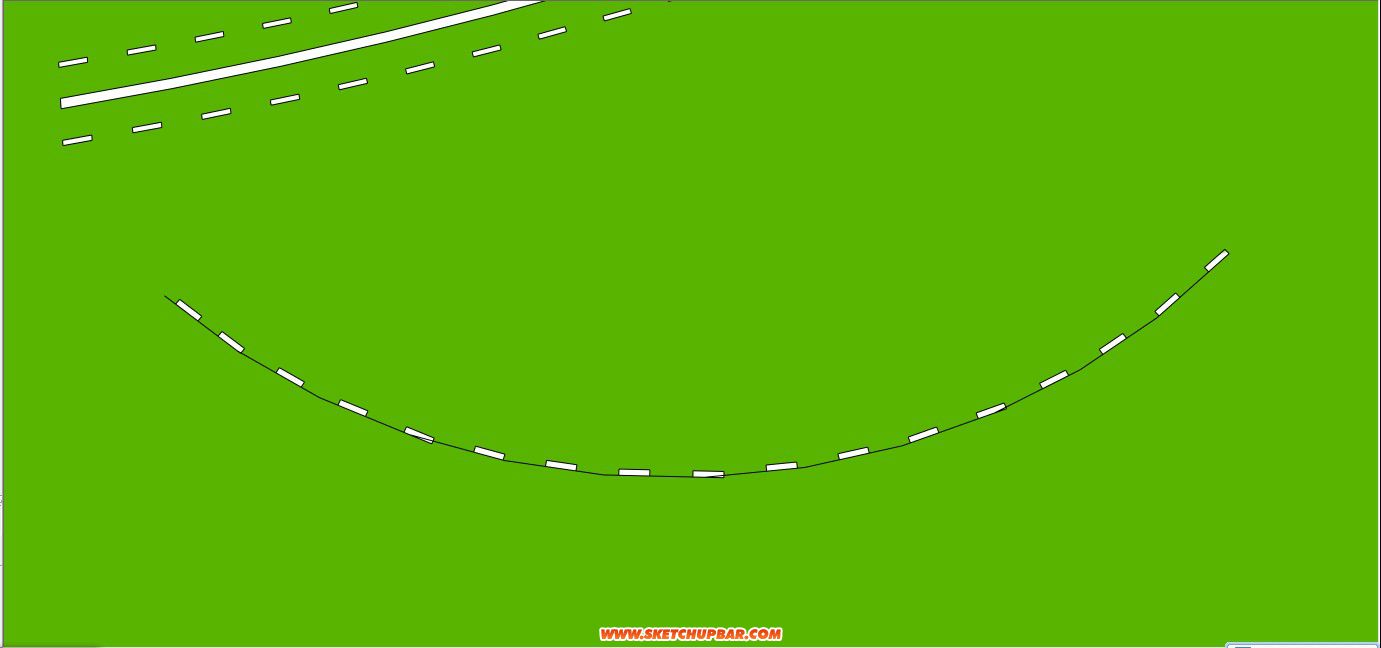

然后先選擇曲線，再選擇矩形，最后效果如下圖：

很簡單吧。

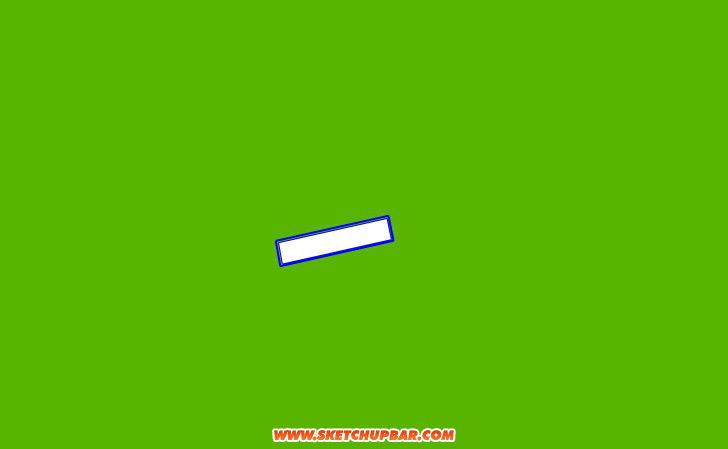

但是，問題出來了。萬一矩形的坐標不是和所畫矩形是一個方向的怎么辦？
例如：

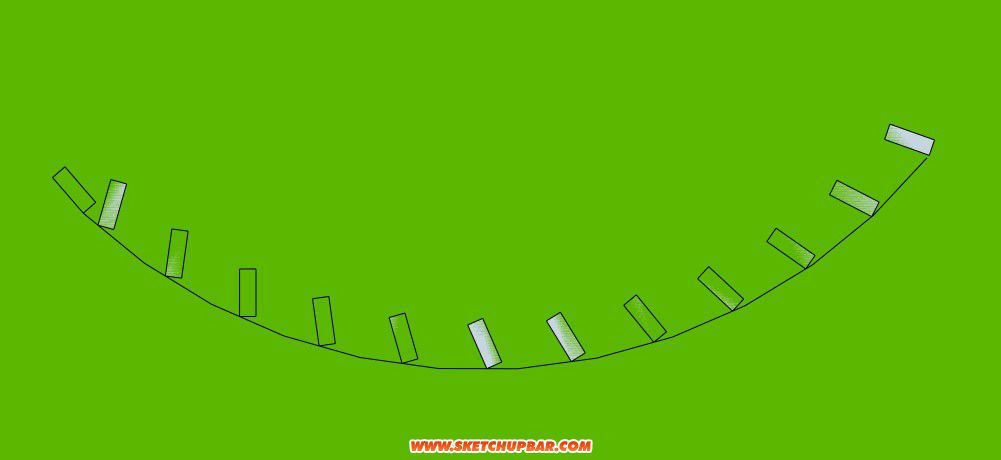

路徑陣列的出來的東西就會這樣（如下圖）：

問題根源：坐標沒有對齊矩形，怎么辦？

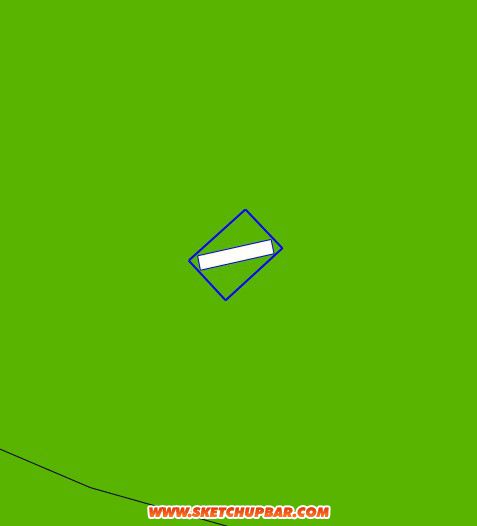

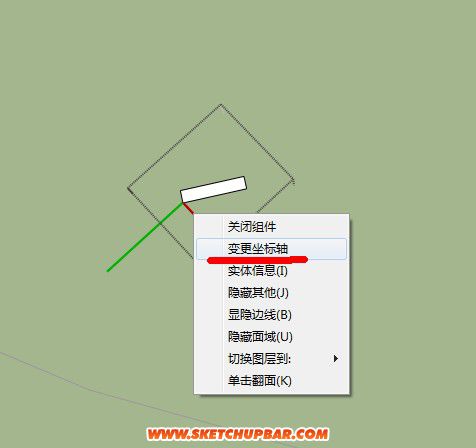

首先，雙擊組件矩形，右鍵單擊坐標，如圖：

單擊變更坐標，把坐標垂直矩形，然后回車確定,OK。

問題解決了吧~····
由于初學，可能很多初學者可能會很少用到這個東西， 我也是在摸索的時候才發現有那么一個功能，可能是我不經常逛論壇吧，有不足之處，請多多指教。
最后最后，請有紅燦燦寶石的給個紅燦燦的寶石吧，第一次寫教程不容易啊。謝謝了。


登錄/注冊后可看大圖

該貼已經同步到 movinz的微博

一直就是不知道更改坐標，現在倒是知道了
謝謝

6666解決了我的問題

在su8里面呢？
綠軸紅軸要對齊哪里?。?br /> 要自己放置的，請詳細講解一下坐標軸的問題好嗎？

動感的動感超人 發表于 2013-4-22 15:16


登錄/注冊后可看大圖

在su8里面呢？
綠軸紅軸要對齊哪里??？
要自己放置的，請詳細講解一下坐標軸的問題好嗎？ ...

軸線垂直矩形即可，無所謂方向。SU8里面應該和SU7大同小異的，你可以根據此教程自己摸索

看了LZ的帖子，我只想說一句很好很強大！

不錯 哦 找的就是他

太感謝樓主了，終于在你這里找到解決辦法

支持一下~~~~~~~~~~~~~

阿里嘎多過扎伊瑪斯

資料不錯  挺受用

請問樓主    在2014里怎么弄坐標軸啊

我在右擊的那里沒有找到更改坐標軸啊
