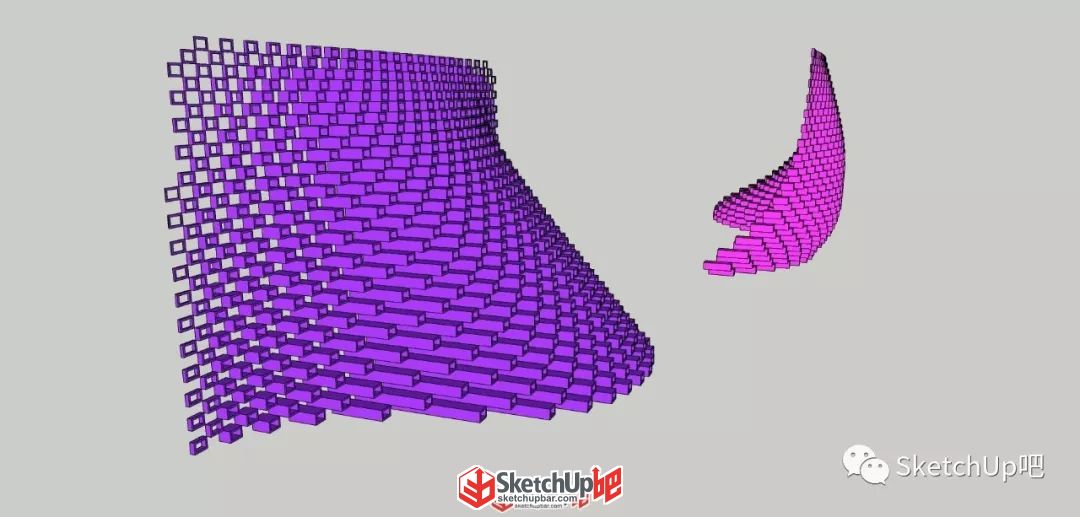

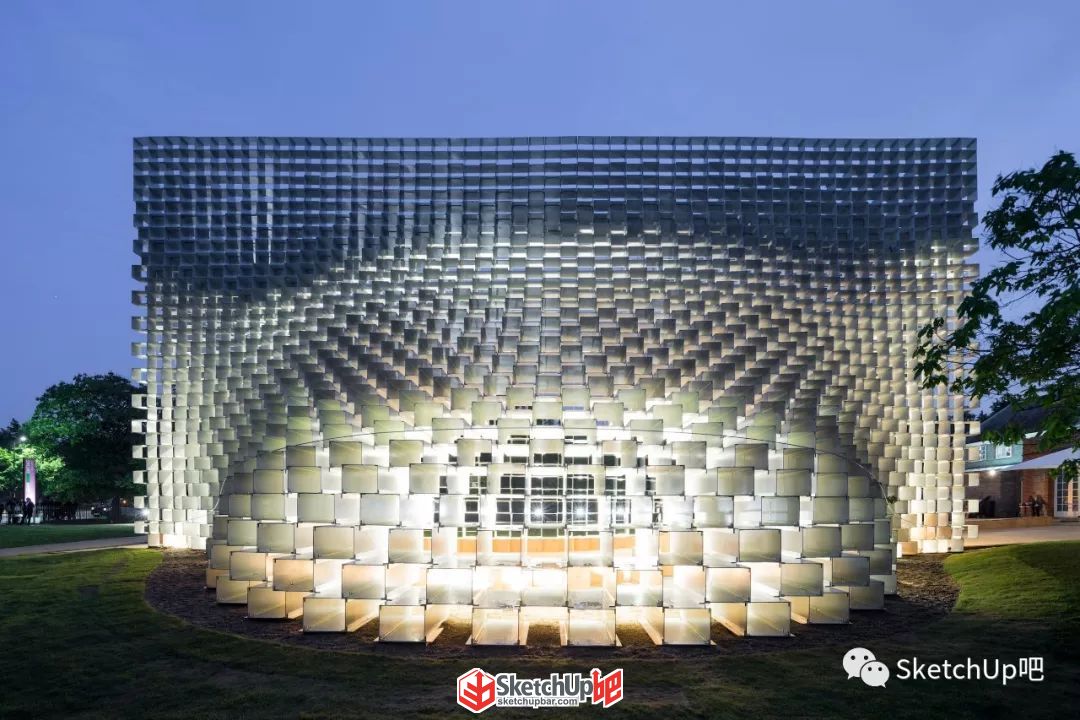

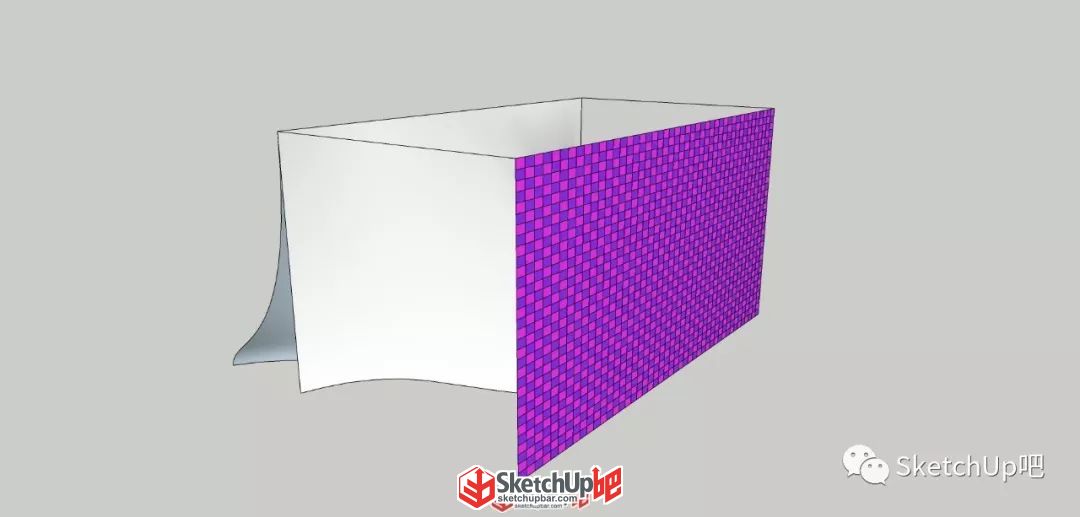

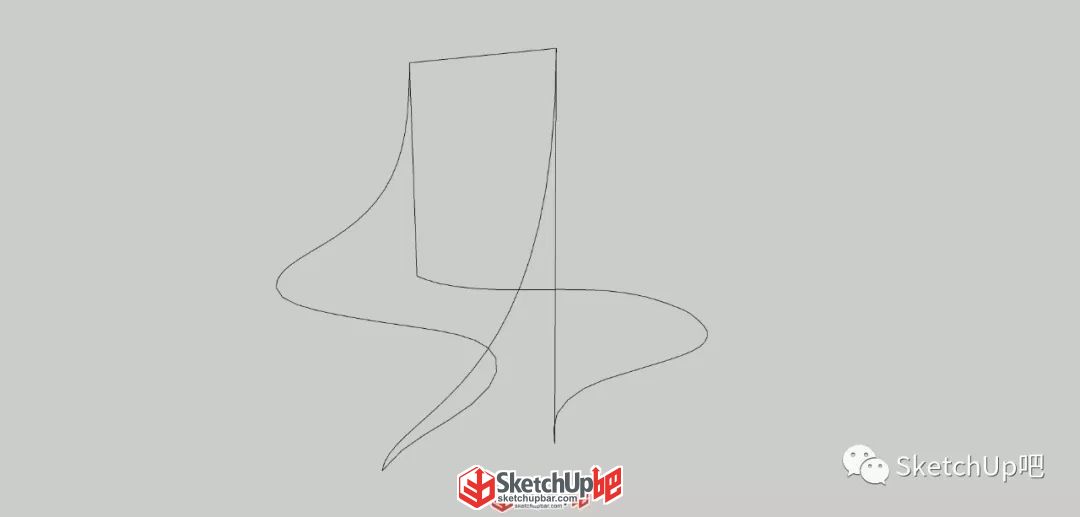

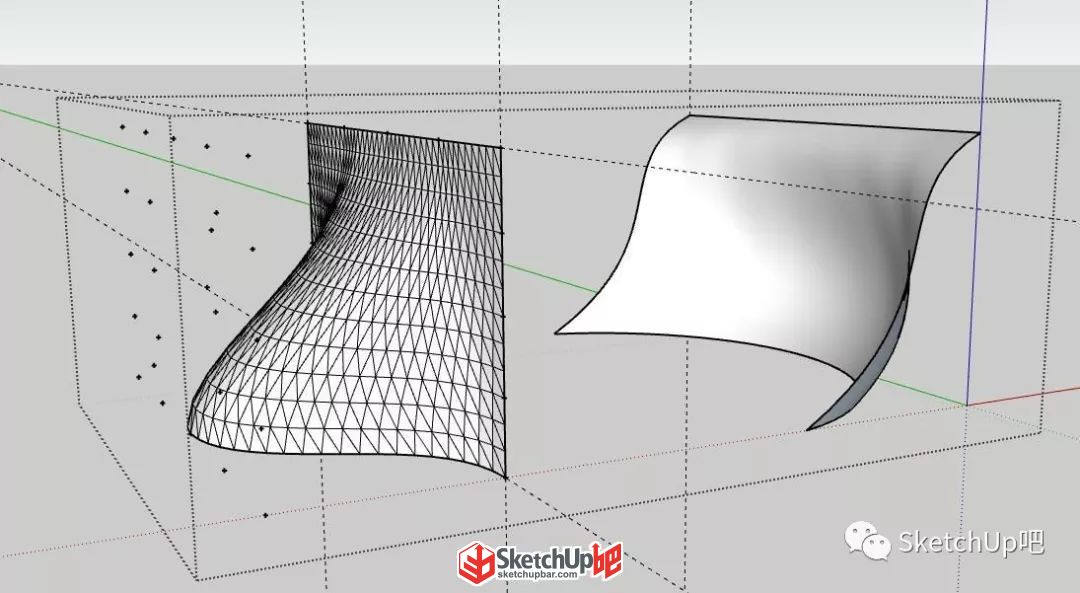

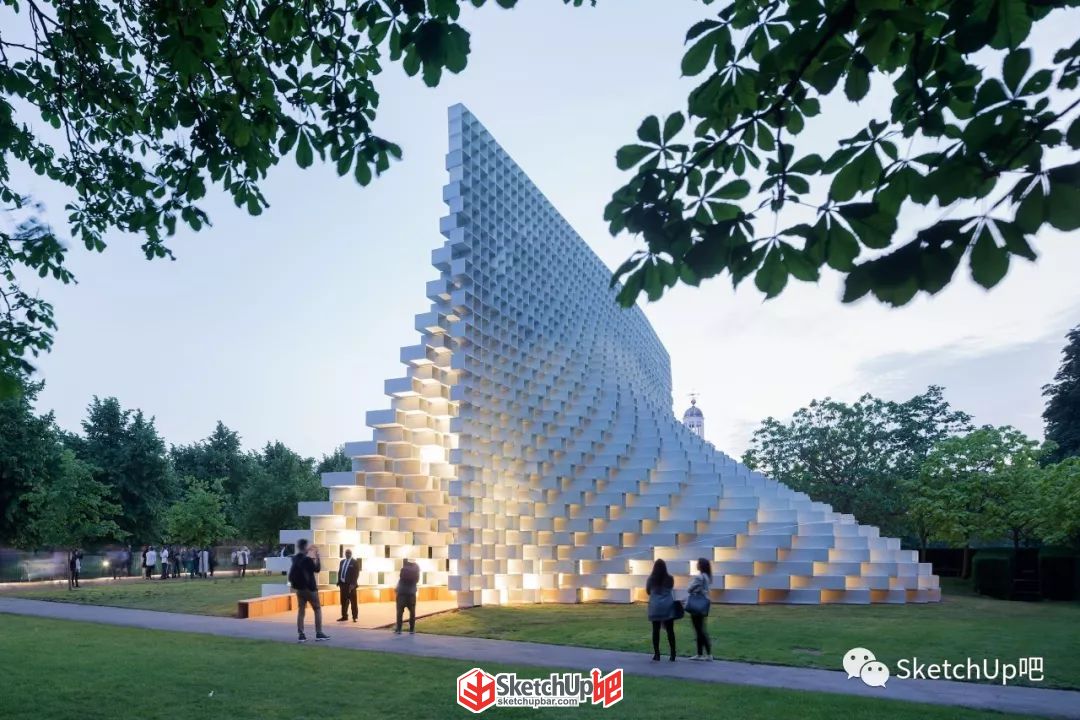

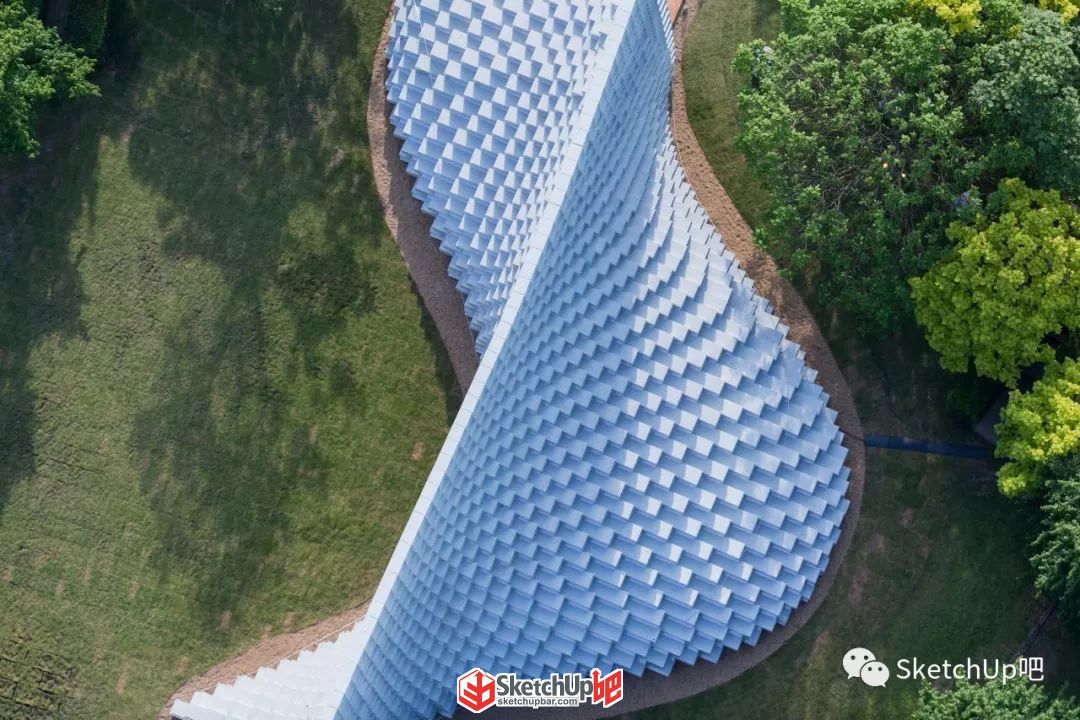

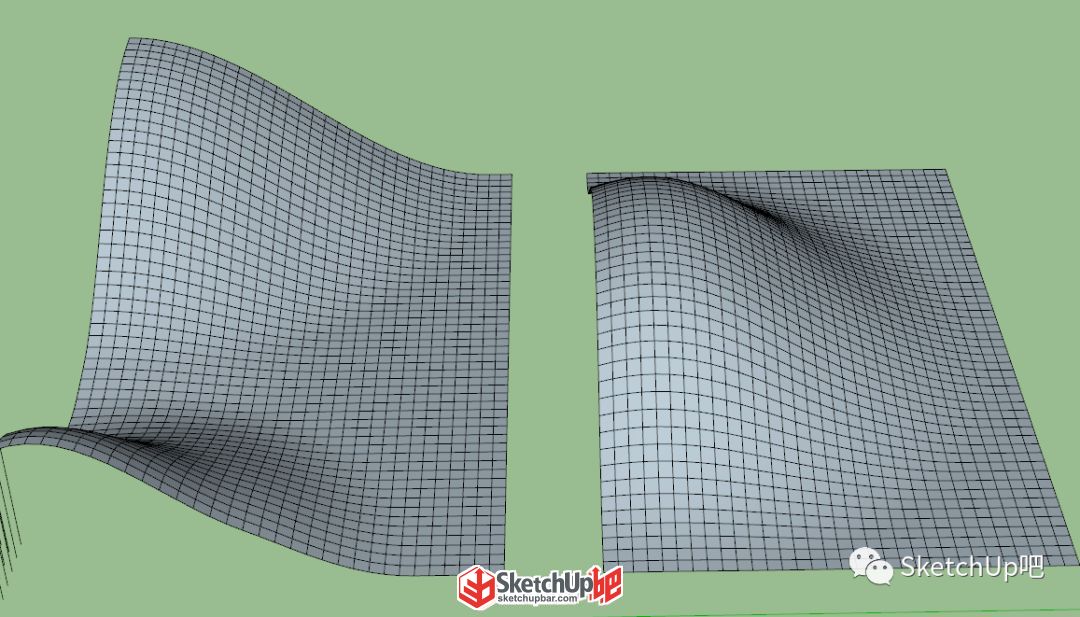

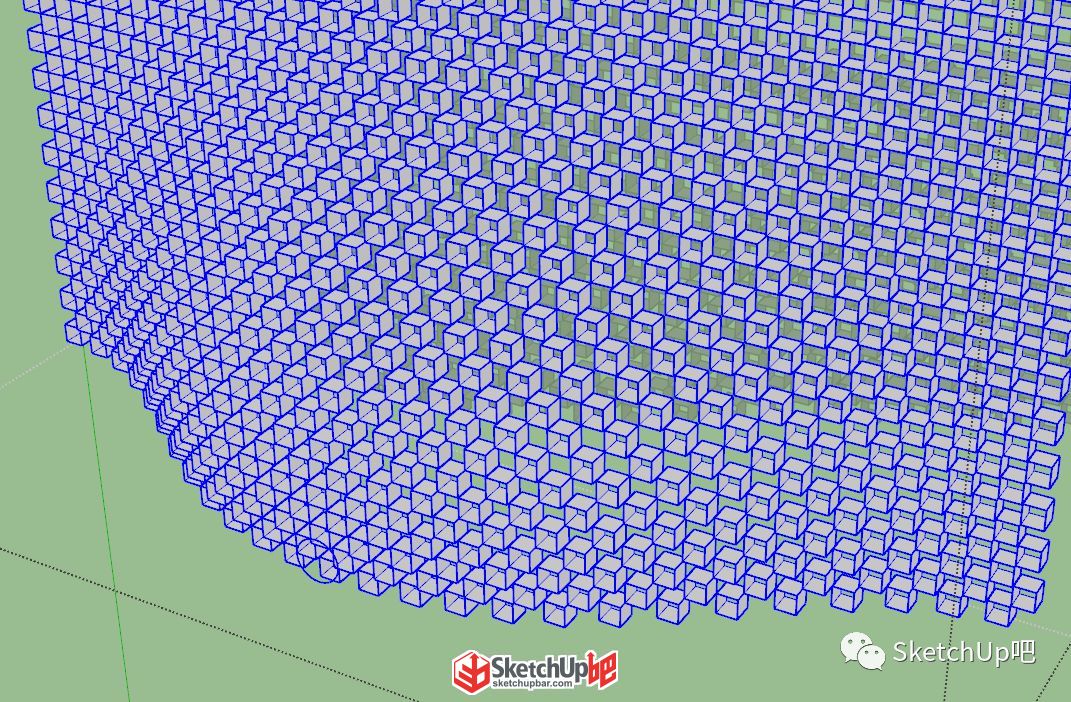

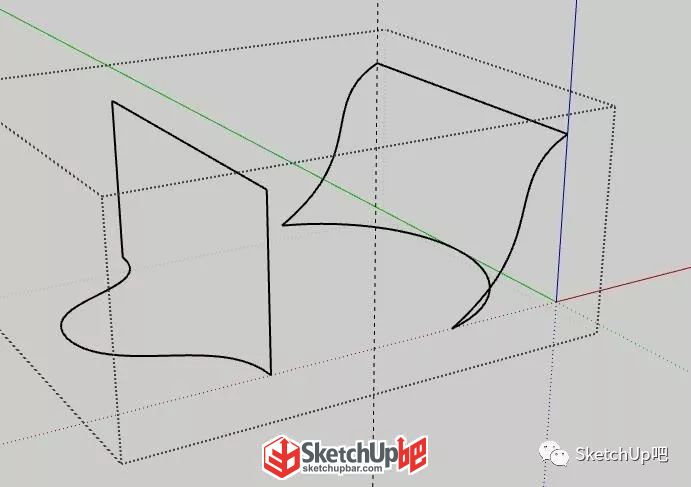

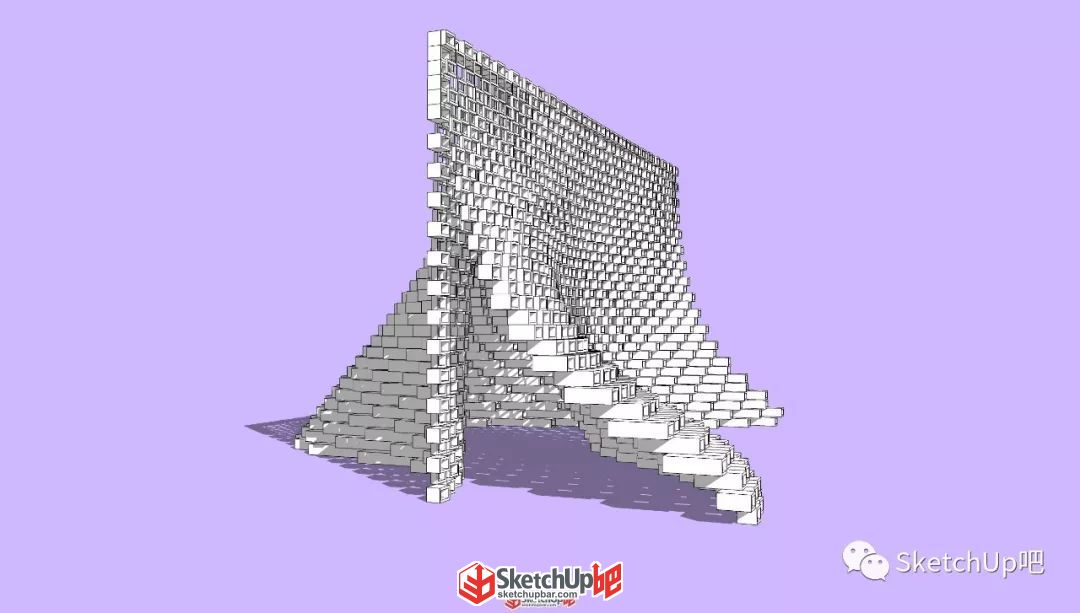

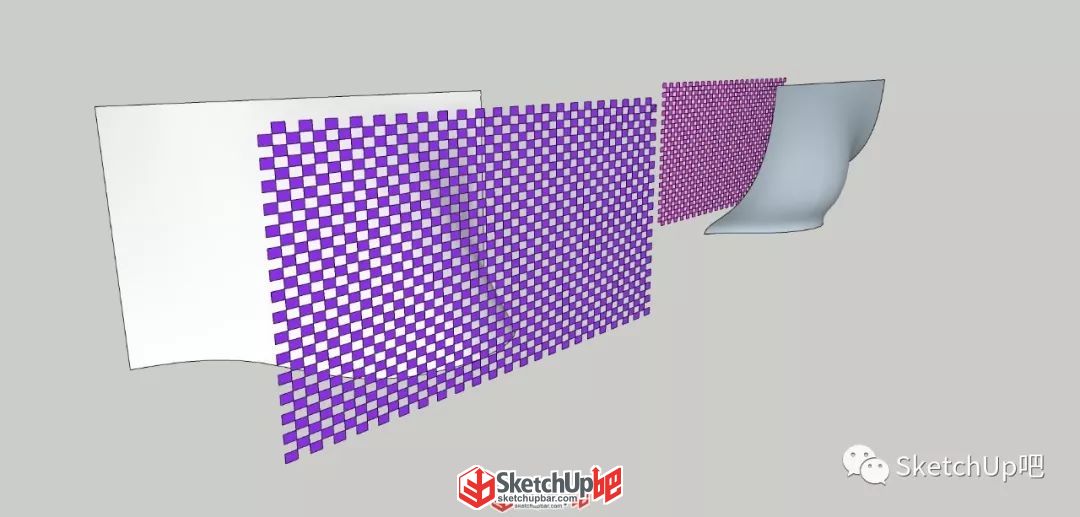

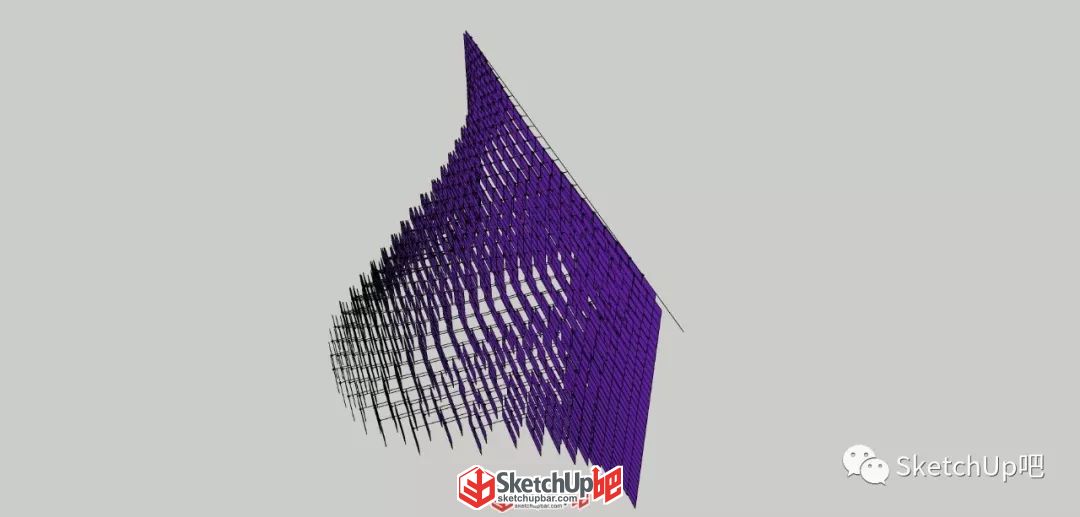

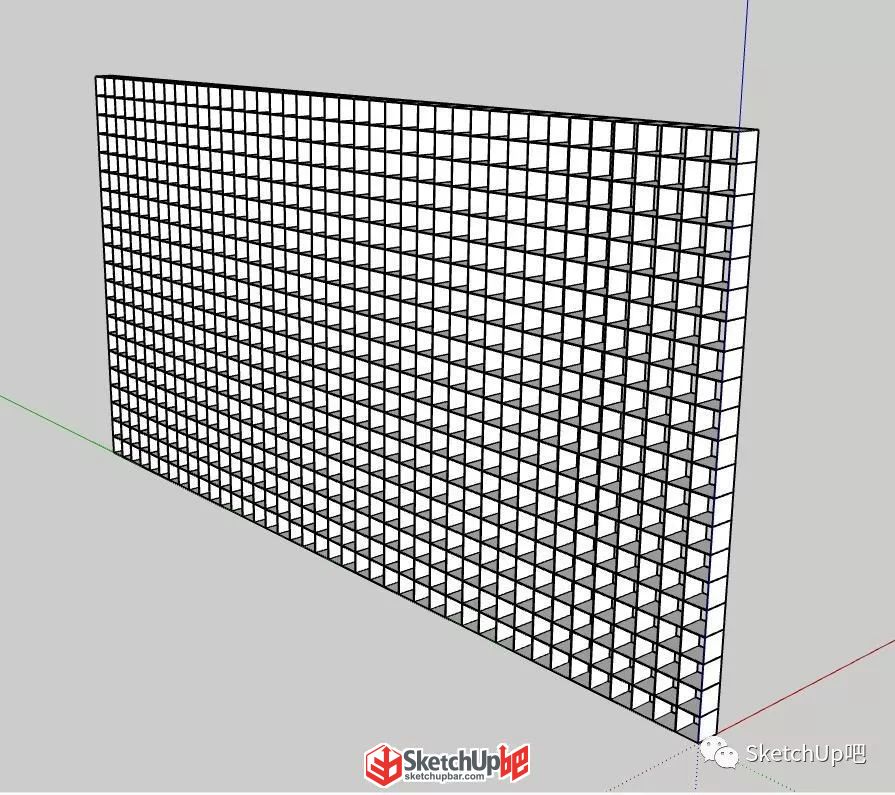

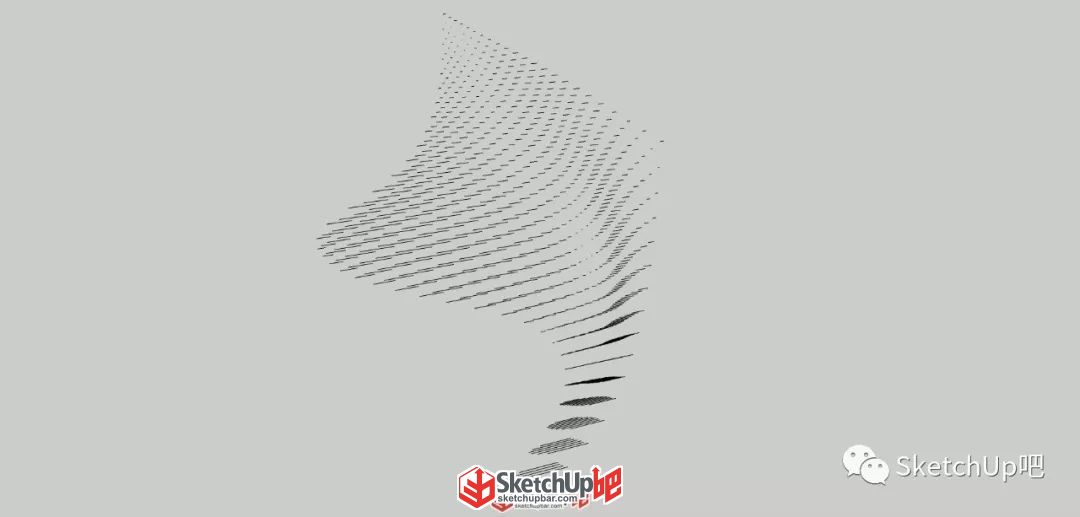

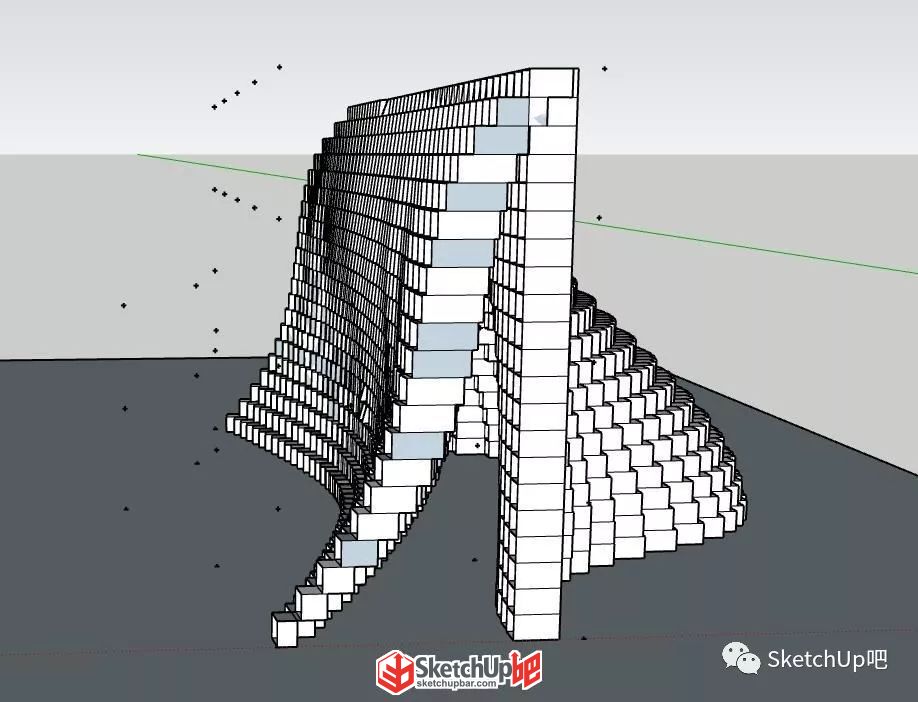

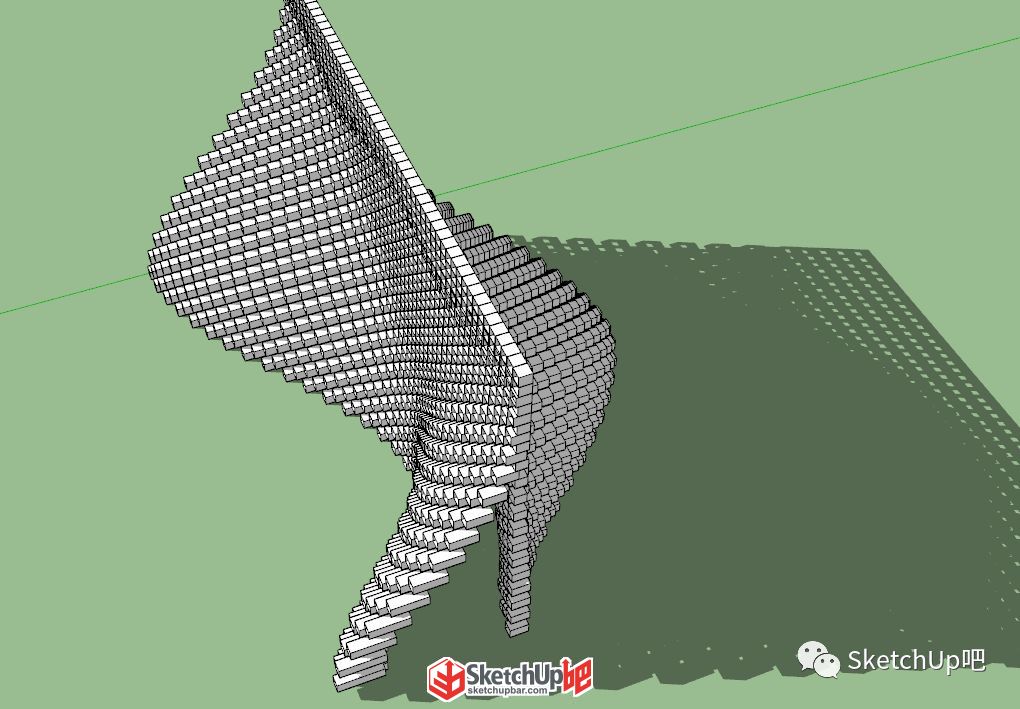

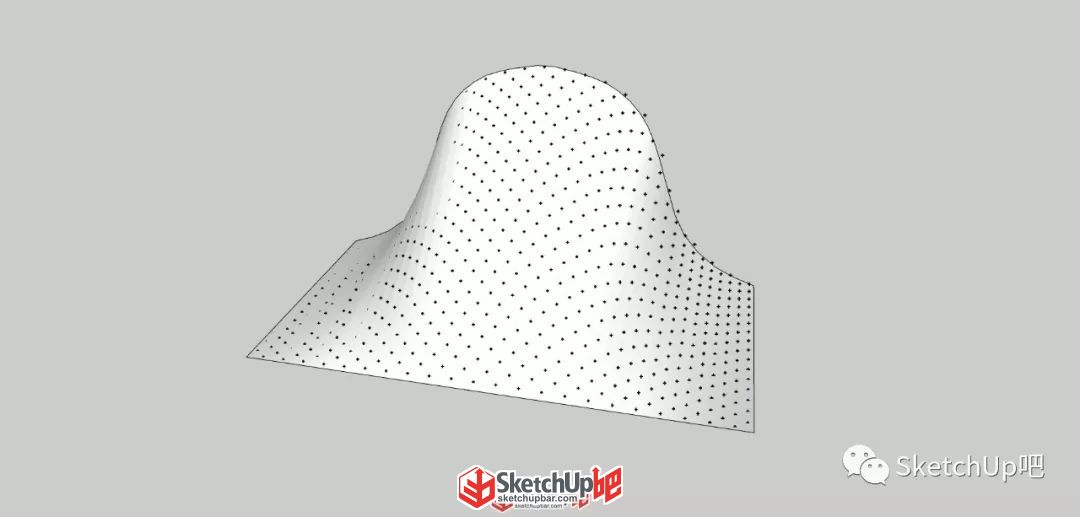

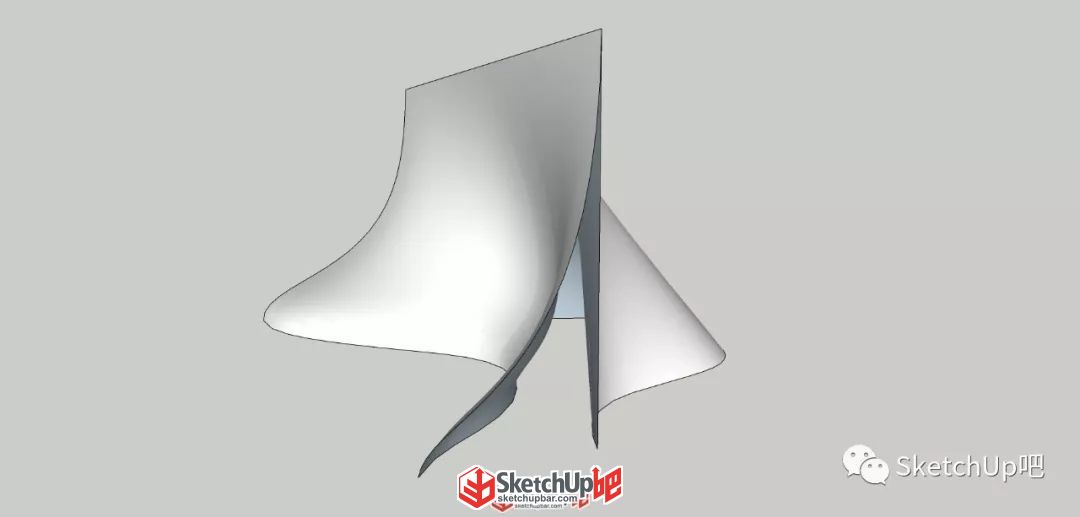

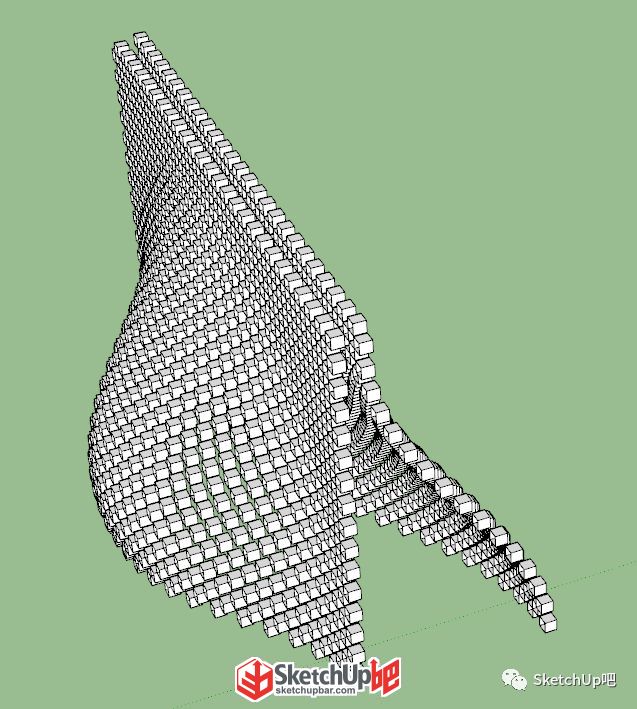

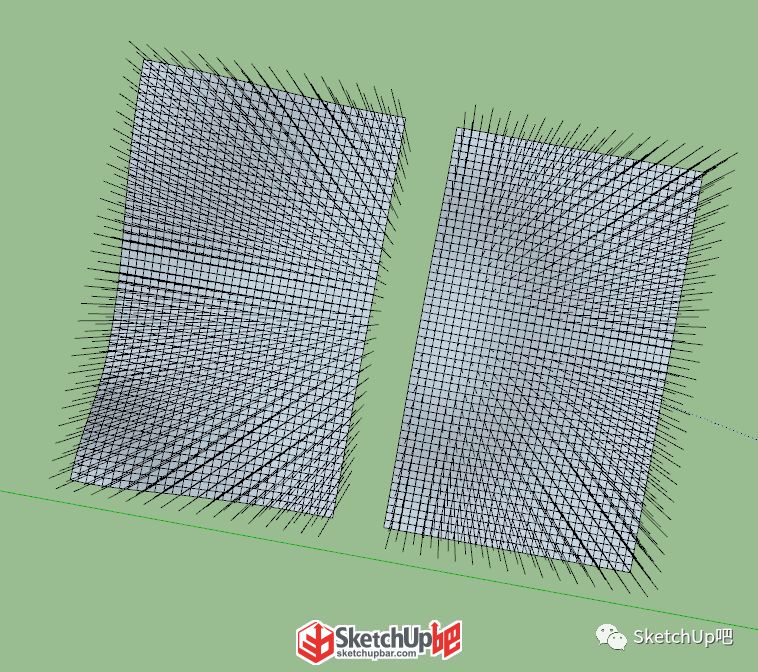

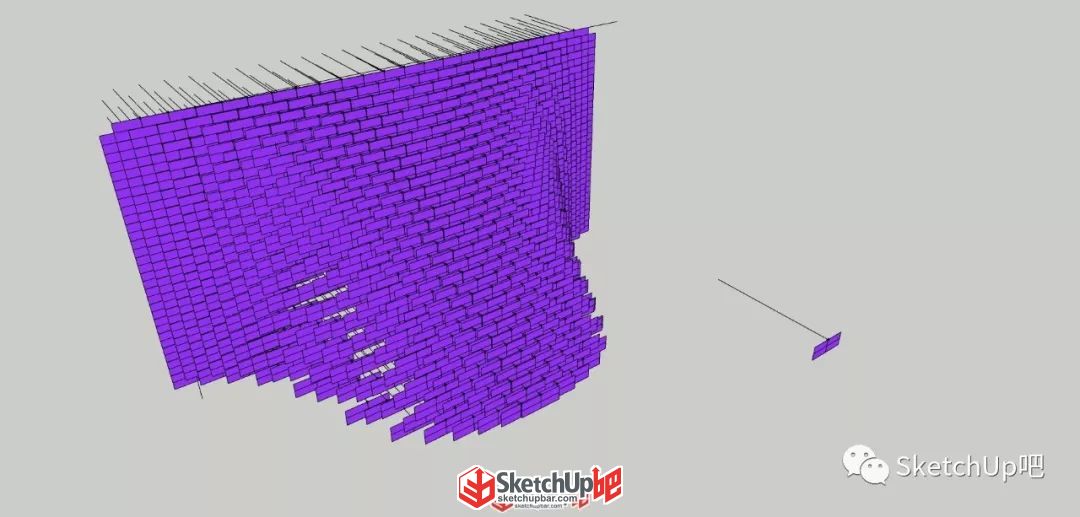

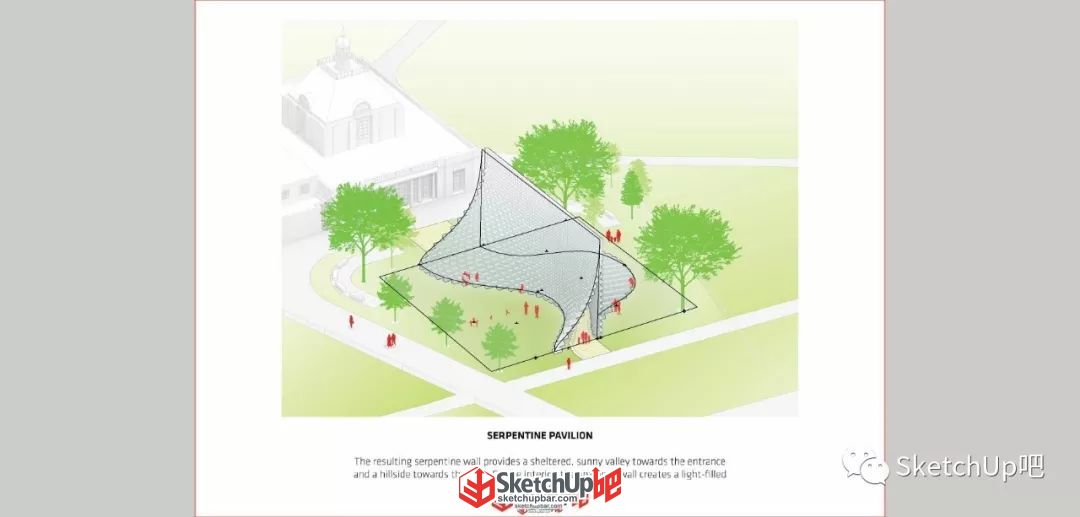

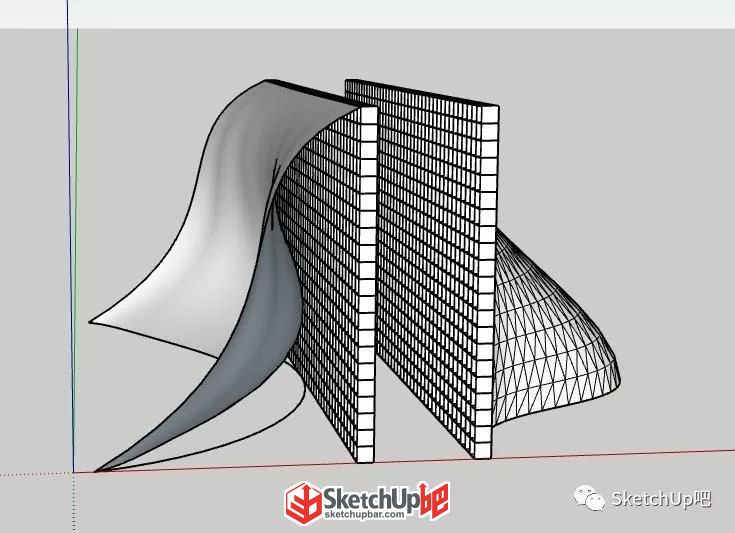

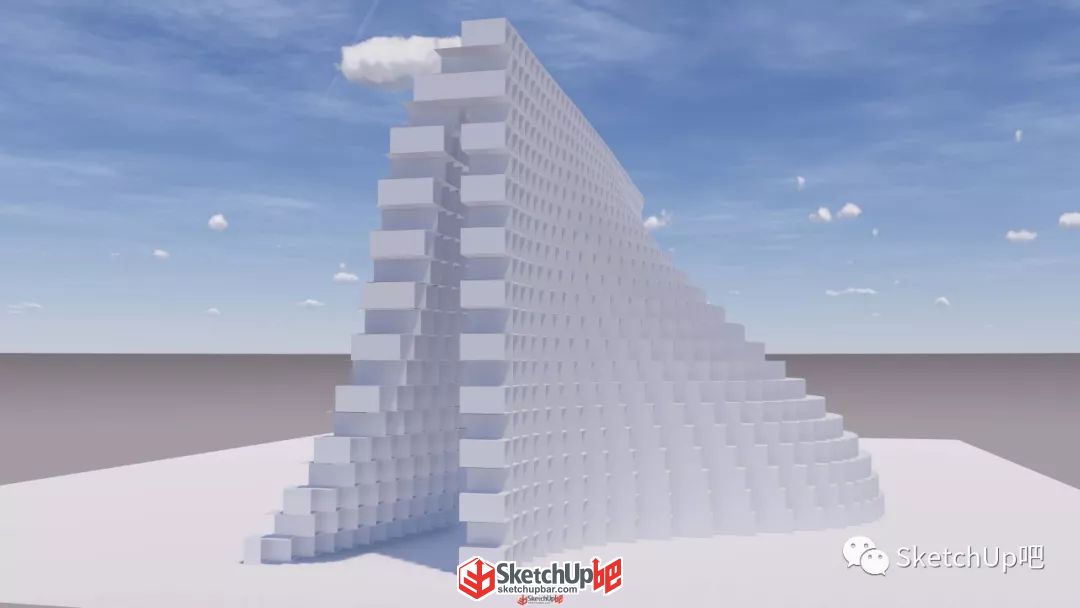

啦啦啦 小伙伴們 公布作業時間到 還記得我們上周的作業嗎? 先來回顧一下吧 ↓↓↓ 關于2016年的蛇形展館,用磚墻作為元素。這堵墻用擠壓的玻璃纖維框架堆疊而成。將墻體拉開,在里面形成一個空腔,容納展館項目活動。墻面的開合將線條變成了一個平面,將墻面變成了一個空間,創造了一個復雜的三維環境空間,人們可以從內部和外部等多種方式去探索和體驗。在頂部,墻體看起來就像一條直線,而在展館底部的入口形成了一個隱蔽的山谷,像一個起伏的山坡正對著公園。 吧友作業 1、照片匹配,畫出大概的輪廓線 2、提取干凈的輪廓線 3、使用【曲線放樣】(SUAPP編號427),成面 4、畫一個與曲面截面大小一樣的矩形,細分,顏色填充(顏色一致的小矩形是同一個組件) 5、兩個曲面各自領一個 6、旋轉方向,畫出組件中心點 7、只保留點,使用【標高放置】中的放置于面(SUAPP編號39)下落至曲面 8、旋轉方向,使用【批轉組件】中的點轉組件(SUAPP編號242)將組件點變成右下角的樣子,得到整體模型 9、炸開,刪除長的端點線 10、提取同方向的線段,【修復直線】(SUAPP編號36),使用【批轉組件】中的線轉組件(SUAPP編號242)將直線轉換為組件 11、同理,得到另外一個曲面對應的組件陣列 12、各自組件成方管 13、拼到一起 1、畫出大概方格 2、畫出大概曲線 3、【曲面放樣工具集】中的雙軌放樣(SUAPP編號108),生成曲面,自由變形微調 4、放一起,用s4u變形,ex拉伸,兩側各弄一次 5、放在一起,調點細節 6、有些細節沒做了,要到原建筑效果,s4u變形每側要做兩個曲面來變形

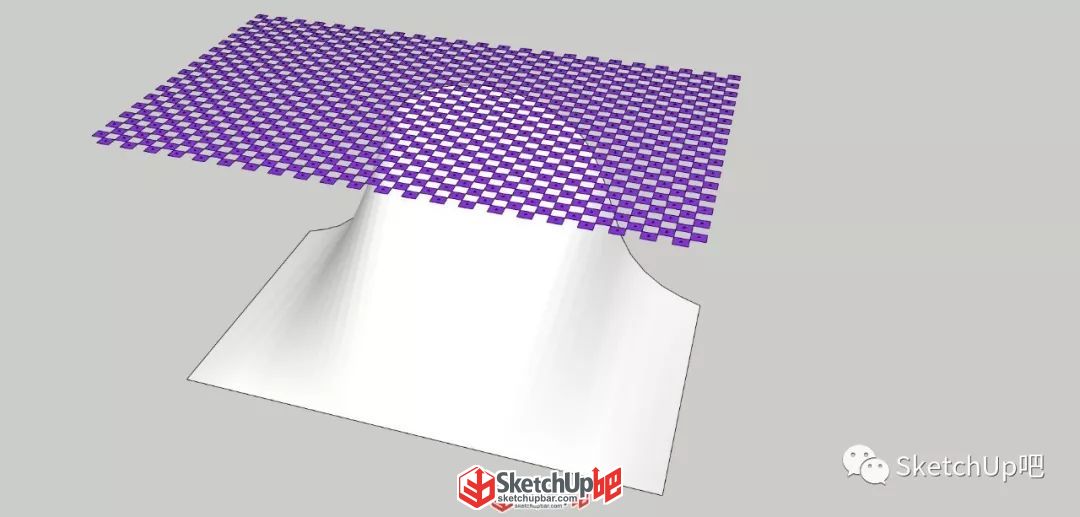

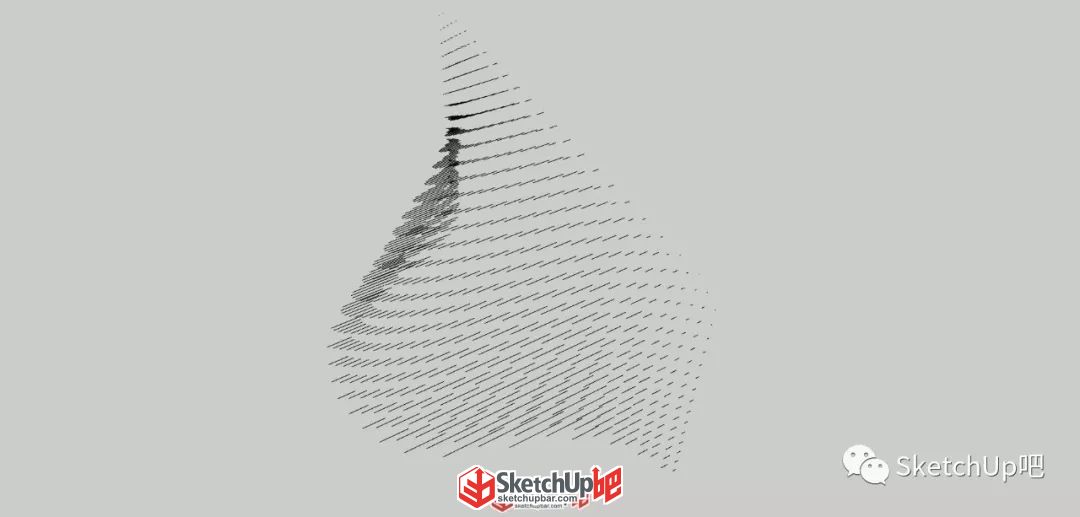

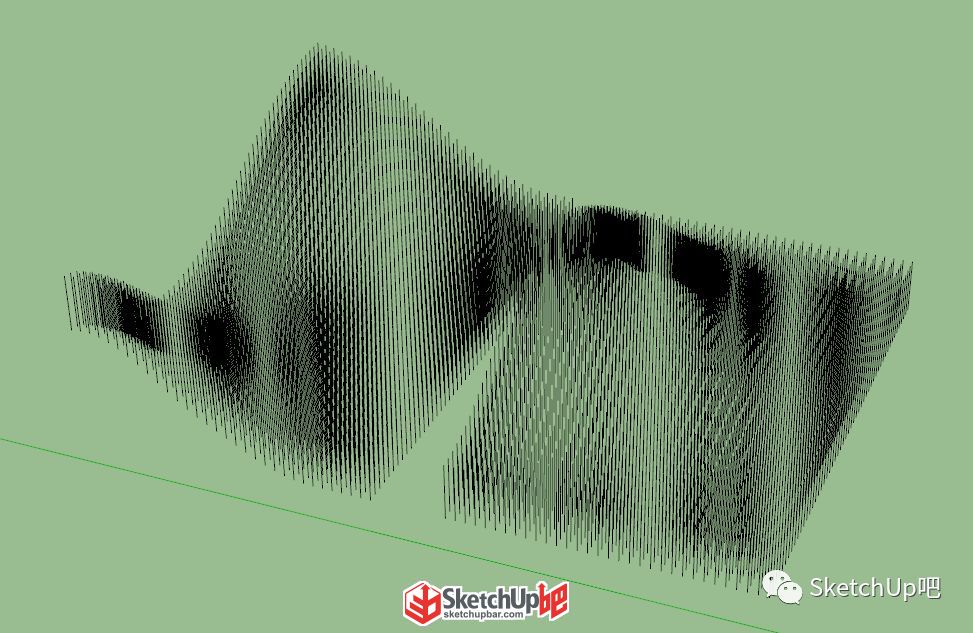

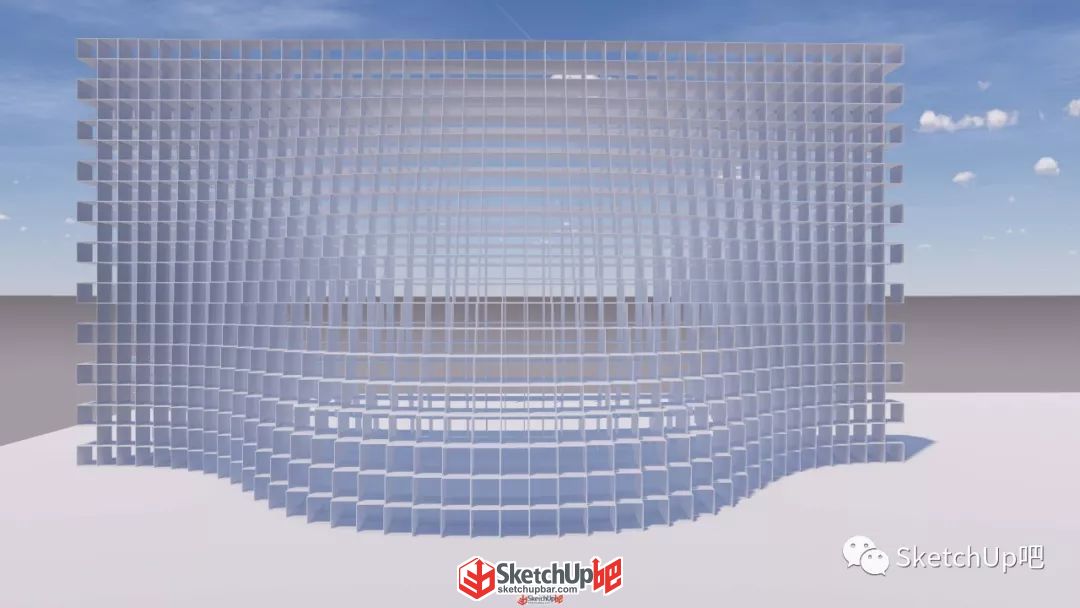

1、用地形工具,拉出約32x52個格子,構建曲面 2、交叉在格子的交點放置線段 3、地形向上復制一段距離,選擇地形和線進行交錯,得到不同高度相同長度的線段 4、選中線,通過suapp工具:批轉組件】中的線轉組件(SUAPP編號242),轉換成同一個組件,進入組件編輯成單個方管,整體旋轉進行組合 5、在突起的位置,做個圓,用【曲線干擾】(SUAPP編號283),縮放干擾 6、在一條軸上縮放,調整適當數值,使得邊緣不會放大,可以縮放多次增加差異,得到模型 沒想到大家能用這么多不同的方式來完成作業 小吧我算是開了眼了 快給自己拍巴巴掌 有什么心得疑問都可以到原貼和大家交流復制網址即可進入sketchupbar.com/thread-362695-1-1.html 視頻來了 視頻錄制:SketchUp吧彈指神通 MUSIC:Richard Clayderman - 星星小夜曲 sketchupbar.com/ke/75 本文使用插件來自 SUAPP3.4中文云端插件庫(專業版) 插件下載地址 www.suapp.me 更多視頻教程歡迎鎖定SketchUp吧 【超級講吧】欄目 www.mgcxq.cn/ke 現在購買《吧卦》5-8期實體書將免費獲贈1-10期電子書以及5-8期模型在《吧卦》中你將學到更多的建模教程和渲染技巧掃描下方二維碼即可購買 或復制地址進入吧友團購買 subar.me/tuan/15 一起來愉快地學習吧 |
