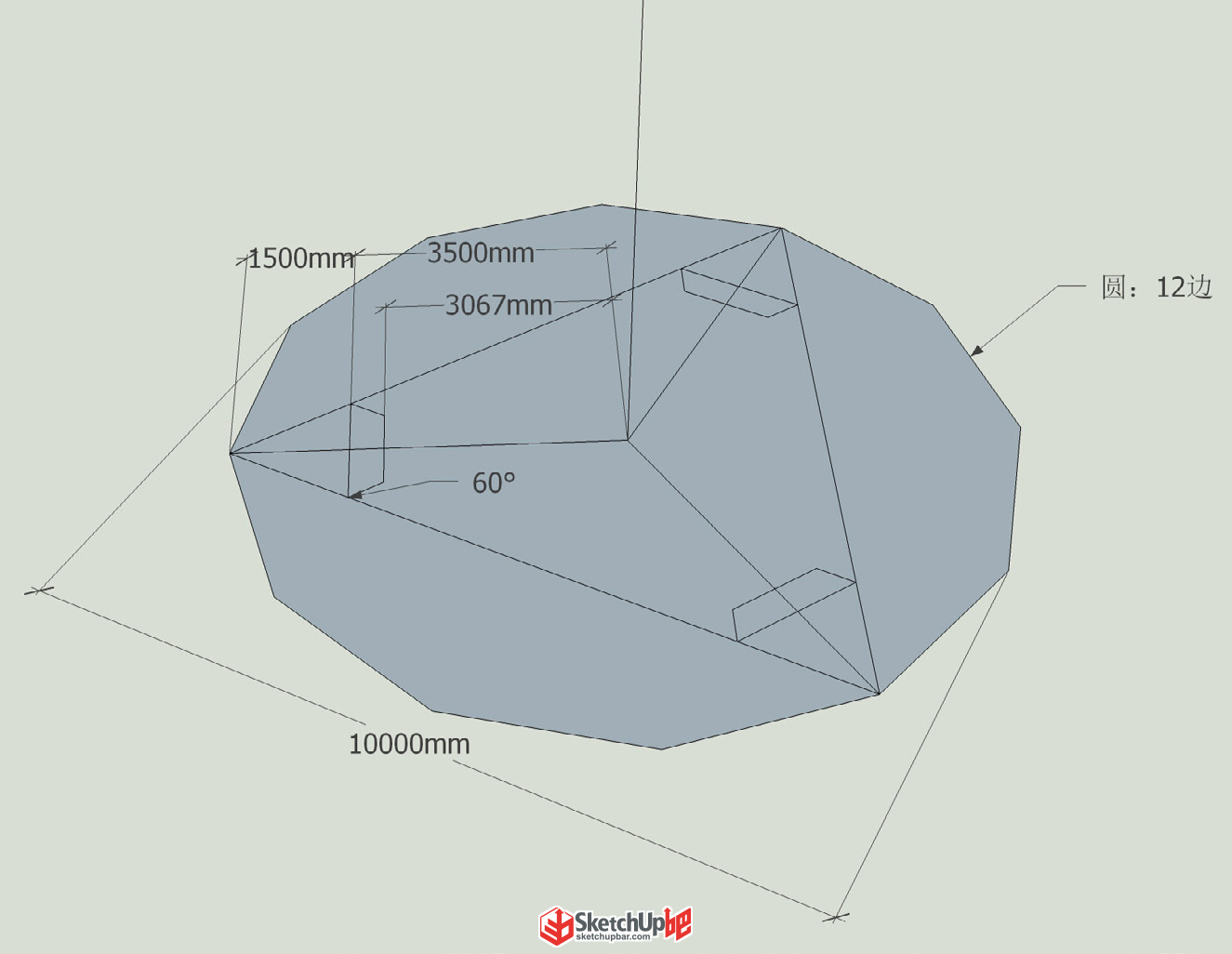

1、因此樓為規律造型，先繪制三角基礎的輔助面、輔助線。模型主要以視覺美感為主，所以尺寸標示并無實際意義，尺寸在此僅作為參考使用，用來大致推算控制樓體各部分間比例關系。只不過在尺寸選擇時，依基本建筑知識，盡量合理一些，方便以后調整。（如樓板若按150mm來算，則模型控制在其倍數上，如選擇30， 將來即可整體放大5倍。）

注：為何選擇底邊為12邊圓？

考慮點有二：

① 圓為12邊是因為12是3與4的最小倍數值，這點很重要，這樣在進行捕捉時，既可以方便捕捉到“四個正方向”，又可以捕捉到造型所需的角度。

② 作為一個“圓”，在之后若需要整體縮放大小時，圓點不會變動，若直接以三角形為底面輔助，縮放時圓心會有變動。另外提示一句：在 SketchUp 里請盡可能地保持對弧線段數、點數的敏感，這種習慣在建模時有益于對異型造型的把控。

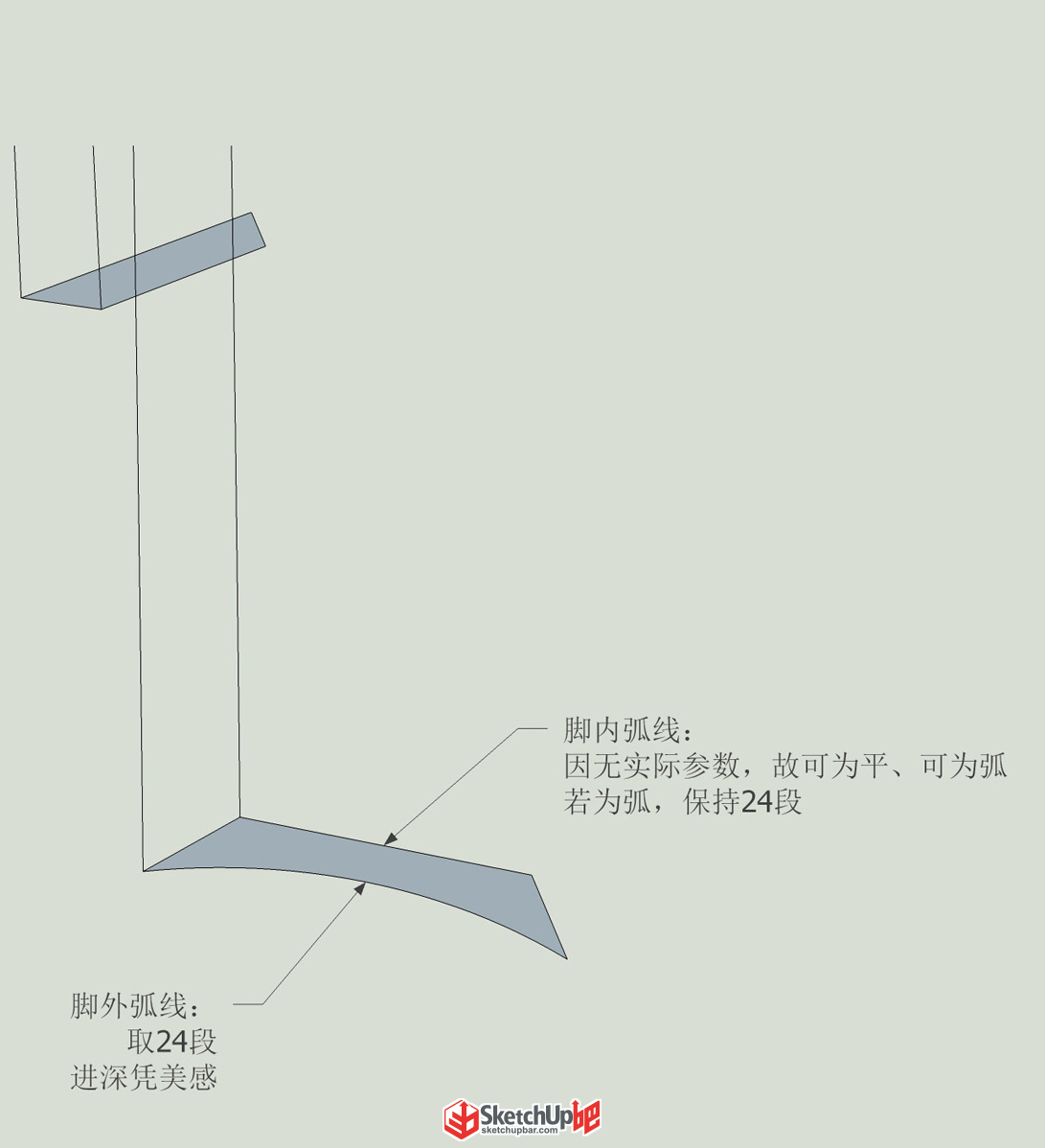

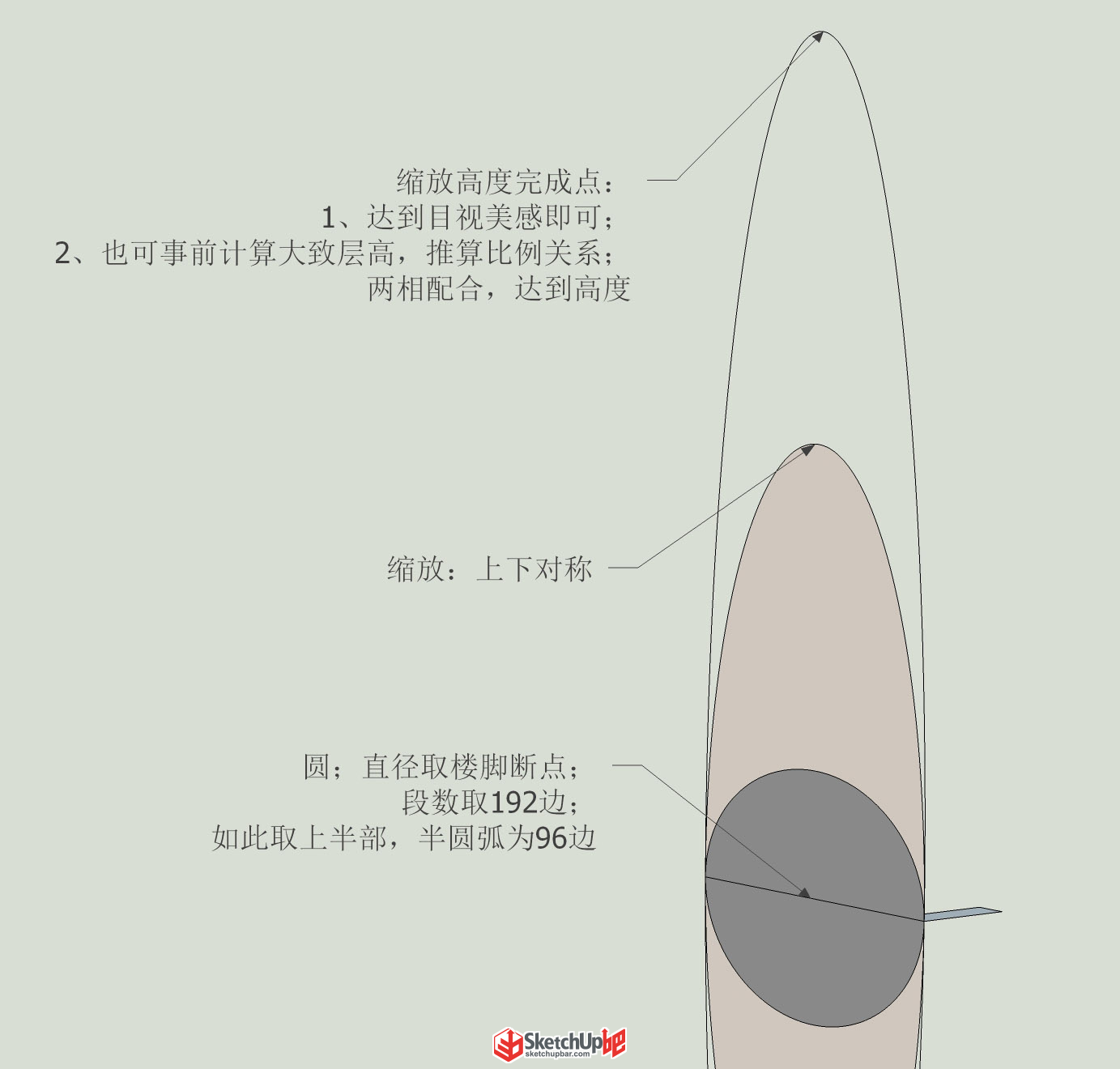

2、在樓腳間繪制樓體造型線。因有厚度，所以需要內外兩條，為避免圖示過亂，此處示意一條。簡單做法由一個“圓”縮放而來。精細 做法，可由樣條曲線獲得。

注：邊數的控制。

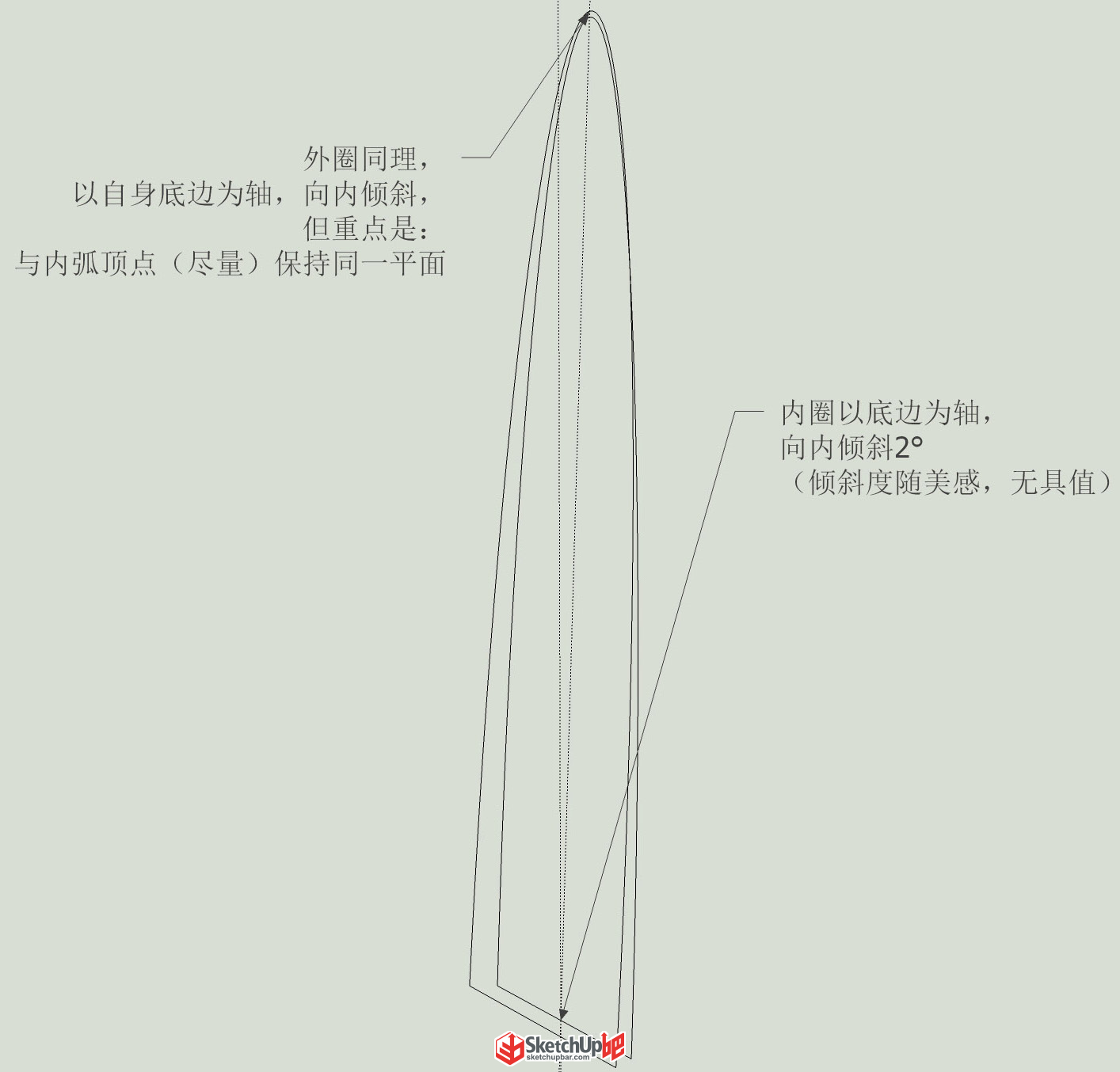

3、配合美感，傾斜造型線。為何要傾斜？因為最終造型整體是偏向上小下大的“椎體”造型。本人在之前推敲此方案時，使用的方法是中規中矩完成整體造型，在最后使用 自由變形（SUAPP編號45）將頂部縮小，得到“錐形”樣式，但產生的問題較多：如計算量復雜、造型變形等，雖得形似，但弊端諸多，在有過前車之鑒后，對于斜度美感的把握已心中有數，所以此案步驟中，直接先傾斜。

注：兩條弧線，在頂部處，兩頂點盡量在同一平面。

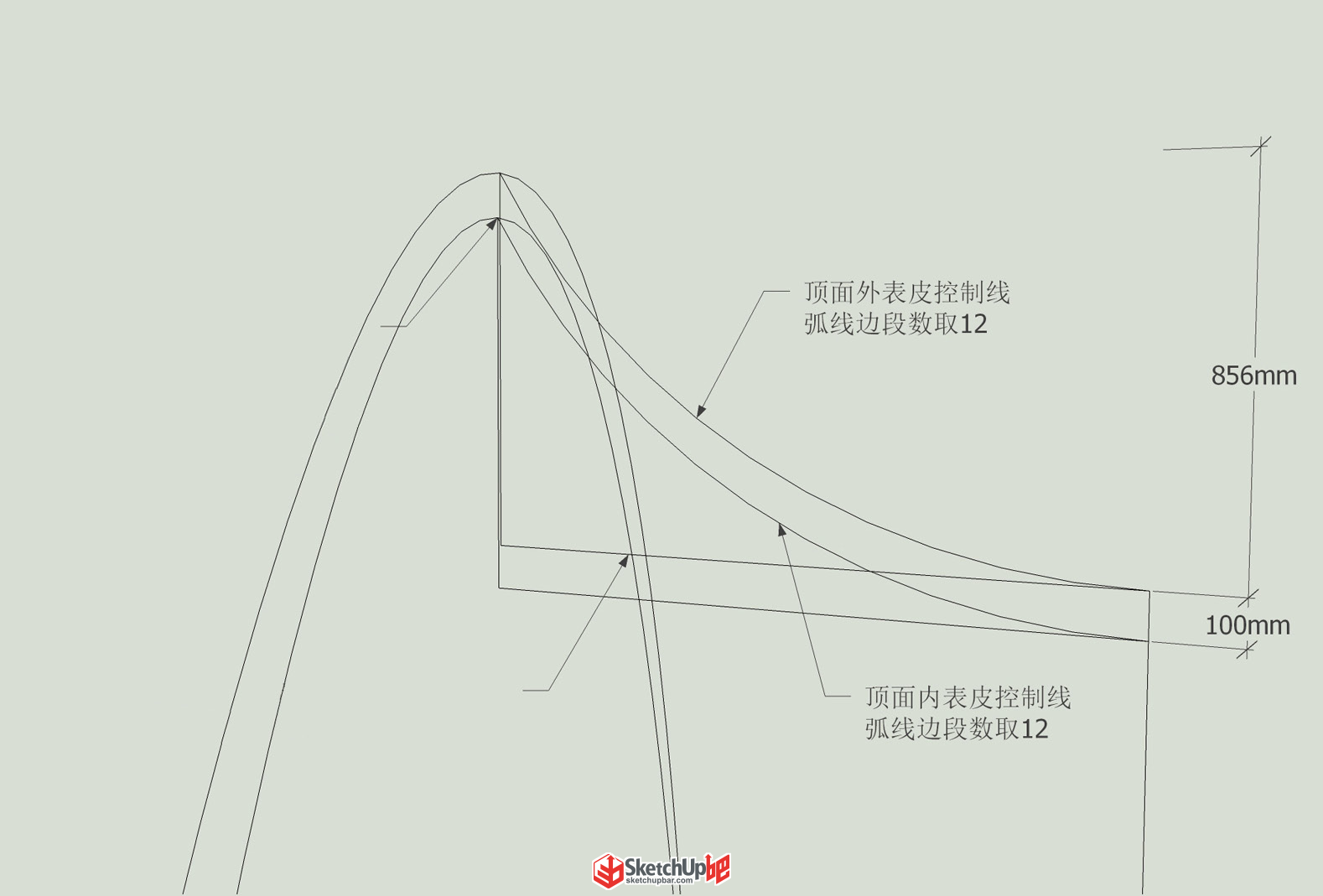

4、繪制其余造型線。同理曲度的控制完全憑美感，尺寸僅為參考。

注：弧線段數的控制是我一貫提及的，仔細注意會發現我用的都是“12”的倍數，具體因人而異無強求。只是倍數的好處在于，曲面成面后的布線很規整。

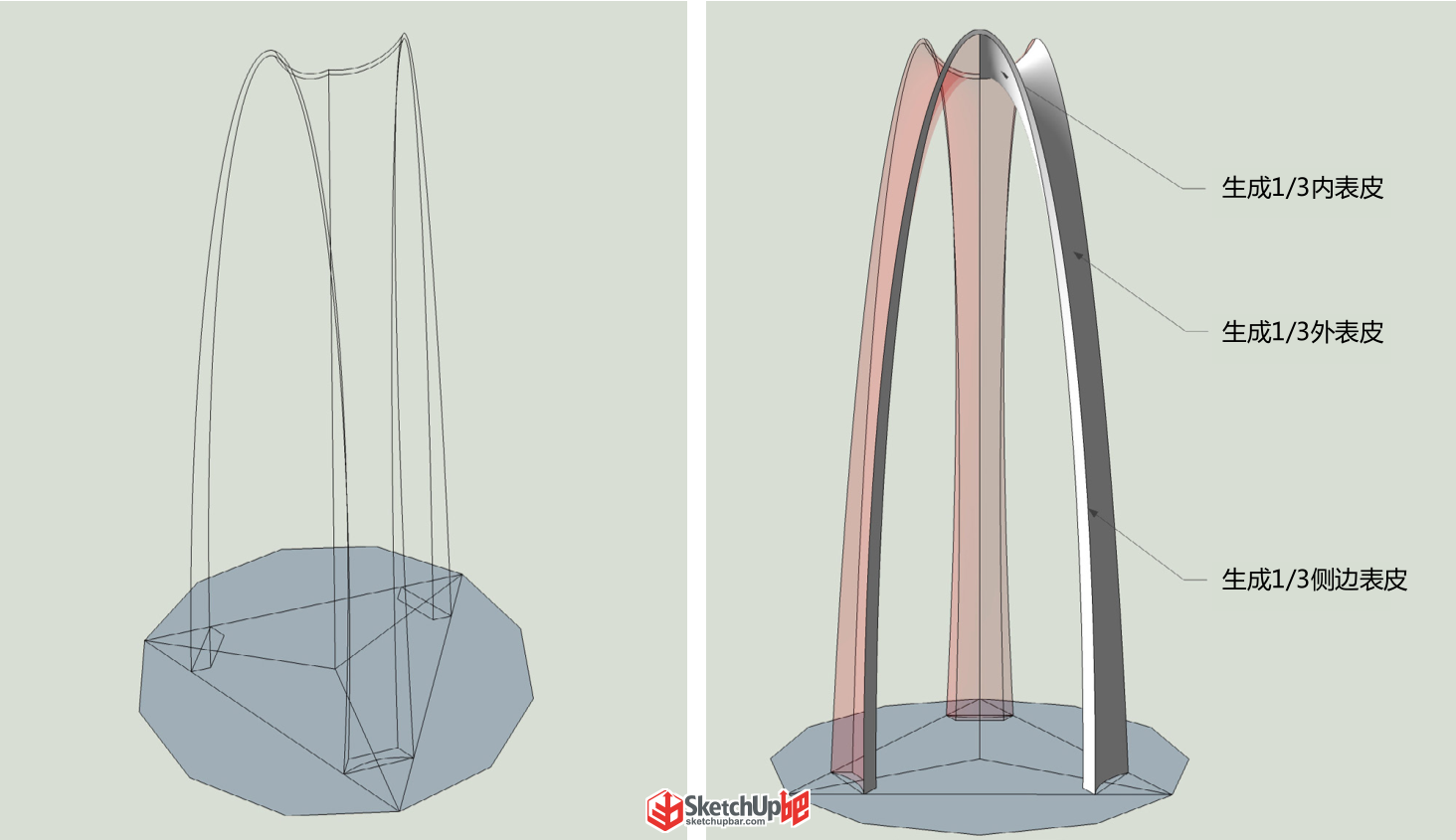

5、復制整理有用的造型線。 開始封面：外表皮+內表皮+側邊表皮。因是規律造型，所以制作1/3即可，旋轉復制其余面，最終構成整體造型。

注：成面用 曲線放樣（SUAPP編號155） 即可， 此樓體基礎造型完成。有心的朋友可以提取一個曲面，取消柔化來看看，當點數有規律后，面的結構線是不是非常規整。

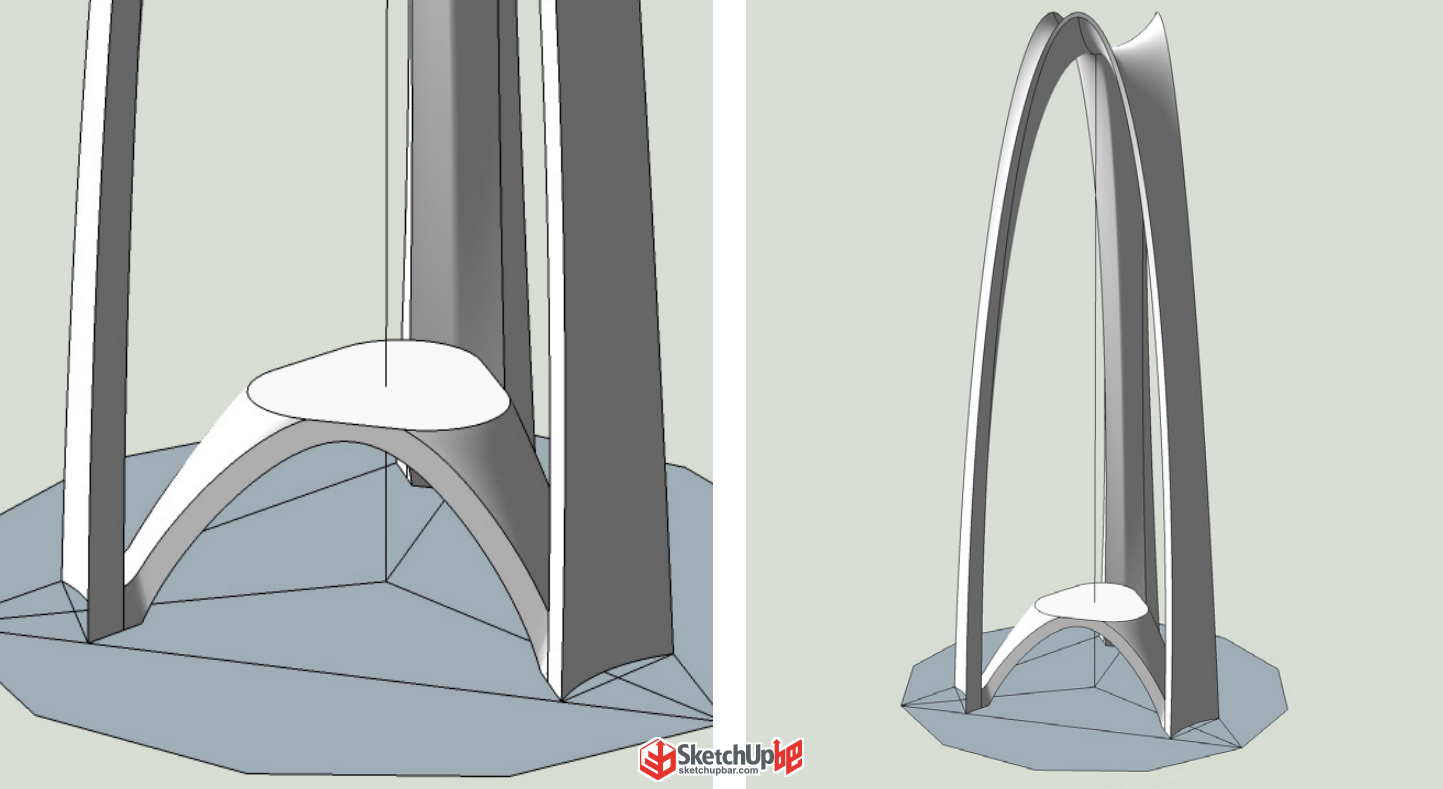

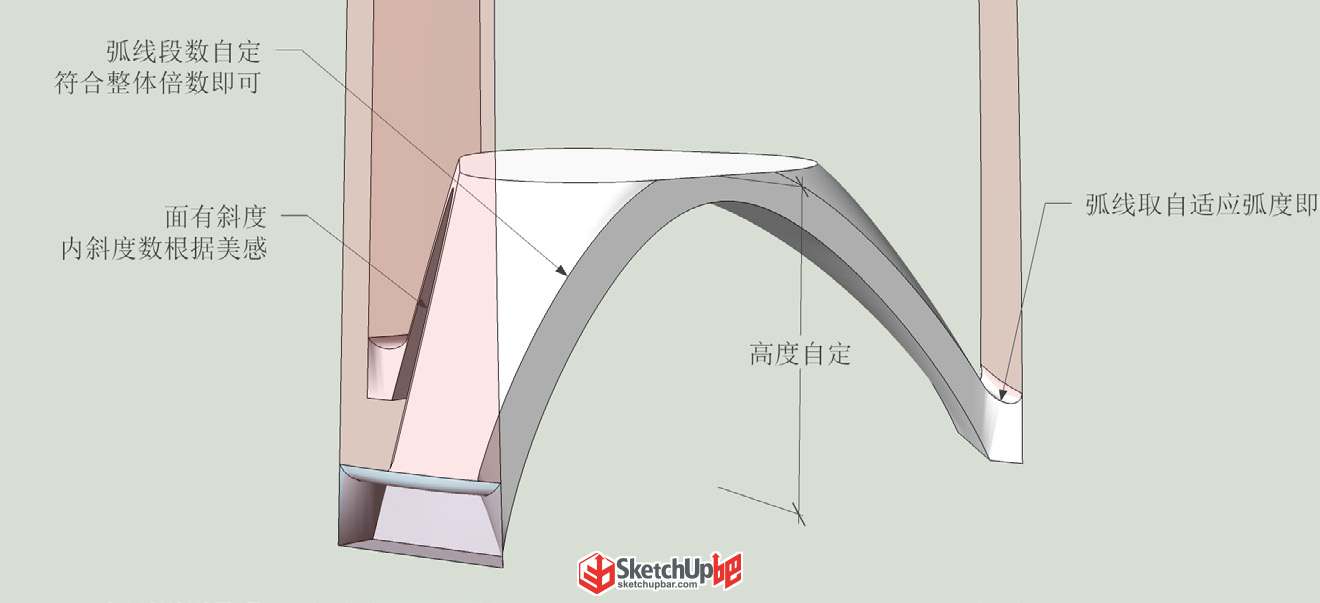

6、按上述樓體造型產出原理，同理制作出底部。高度的確定，是在最初思考揣摩模型時，就大致定好樓層構件所占比例的，那么底部高度隨之可獲得。所以這說明動手制作前，“消化”模型的重要性。

7、組合兩部分構件。在捕捉關鍵點沒誤差的前提下，此步驟基本不會有問題。組合的目的在于審視造型整體比例關系，判斷美感是否到位。若美感不夠，則重復之前步驟，重新制作。

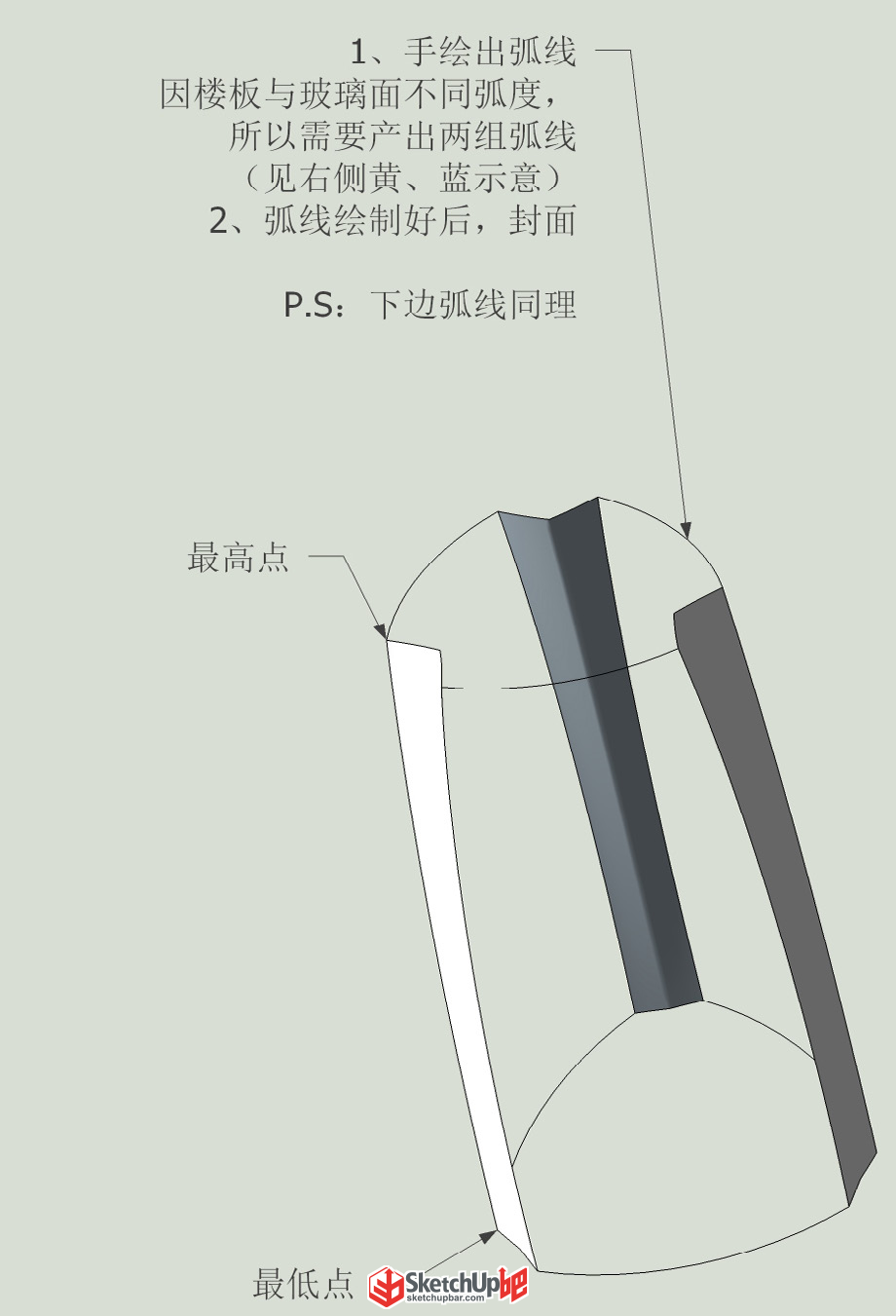

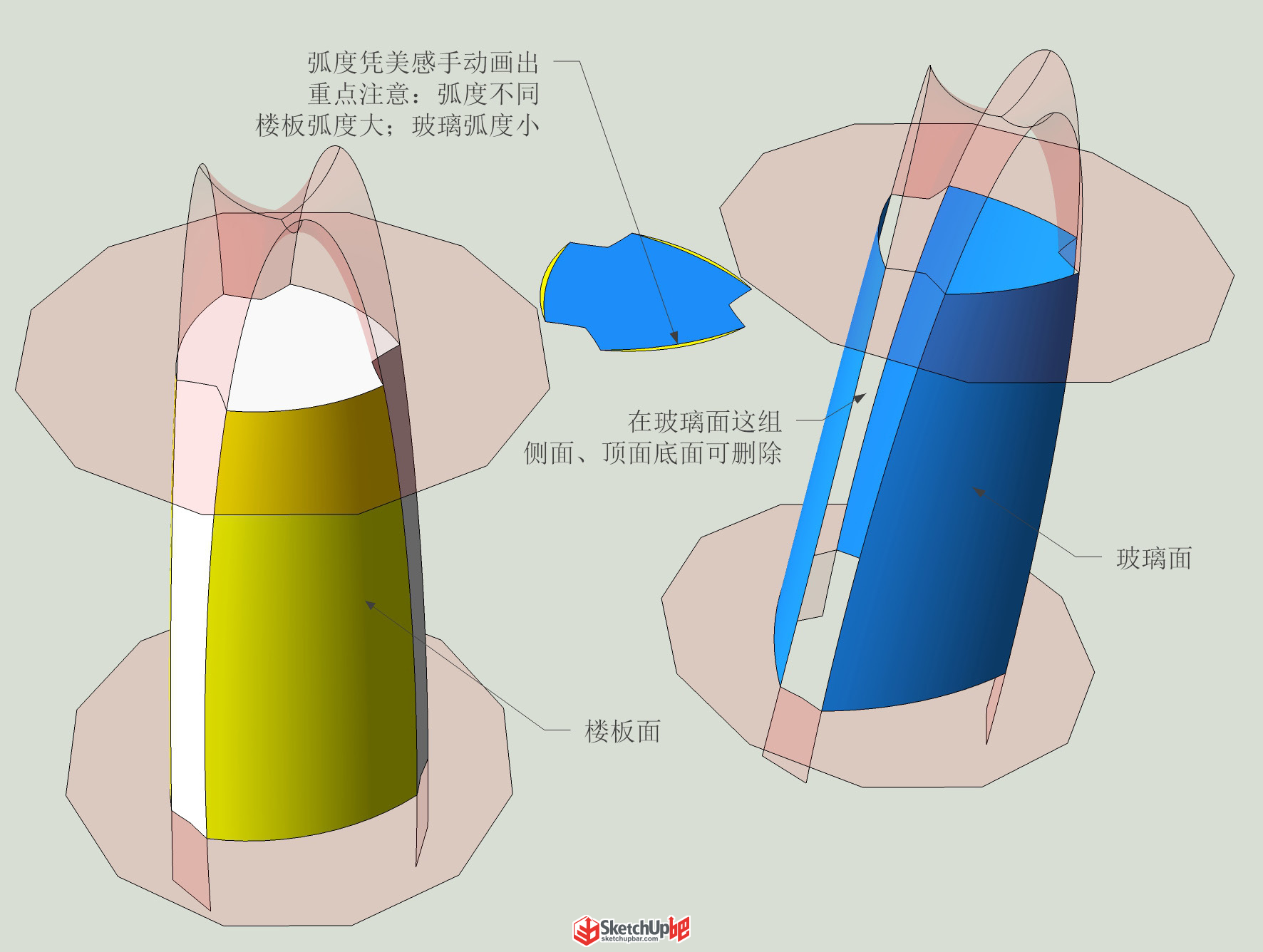

8、制作樓層構件基礎體塊。疊加的樓層形成整體性，是有規律的，所以要整體制作，但經觀察，樓板與玻璃其實不在同一平面，有進深關系，所以二者需要單獨制作。取樓體內表皮為基底，繪制造型弧度（上弧與下弧），完事封面。

注：①樓板、樓層總高之和所占整體比例，以及向外弧出的美感如何確定，事先需推敲，才能保證“顏值”。

②若無細節需求，“玻璃”構件其實可看作一個“單面”，所以生成一個“面”即可（下圖藍色），其余旋轉復制；而“樓板”構件，每層都是一個實體，所以本身就需要由“體塊”來生成（下圖黃色）。

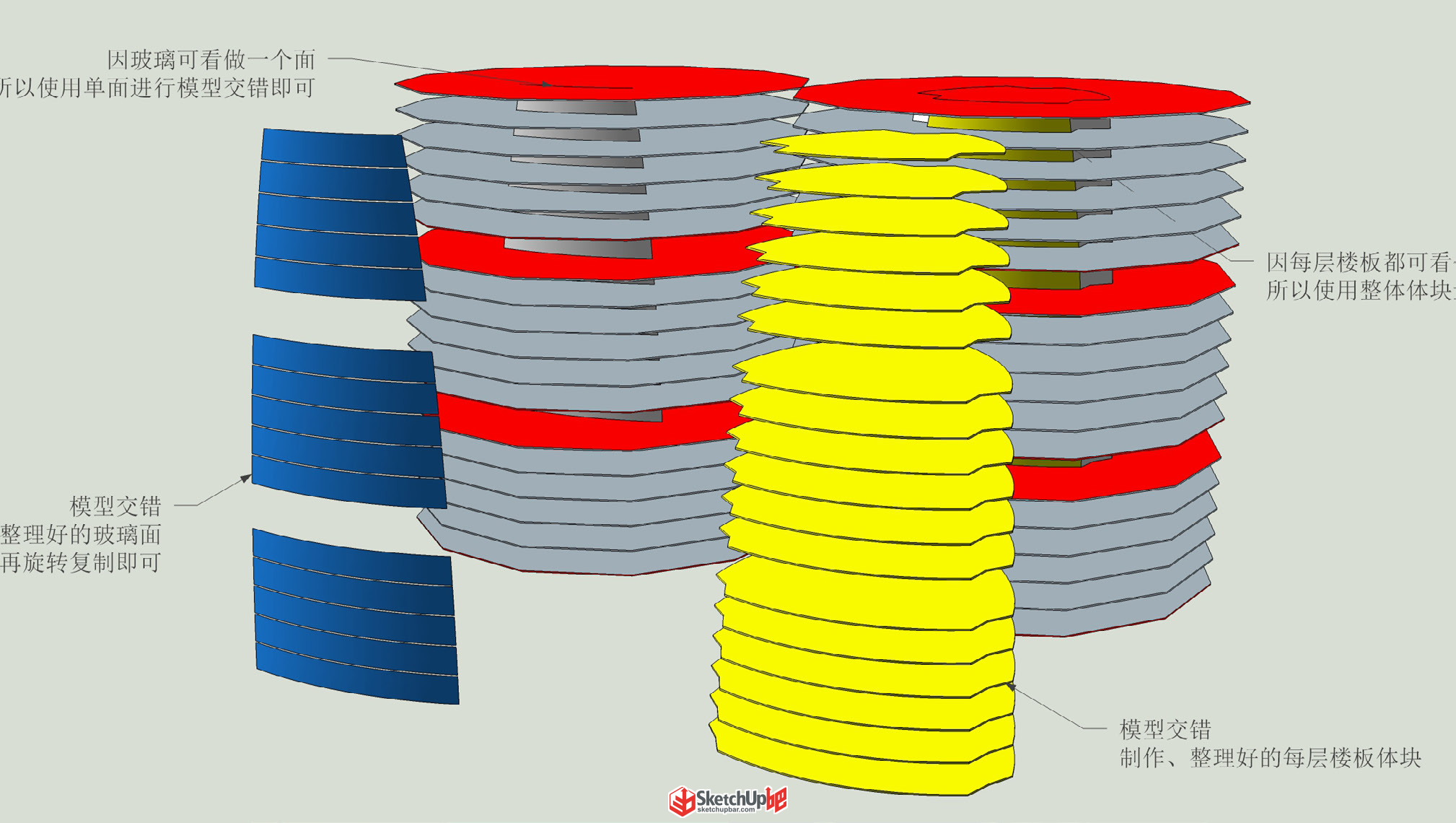

9、分別生成玻璃構件與樓板構件。二者的生成采用“模型交錯”即可，“實體布爾”相減的話計算量大，容易出錯。

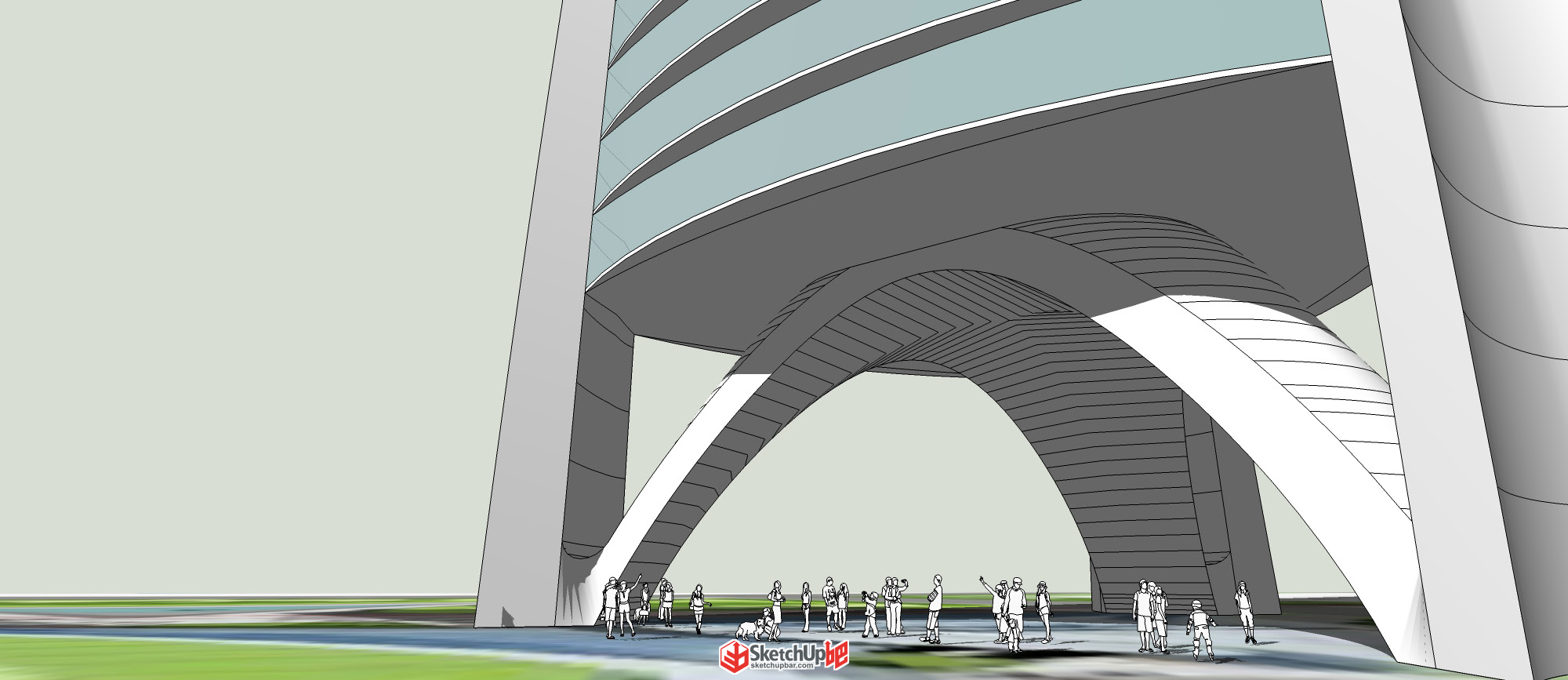

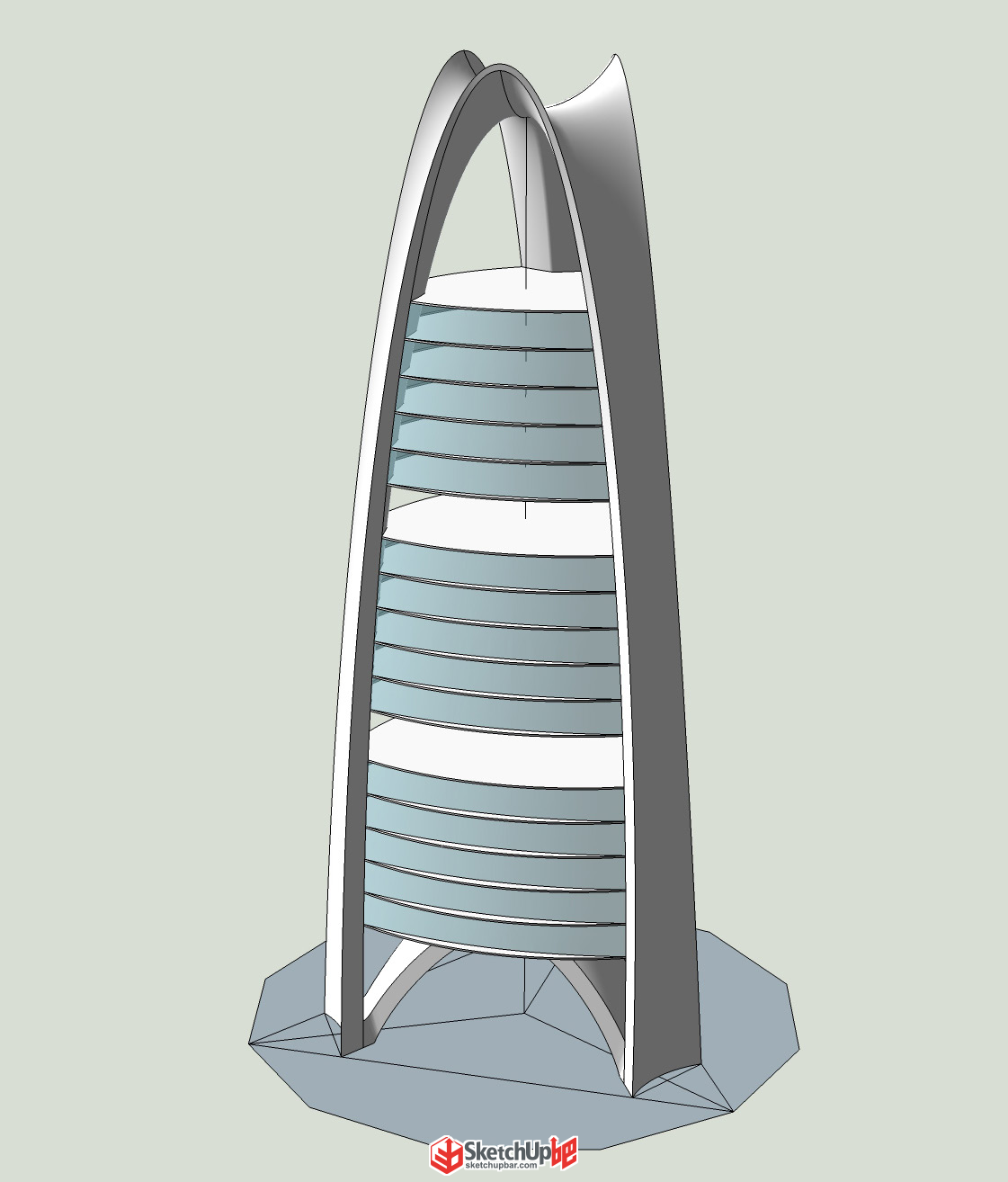

10、同理，組合各部分構件，審視美感。至此，若無大問題，則建筑體已成大形。

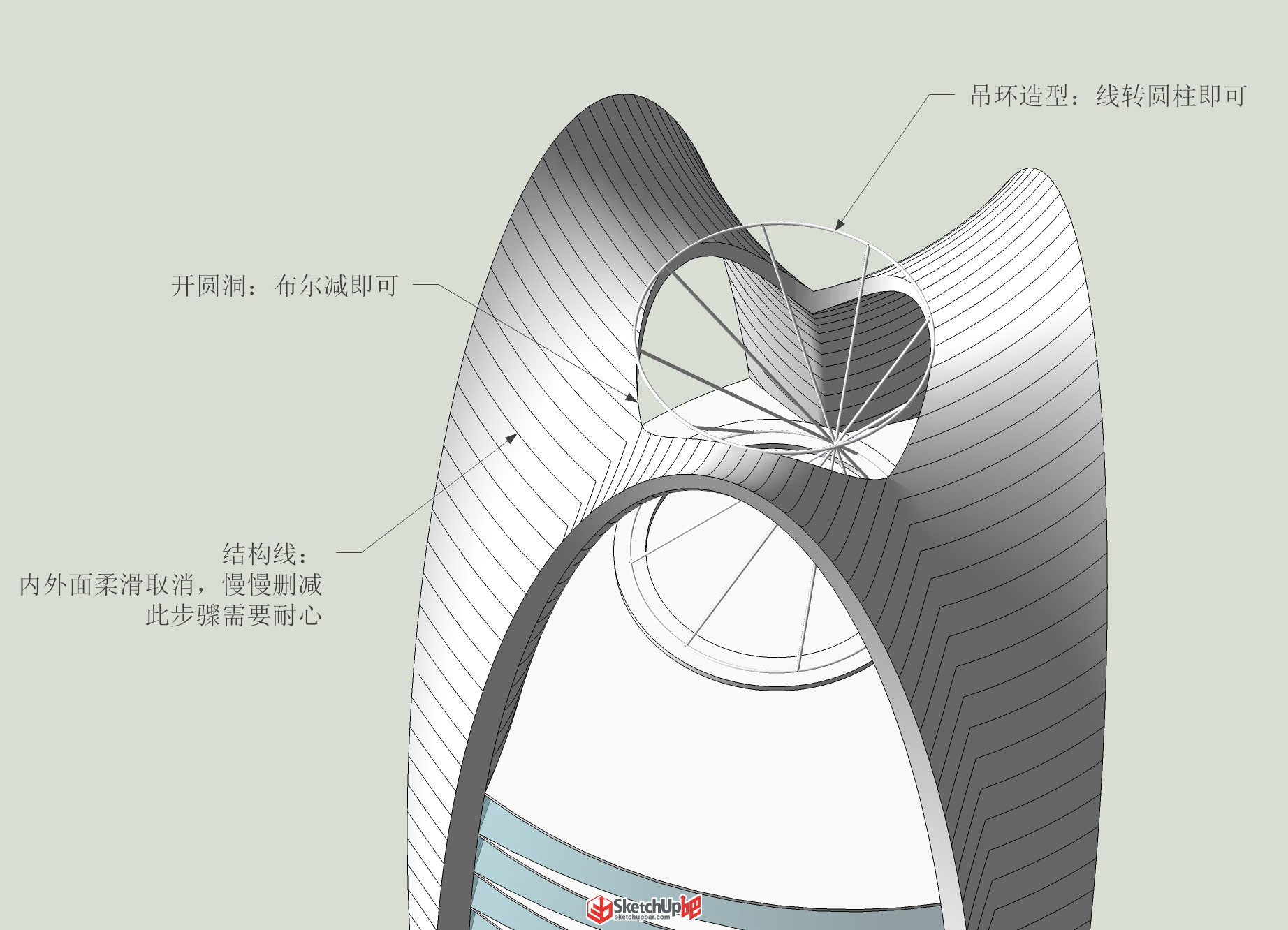

11、完成細節。很遺憾，表示僅能完成目視細節，如結構線、裝置物等。

注：結構線的提取，是通過取消“表皮”柔化來獲得，此步驟刪減比較麻煩，望耐心。裝置物等制作此次不做重點講述。

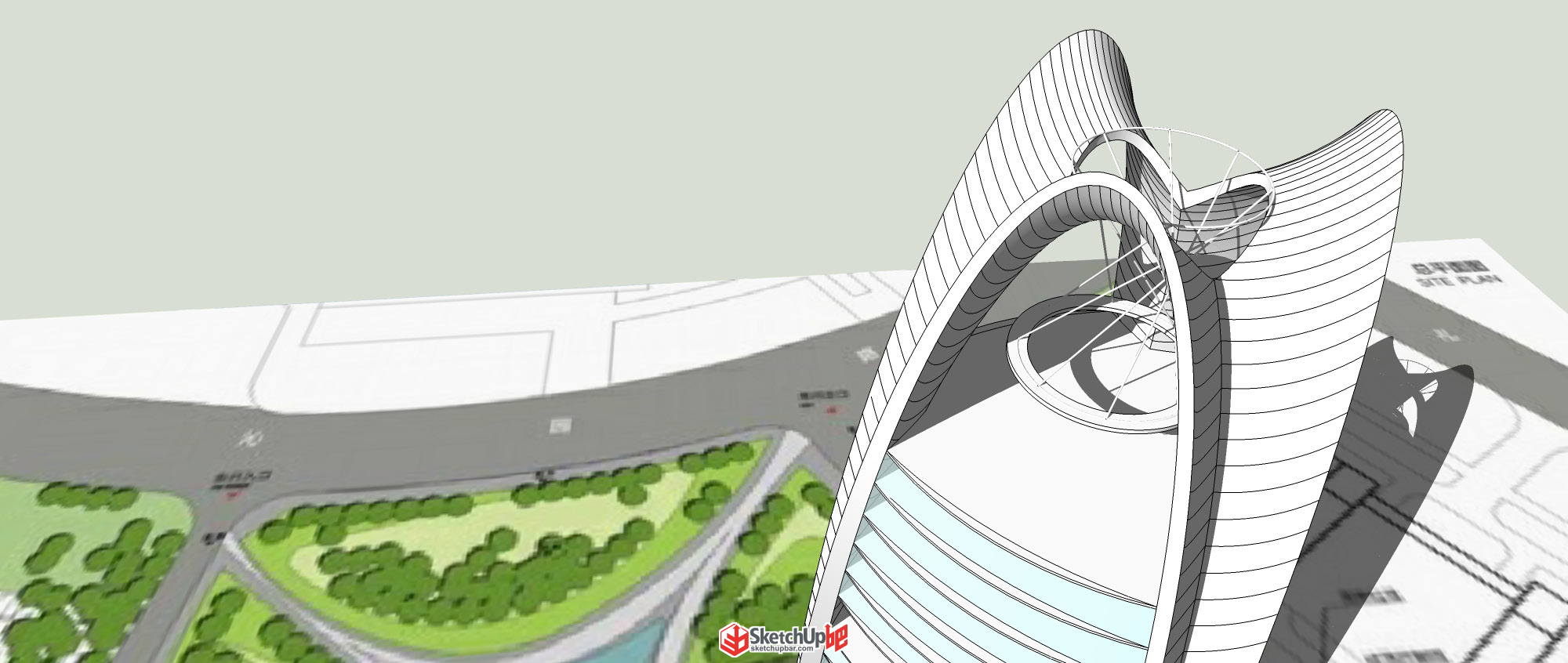

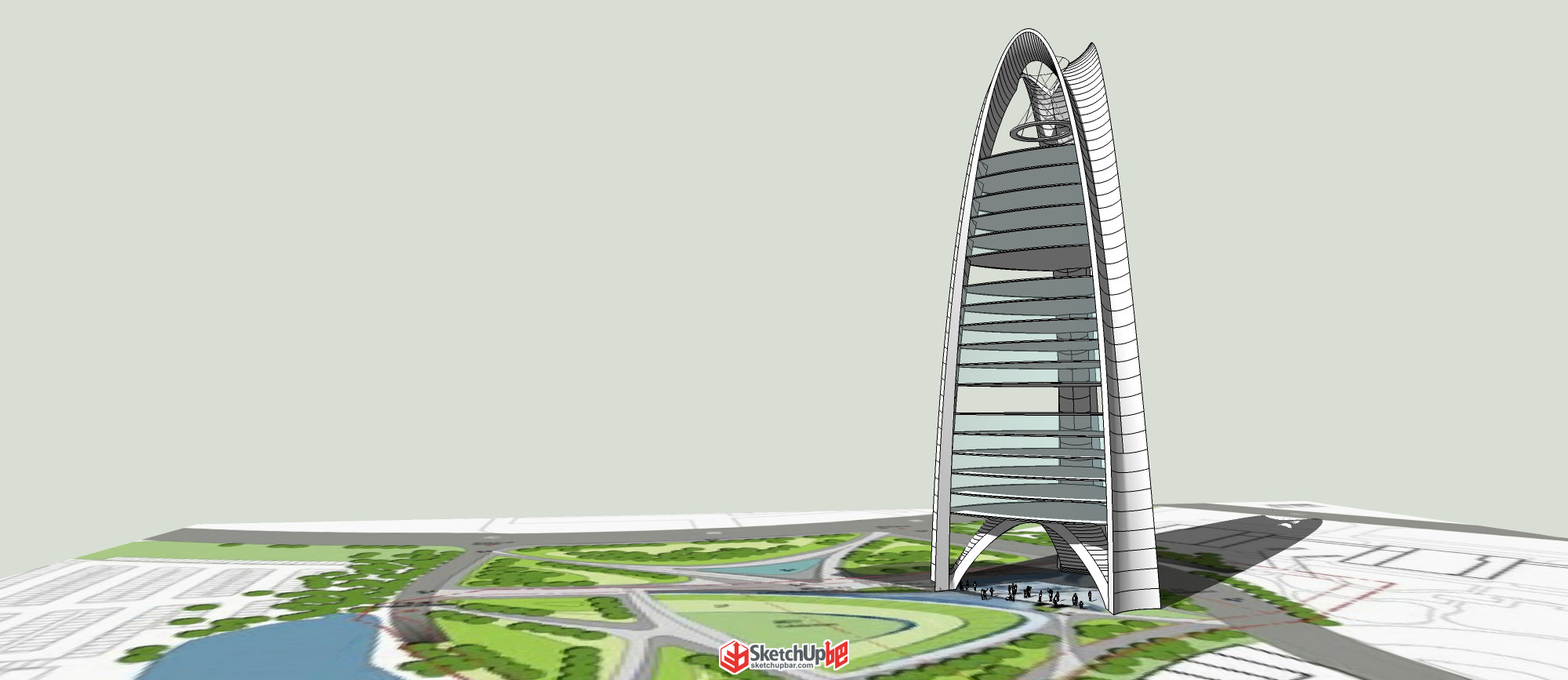

OK，此模型已然完成，至于其他配件、材質、環境等因素，可根據不同項目、不同需求，之后另行配置。
