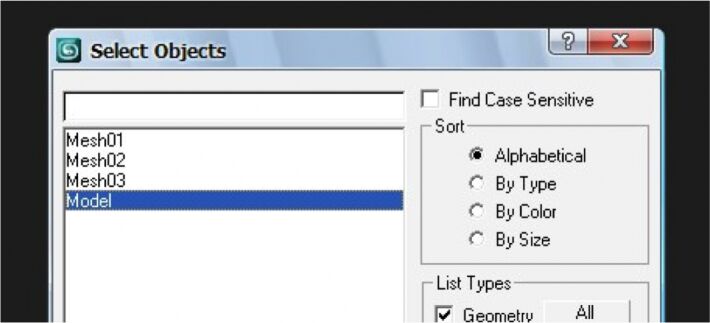

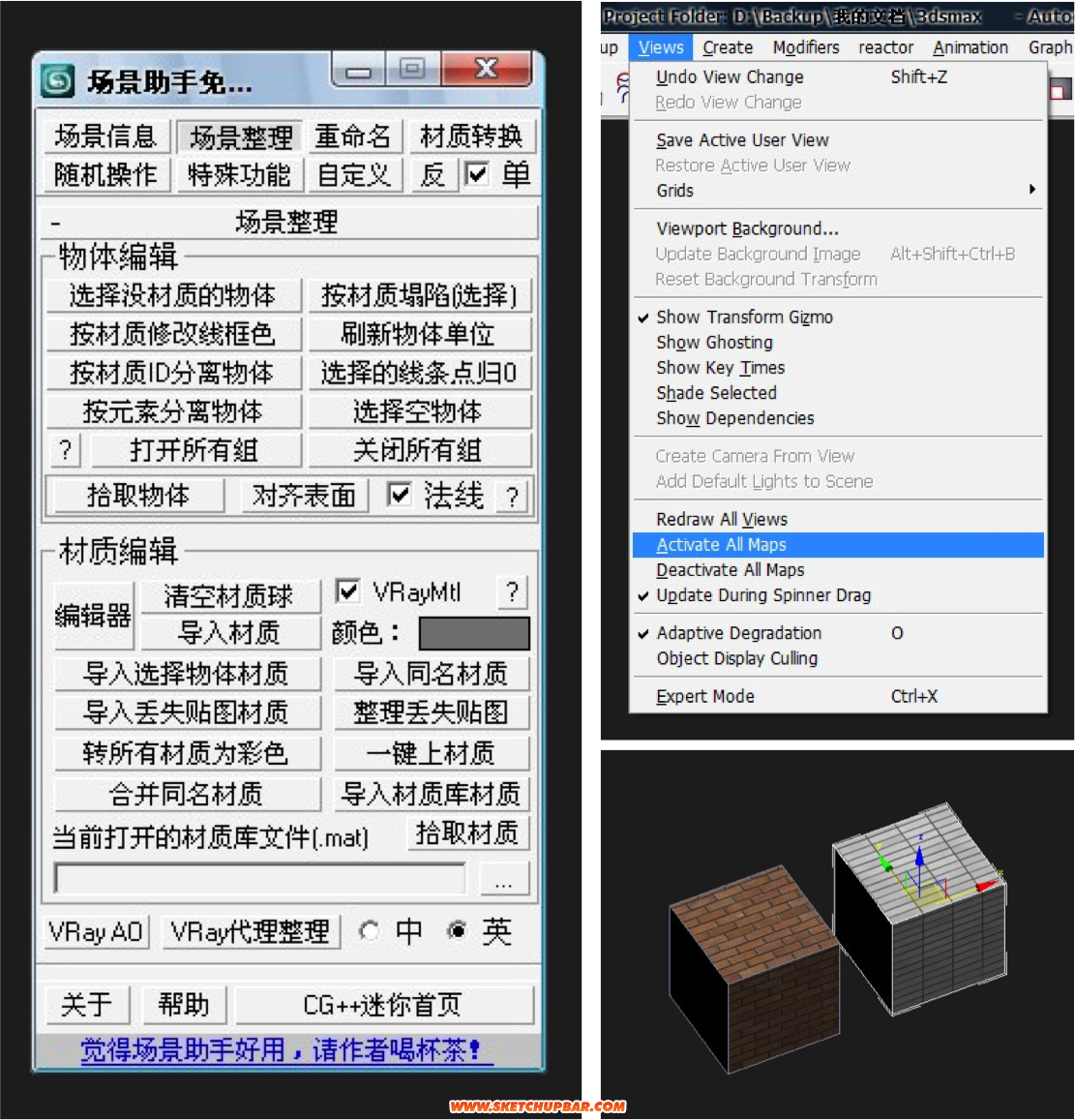

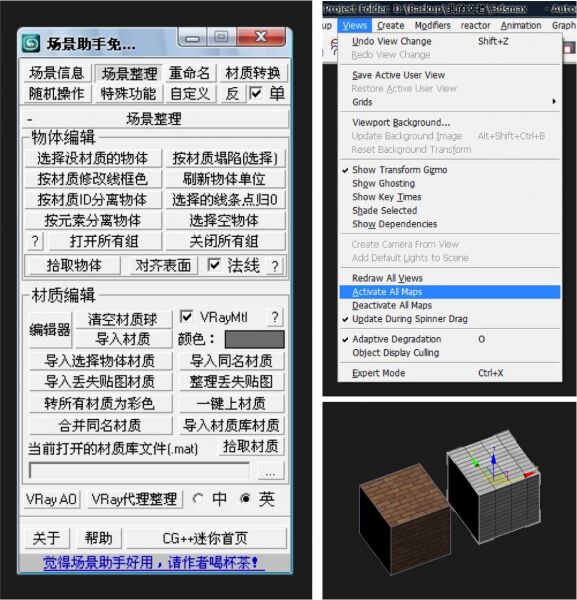

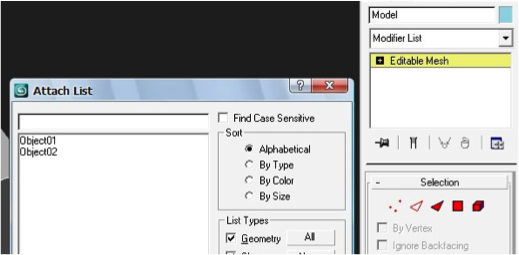

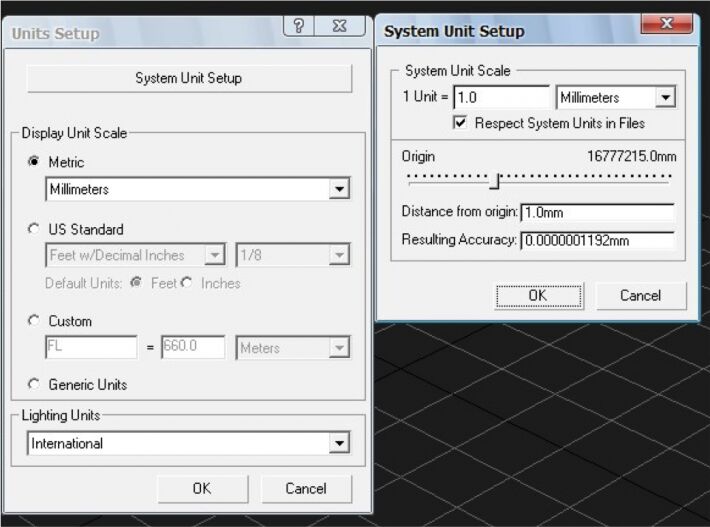

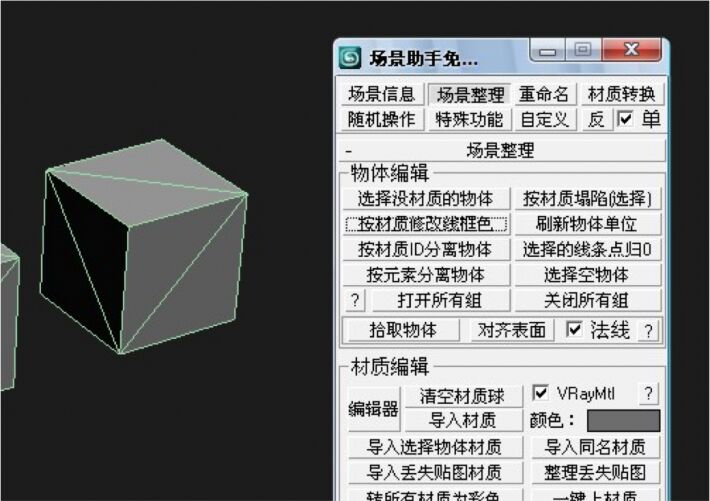

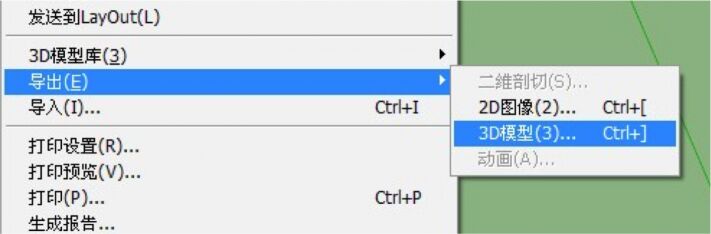

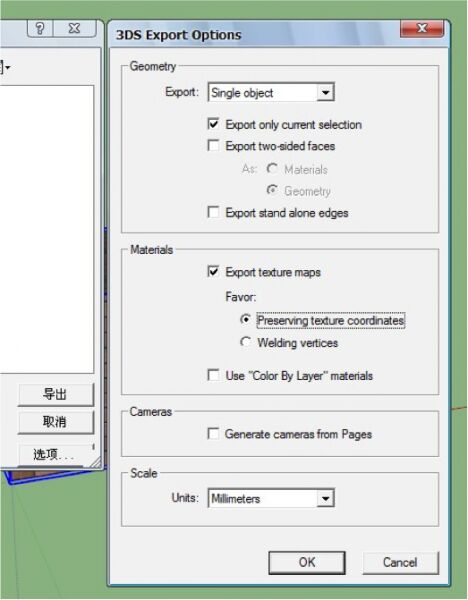

| 文：陳淯清 SketchUp吧ID：饑渴 本文刊登于SketchUp電子雜志《吧卦》第一期 電子版鏈接：http://www.mgcxq.cn/thread-77791-1-1.html 紙質版鏈接：http://www.suapp.me/tuan.php SketchUp 模型導入 3dsMax 方法 SketchUp 導入 max 有2種簡便的途徑： 方法一：SketchUp 導出 3ds，3ds 文件導入 3dsMax ■SketchUp 部分 1.選擇導出的模型 文件-導出-3D模型  2.3ds 導出選項設置 Materials-Favor 選項： 選擇保存貼圖坐標不焊接點，導入3dsMax 不易修改。選擇焊接點不保存貼圖坐標，導入 3dsMax 容易修改，但是必須重新加 uvw 修改器調整貼圖坐標。 選擇了保存頁面為相機，SketchUp 的頁面變成相機帶入 3dsMax。 至于導出單位，隨意都行，因為模型單位是根據導入 max 前的 max 的場景單位而定。 提示：SketchUp 里的貼圖不要扭曲、放大和剪切。   ■3dsMax 部分 3dsMax 2010 開始就能直接導入skp格式，需要安裝補丁，2011開始補丁集成。雖然說是完美導入，但是不適合渲染。導入后物體數過多模型龐大。因為 SketchUp的群組在 3dsMax 里相當于是物體，所以嵌套會出現一定的混亂。 我想說的是，真正好用的是 3dsMax 9，而且如果不是做動畫等特殊要求，高版本的功能基本用不上，而且高版本很卡。不要盲目的追求高版本。 以下為導入步驟： 1.打開 3dsMax，設置好場景單位。  2.導入 3ds 文件。  3.如果場景很大，就會有一個 model 的空物體，選擇后刪除。 4.選擇一個物體附加剩余物體。  5.選擇物體，打開 3dsMax 場景助手，執行 按材質ID分離物體 和 按材質修改線框色。 6.保存文件到 3ds 文件夾。 7.視圖-顯示所有貼圖（Activate All Maps）。 8.完成，模型導入 3dsMax 成功！

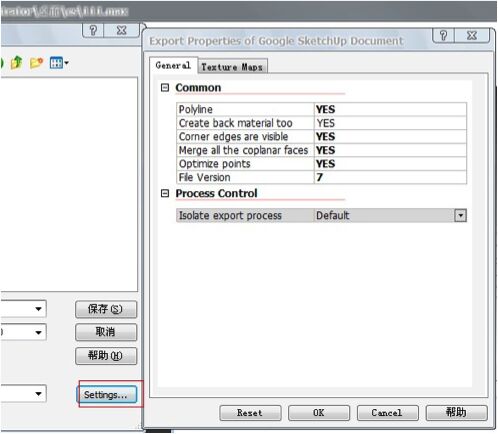

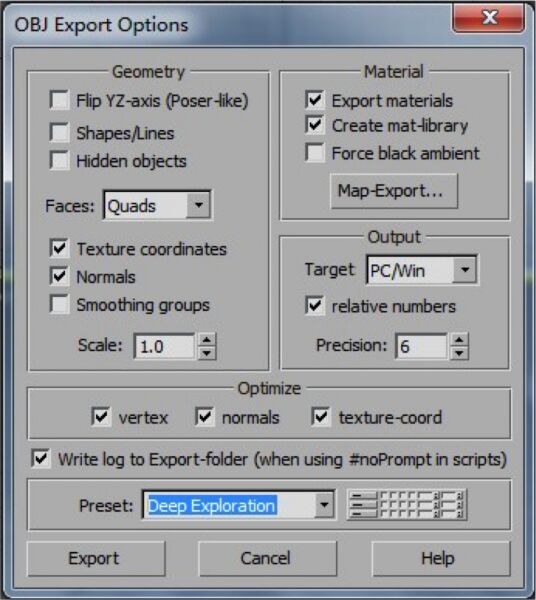

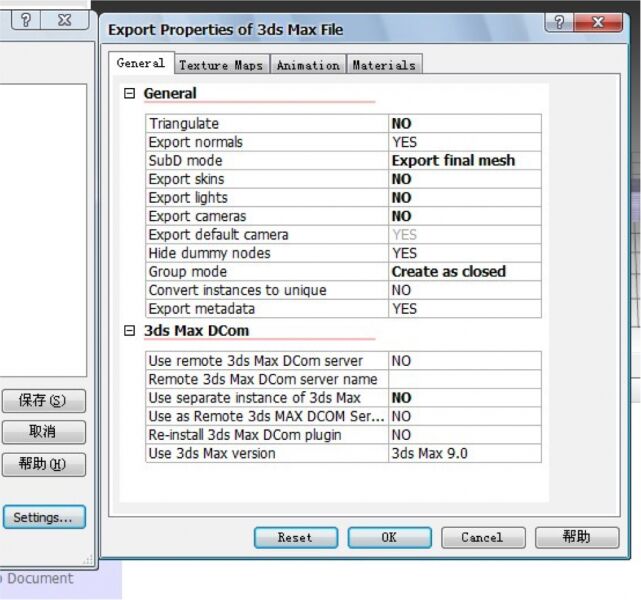

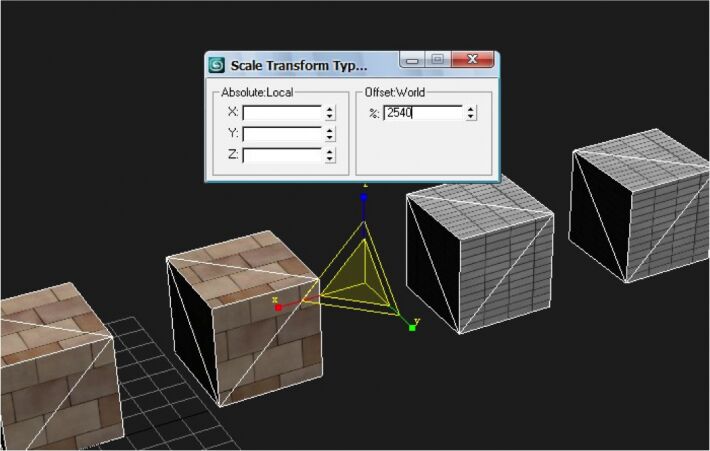

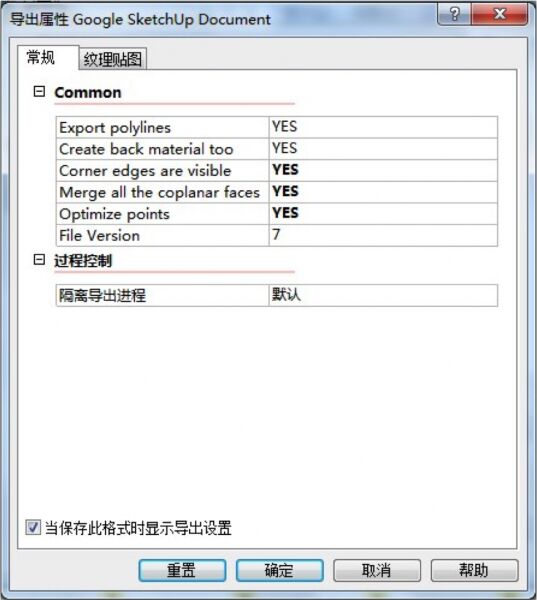

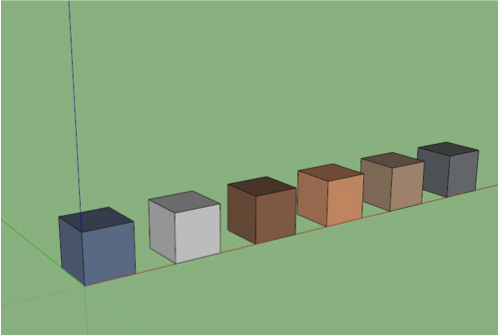

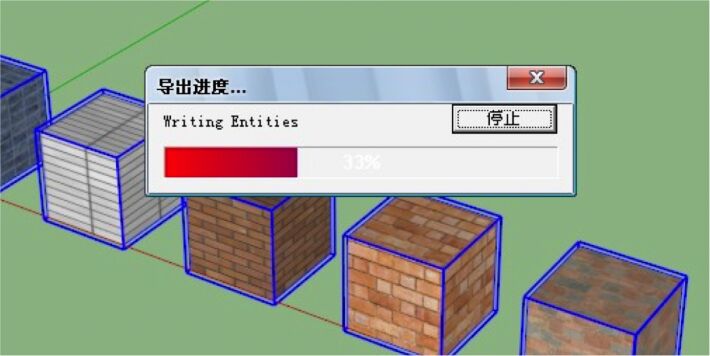

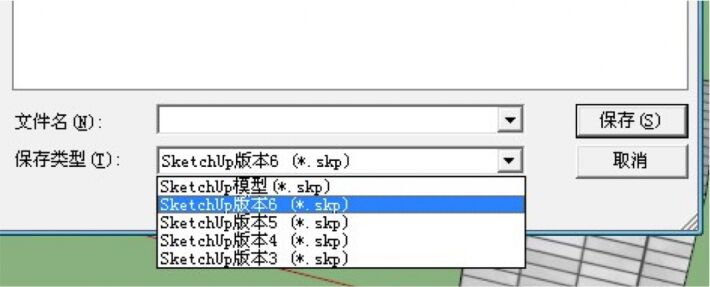

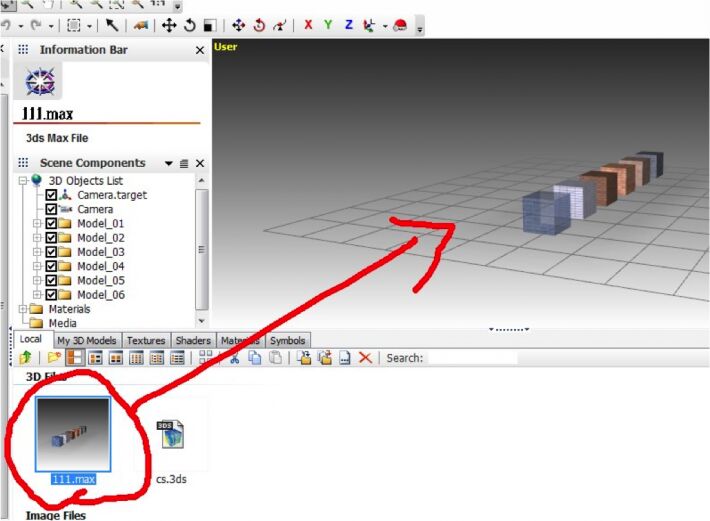

方法二：通過 Deep Exploration 轉換 skp 格式為 max 格式 1.將 SketchUp 文件保存為7.0或7.0以下版本，Deep Exploration 最高只支持7.0。  2.運行 Deep Exploration，并且打開skp格式模型。 3. Deep Exploration 打開skp格式后，導出 max 格式的時候也需要調整選項。這里的選項能保證 SketchUp 的模型關聯帶入3dsMax?？梢哉{(diào)節導入的模型的線框顏色統一性等，具體參數大家可以自己試試。 在這里另存為 max 格式。 4.用 3dsMax 9 或者更高版本打開文件。  5.運行場景助手 按材質修改線框色。  6.視圖-顯示所有貼圖。 7.全選模型并且按照統一坐標放大模型25.4倍。 提示：由于 Deep Exploration 支持英寸所以導入 max 后場景需要放大25.4倍。 8.完成！  3dsMax 模型導入 SketchUp 方法 1.在 3dsMax 中將 max 模型導出 obj 格式。  2.運行 Deep Exploration，打開剛才的 obj格式文件，打開時的參數按照默認。然后選擇保存，找到 skp 格式。參數如圖：  3.完成！    提示：3dsMax 文件導入 SketchUp 后有幾點注意事項： 一. 如果在 3dsMax 里沒有把物體坐標統一的話 導入 SketchUp 后模型會混亂。因為3dsMax 里的物體坐標到 SketchUp 后會移動到世界坐標，導致模型亂飛。 解決方法：全部附加到一起，然后用場景助手重新按照 ID 分開（參考 skp 導入 max），或者直接對齊所有坐標也行。 二. 3dsMax 里的材質貼圖無法跟隨入SketchUp。 解決方法：首先說明必須是mr的材質，vr的材質是沒有辦法的。3dsMax 導出 obj 格式，然后用 Artlantis 打開并保存為 skp 格式。這樣貼圖坐標健在。但是模型的尺寸會出一定的錯誤，可用 SketchUp 里的測量工具解決。 三. 以上兩種方法導入 SketchUp 后會出現亂三角面，這是因為 3dsMax 里都是三角面，所以導出的模型就是三角面。 解決方法： 1.在 SketchUp 中使用 SUAPP2 的 清理模型（可參見本期《模型整理淺析》一文）。 2.Deep
Exploration 打開 3dsMax 的max 格式或者 3ds、obj 格式模型，再導出 skp 格式文件。
這種方法導出的 skp 模型雖然沒有三角面，但模型是放大了25.4倍。同樣用測量工具解決比例問題。 這種方法是根據 3dsMax 的物體和組的形式來導出的。由于 3dsMax 和 SketchUp 的模型關聯方法不一樣： 3dsMax 是通過物體直接關聯，而 SketchUp 是通過組件關聯，所以導入的 SketchUp 模型是無法關聯上。 本文刊登于SketchUp電子雜志《吧卦》第一期 電子版鏈接：http://www.mgcxq.cn/thread-77791-1-1.html 紙質版鏈接：http://www.suapp.me/tuan.php  |
