再談3ds Max模型導入SketchUp

　　平時我們用 SketchUp 建模，需要某個現成的建筑模型，重新做太麻煩，而之前效果圖公司已經出過相關的效果圖了，這時可以跟效果圖公司溝通，要來他們建好的 3ds Max 模型，導入到 SketchUp 中。
　　或者我們需要某個景觀雕塑小品，找不到相關的 SketchUp 模型，我們可以搜索網絡上做好的 3ds Max 模型，因為 3ds Max 模型資源相對于 SketchUp 來說豐富很多，然后導入到 SketchUp 中。

　　在《吧卦》第一期《 3dsMax 與 SketchUp 模型轉換詳解》一文中曾講到通過 Deep Exploration（簡稱 Deep）軟件來轉換模型。
　　Deep 只支持直接打開 3ds Max 9 及更低版本格式的模型，所以用文章中講到的通過 Deep 另存為 skp 的方法，可以很完美的將 3ds Max 模型導入 SketchUp 中。
　　但是 Deep 直接打開 3ds Max 9 以上版本的模型，會彈出錯誤提示。所以高版本模型只能先在 3ds Max 里導出 Deep 對應的 obj 格式（obj 格式能附帶材質，而且比 3ds 格式有更高的面數上限），然后再通過 Deep 另存為 skp 格式。
　　這種情況下曲面還是可以比較完美的導出，但是遇到一些規則的形體，導出的模型文件有很多多余的面以及雜亂的線出現，很多處都不共面，用 清理模型（SUAPP編號20）命令也無濟于事。

　　SimLab 系列有很多 SketchUp 格式轉換方面的插件，可以實現比如 dwg、dwf、obj、fbx、pdf 格式的導入導出，甚至可以導出到 iPad 等。
　　本文主要針對 obj 格式的導入進行講解，講述如何利用 SimLab OBJ Importer 這款插件將 3ds Max 高版本的模型更加完美地導入 SketchUp 之中！

　　通過下文與 Deep 的對比圖可以說明問題：

具體步驟
以下截圖中為 3ds Max 2014 64 位中文版。

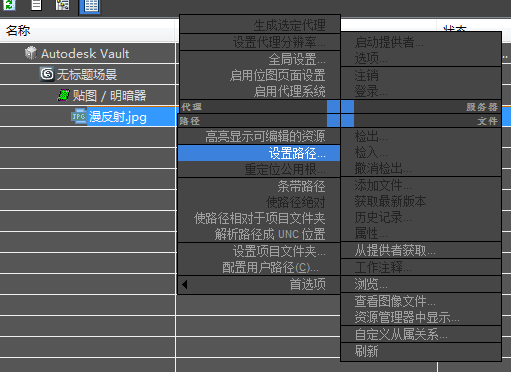

1、按 Shift+T 鍵，選中所有的貼圖文件后右鍵，點擊設置路徑，瀏覽到貼圖文件所在的文件夾即可，這樣可以確定模型中所用到的貼圖文件都已經找到。

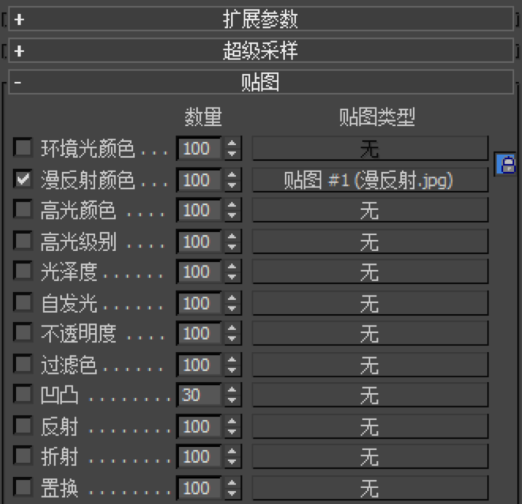

2、需要注意，材質只能是標準材質，而且只認漫反射通道和透明度，不認其他通道，比如反射、折射、凹凸等。也不認 V-Ray 材質和多維子材質等。

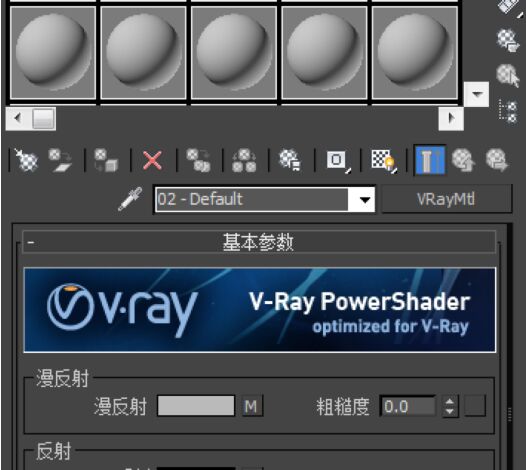

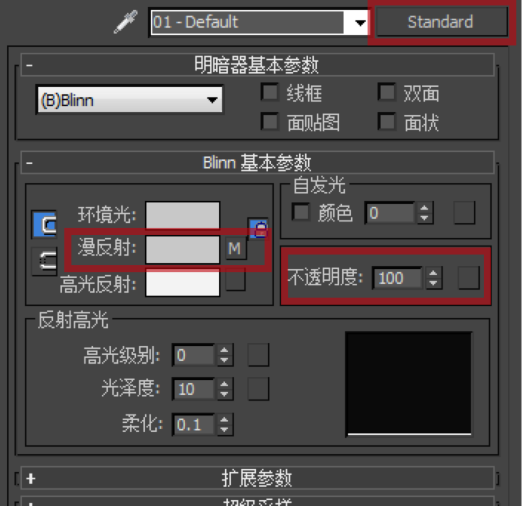

　　可以在 V-Ray 材質中的漫反射通道的 M 上右鍵，點擊復制，然后在一個新建標準材質的漫反射通道上右鍵，點擊粘貼。
　　也可以將 V-Ray 材質中的漫反射通道貼圖拖拽到上方的一個材質球上，然后再把這個材質球拖拽到一個新建標準材質的漫反射通道里。

　　這樣可以去除其他不需要的參數，只保留需要的部分，一些透明材質，比如玻璃等，可根據情況調整透明度即可。

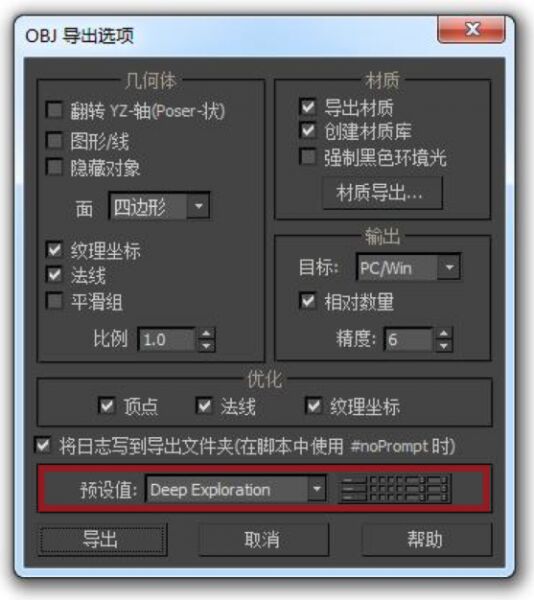

3、導出 obj 格式，設置里只需要從下拉菜單中將預設值選為 Deep Exploration 即可。

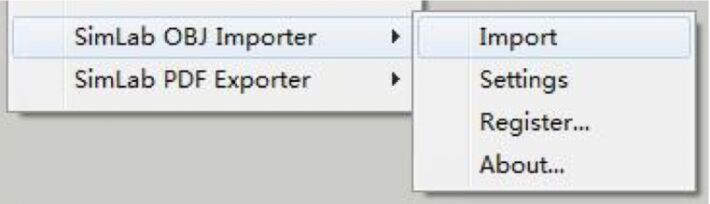

4、在 SketchUp“插件”下拉菜單中找到如圖命令，點擊，瀏覽到剛才導出的 obj 文件，在 SketchUp 中點擊一個插入位置即可。

5、使用SUAPP2 插件庫中的 清理模型（SUAPP編號20）命令清理之前對比圖中看到的雜線，可以很完美的清理掉。
　　但由于 SimLab OBJ Importer 插件的機制問題，導入后的邊線都變成了柔化線。
　　我們可以利用 SketchUp 自身的功能，打開“視圖”下拉菜單下的“虛顯隱藏物體”功能，然后選中所有的線和面，右鍵選擇“柔化平滑邊線”，向左拉動滑塊，并勾選“共面”，直至邊線恢復正常。
　　也可以在“樣式” 里編輯邊線樣式，勾選輪廓線，寬度設置為 1，雖然這是一種曲線救國的方式，但當分組較多，不方便一一反向柔化時，也不失為一種好方法。
　　而使用SUAPP2 插件庫中的 反柔化線（SUAPP編號197）命令則可以一鍵輕松處理。
　　另外 Deep 軟件支持導更大的文件容量，而此插件則有限制，文件太大會導入空文件。兩者在導曲面模型上都比較不錯。
　　綜上所述：3ds Max 9 及之前版本的模型，請參照《吧卦》第1期《3dsMax 與SketchUp 模型轉換詳解》的方法進行操作。 3ds Max 9 之后版本的模型，請參照本文的方法進行操作。
